KUM2500C Ultrasonic Parking Fuel Level Sensor 4 - 20mA / RS232 / RS485 / 0 - 5V 9 - 36V

KUM2500C Ultrasonik Park Yakıt Seviyesi Sensörü 4 - 20mA / RS232 / RS485 / 0 - 5V 9 - 36V

1Üretim Özetleri
Ultrasonik yağ seviyesi sensörü, işletme koridoru yönetim personelinin kullandığı yağ miktarı izleme ekipmanıdır.Sürücünün sürüş eylemleri ve istatistiksel karar alma desteğiSensör, yağ seviyesinin yüksekliğini tespit etmek için ultrasonik sonda kullanır ve ana gövdenin yerleşik programı aracılığıyla yağ miktarının yüksekliği sinyali için akıllı işlem gerçekleştirir.Daha sonra analiz sonrasında petrol miktarı raporu oluşturmak için GPS aracılığıyla sistem platformuna yağ miktarı bilgilerini gönderirSensör seri port ve analog çıkışı destekliyor ve çoğu marka/Beidou'nun GPS'si ile bağlantı kurabiliyor.Sensör kolayca sahne arkası izleme sistemi ile bağlanabilir.
The products adopt non-contact measurement ultrasonic wave sensor technology developed independently by our company and first created domestically and are widely used in fuel consumption monitoring projects for vehicles and sold overseas.


2Ağ İzleme
Özellikleri

• Ağ İzleme
• optimizasyon modu
• İç devreyi kaplama işlemi
• Geniş voltaj 9-36V
• Çeşitli çıkış arayüzleri
• Çeşitli sensör sinyal alım ekipman bağlantıları ile uyumludur
• Akıllı filtreleme
• Çevre bozukluklarının telafi edilmesi

3Ürünün tanıtımı

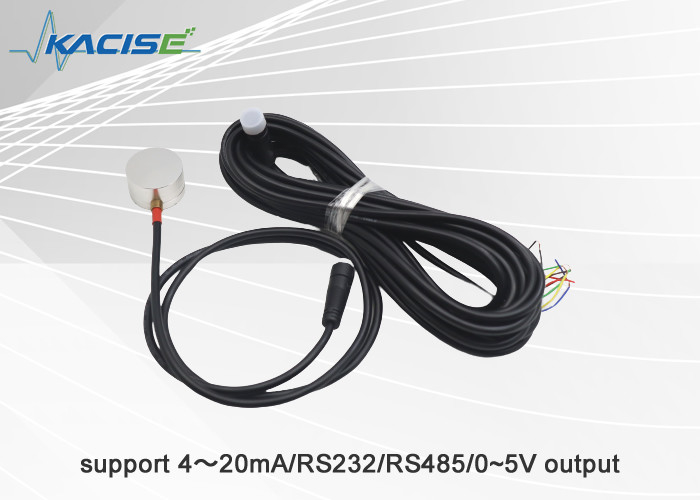

3.1Gerçek ürünün resmi aşağıdaki resimde gösterilmiştir.

3.2Ürün Yapılandırma Listesi

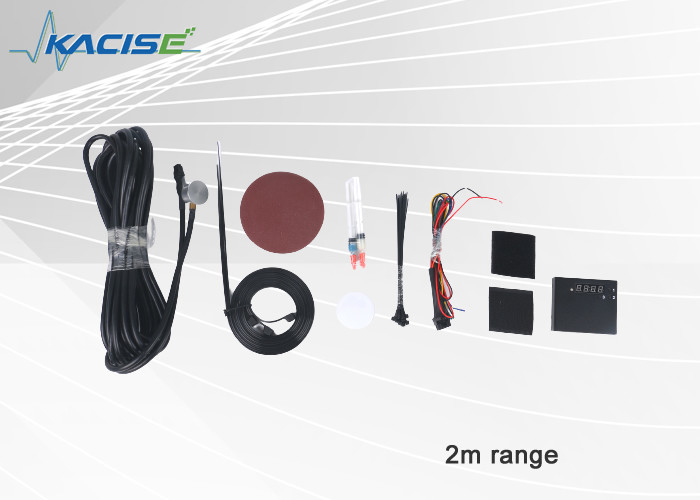

Standart yapılandırma listesi:

Seçmeli yapılandırma listesi:

3.3. Teknik parametreler

3.4 Ürün özellikleri
1Yüksek hassasiyet: Yağ seviyesi sensörünün yağ seviyesi yüksekliği ölçümünün çözünürlük oranı 0,1 mm ve ölçüm doğruluğu ± 0,5%.Yüksek sıcaklıkta ve yüksek soğuk dış ortamda yüksek ölçüm doğruluğu garanti edilebilir.
2. İyi uzun süreli istikrar: Yağ seviyesi sensörü ultrasonik dalga ölçüm yöntemini benimser ve temassız ölçüm yapar. magnetic sliding system measurement methods that adopt direct contact measurement methods at present generally so as to avoid corrosion and pollution of oil level sensor by fuel oil and maintain long-term stability.
3. Kolay montaj ve bakım: Sadece dış yakıt deposunun alt kısmına sensör sondasını yüklemek gerekir.Delik açmak ve yakıt deposunda değişiklik yapmak zorunda değilsinizAynı zamanda, araçların eski yağ sayıcısının normal çalışmasını garanti edebilir.
4Çevresel ses, düşük enerji tüketimi. Temassız ölçüm, yakıt deposunda delik açmayı veya değiştirmeyi gereksiz kılar. Yakıt yağına kir ve kirlilik getirilmez.
5Güçlü güvenilirlik: Hala normal bir şekilde düşmanca bir ortamda çalışır; anti-nem, anti-asit, iltihaplanma yavaşlatıcı, anti- müdahale ve akıllı.
Ürün yardımcı ekran kullanarak bağımsız olarak kullanılabilir. Ayrıca veri istatistikleri için GPS ekipmanları aracılığıyla veriyi sahne arkasına aktararak GPS ekipmanlarıyla da kullanılabilir.İfade analizi ve sorgu.
2.5Uygulanabilir kapsam
Ultrasonik yağ seviyesi sensörü, tüm araç türlerine (logistik araçlar, taksi, otobüsler ve otomobiller gibi) yakıt doldurmayı kaydetmek için uyarlanmıştır.Yakıt hırsızlığının önlenmesi için dijitalleştirilmiş araçların yağ tüketimi, kaynak israfını önlemek, yönetim verimliliğini ve trafik güvenliğini artırmak ve operasyon yönetimi seviyesini artırmak.

4Kablolama.
1. uzatma hattını kabin içine yerleştirin. Kablolama, kablolama sırasında aracın çapraz kirişini takip etmelidir.vb. ve diğer orijinal fonksiyonlar.
2Motorun ürettiği elektromanyetik müdahaleyi önlemek için uzatma hattı araç motorundan uzak olmalıdır.
3Sonda hattının ve uzatma hattının terminalinin düşmesini önlemek için düzgün bir şekilde kıvrılması gerekir.
4uzatma hattı, aracın ısıtma parçalarına en az 20cm uzaklıkta olmalıdır.Kabloyu aracın montaj pozisyonunda makul bir şekilde yerleştirin..


5Araçları bağlayın ve platform verilerini onaylayın.
1Güç kaynağından koparın ve ana gövdeyi GPS'e yakın bir konuma yerleştirin (su sızıntısının gerçekleşmeyeceği yer) ve düzgün bir şekilde sabitleyin;
2Kullanıcı arayüzü hattının kırmızı ve siyah telleri, pozitif kutubu bağlayan kırmızı tel ve negatif kutubu bağlayan siyah tel ile aracın kamu güç kaynağına bağlanır.
GPS'in toplama yağ tüketimi arayüzüne göre arayüz modunu seçin.
A. Analog miktar: Yeşil çizgi GPS toplama analog portuna bağlıdır. Siyah tel GPS toplama analog zemine bağlıdır.
B. RS232 İletişim: Sarı tel (TX) GPS RX ile bağlantılıdır ve mavi tel (RX) GPS TX ile bağlantılıdır. Siyah tel (GND) GPS zemine bağlıdır.
C. RS485 İletişim: Kahverengi tel (B) GPS'in B'si ile bağlantılıdır; mor tel (A) GPS'in A'sı ile bağlantılıdır ve beyaz tel GPS zemini ile bağlantılıdır.
3. Aç ve platformun petrol tüketimi verilerini sağlayıp sağlamadığını kontrol et.
