Name: M30 Tipi Ultrasonik Mesafe Sensörü, IP65 Korumalı ve Hassas Seviye Ölçümü İçin Yüksek Doğruluk ≤%1
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS3000 M30-Type1
Price: 1,000.10 USD
Availability: InStock

Ev > Ürünler > Ultrasonik Transducer Sensörü >

M30 Tipi Ultrasonik Mesafe Sensörü, IP65 Korumalı ve Hassas Seviye Ölçümü İçin Yüksek Doğruluk ≤%1

KUS3000 Ultrasonic Transducer Sensor

Ultrasonic Transducer Sensor For Distance

KUS3000 Level Proximity Sensor

Place of Origin:

China

Marka adı:

Kacise

Sertifika:

Model Number:

KUS3000 M30-Type1

belge:

KUS3000 Ultrasonic Level Me....1.pdf

Bizimle İletişim

Teklif Et

Ürün Ayrıntıları

Menzil:

200...2000mm

Kör nokta:

200 mm

Tepki Süresi:

10 ms

Besleme Gerilimi:

13...30VDC

Yüksüz Akım:

≤ 45 mA

Tekrarlanabilirlik:

% ≤ 1

Vurgulamak:

KUS3000 Ultrasonic Transducer Sensor

Ultrasonic Transducer Sensor For Distance

KUS3000 Level Proximity Sensor

Ödeme ve Nakliye Şartları

Minimum Order Quantity

Fiyat

pazarlık edilebilir

Packaging Details

15*20*15cm,0.3kg

Delivery Time

5-8 work days

Ödeme koşulları

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Supply Ability

100+

İlişkili Ürünler

Video

KUS650 Ultrasonik Tank Kablosuz Seviye Sensörü IP65 Koruması ve Kanalizasyon Aralıkları için 200mm ~ 3000mm Algılama Alanı

En İyi Fiyatı Alın

Video

KUM2500C, 0.1mm ölçüm çözünürlüğü IP67 koruması ve RS232/RS485/TTL/4-20mA arayüzü ile ultrasonik yakıt tankı seviyesi sensörü

En İyi Fiyatı Alın

Video

RS485 Çıktısı IP68 Koruma Korrozyona Dirençli Yüksek Duyarlılık ile 15m Temassız Ultrasonik Su Seviyesi Sensörü

En İyi Fiyatı Alın

Video

Smallest Or Miniature Liquid Level Ultrasonic Transducer Sensor PVDF Material

En İyi Fiyatı Alın

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

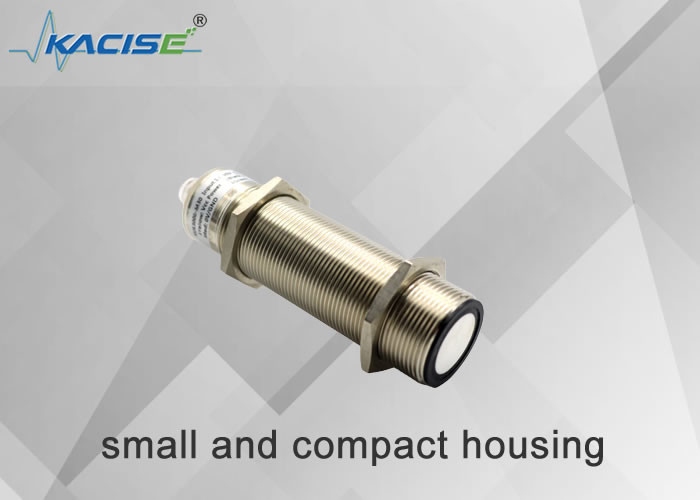

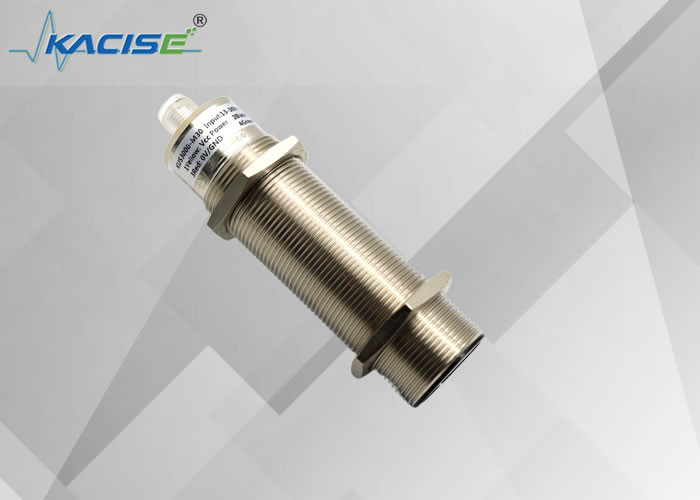

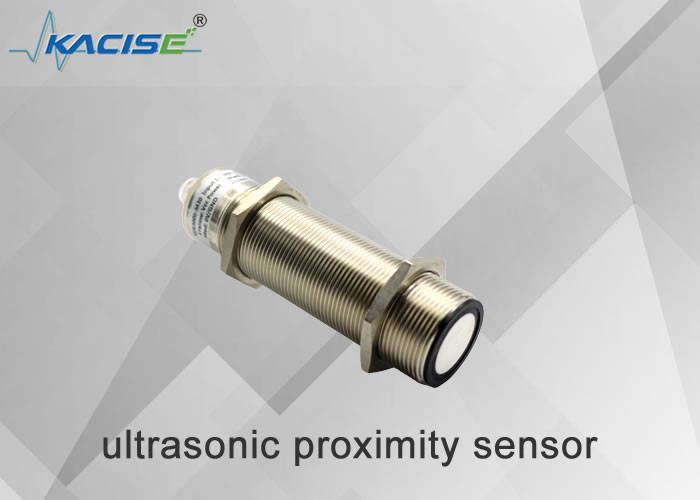

Küçük ve yüksek hassasiyetli KUS3000 M30 ultrasonik mesafe sensörü

KUS3000 M30 ultrasonik mesafe sensörü, yüksek doğruluk performansı ile kompakt boyutlar sunar, bu da doğru mesafe ölçümü gerektiren çeşitli endüstriyel uygulamalar için idealdir.

Boyut Yapısı

Tüm boyutlar milimetredir.

Elektrikli arayüz

Bu ürünün iki kablo özellikleri vardır. Varsayılan kablo karışımı müşteri tarafından alınan özelliklere dayanır.

A tipi kablo	B tipi kablo
Pin1: Kahverengi	Pin1: Sarı
Pin2: Beyaz	Pin2: Siyah
Pin3: Mavi	Pin3: Kırmızı
Pin4: Siyah	Pin4: Yeşil

Teknik parametreler

Aralık	200...2000 mm
Düzenlenebilir Aralık Aralığı	200...2000 mm
Kör nokta	0...200 mm
Yanıt Zamanı	Yaklaşık 10 ms.

İzleyici lambalar

Mavi LED ışığı	Mavi ışık, kalibrasyonun gerçekleştirilebileceğini göstermek için yanıp sönecek. Mavi sabit ışık, normal güç kaynağını gösterir. Mavi ışık, güçlendirilmesinden 5 dakika sonra yanıp sönecek.Çıktı ayarlama ve kalibrasyon yeteneğini gösteren5 dakika sonra, sürekli mavi ışık kalibrasyon komutlarını alamayacağınızı gösterir.
Sarı LED ışığı	Ölçülen nesnenin tespit edildiğini gösterir. Kalibrasyon sırasında yanıp sönen sarı ışık, mevcut kalibrasyon durumunun kilitlendiğini ve bir sonraki duruma geçilebileceğini gösterir.
Kırmızı LED ışığı	Normalde çalışmalar sırasında kapalı. kırmızı ışık hatayı gösterir. kalibrasyon sırasında kırmızı ışık yanıp sönen sensör mevcut yankı kaybı veya sonsuzluk durumunu kilitledi gösterir.Kullanıcının bir sonraki kalibrasyon durumuna geçmesine izin verir.

Elektriksel parametreler

Güçlendirme Voltajı	13...30 V DC (özel geniş voltaj gereksinimleri özelleştirilebilir)
I0 yüksüz akım	≤ 45 mA

IOT Özel Modelleri

Güçlendirme Voltajı	3.3-12 V DC, dalgalanma % 10 SS
Güç tüketimi I0	≤ 15 mA, uyku modunda ≤ 1 mA, seri uyandırma

Çıkış

Çıktı Türü	Anahtar çıkışı PNP (normalde açık/uzun kapalı, kalibre edilebilir) Anahtar çıkışı NPN (normalde açık/uzun kapalı, programlanabilir) Analog çıkış voltajı 0-10V (programlanabilir) Analog 4-20mA çıkış (programlanabilir) RS485 çıkışı E4 (programlanabilir)
Aşırı akım	200 mA (geri polarite koruması, kısa devre koruması)
Öntanımlı Ayarlar	M18: Değişim noktası A1: 150mm, Değişim noktası A2: 1000mm M30 Tip 1: A1: 200mm, A2: 2000mm değişim noktası M30 Tip 2: A1: 300mm, A2: 4000mm'lik geçiş noktası M30 Tip 3: A1: 500mm, A2: 6000mm değişim noktası
Çıktı Voltaj Düşüşü	≤ 2,5 V

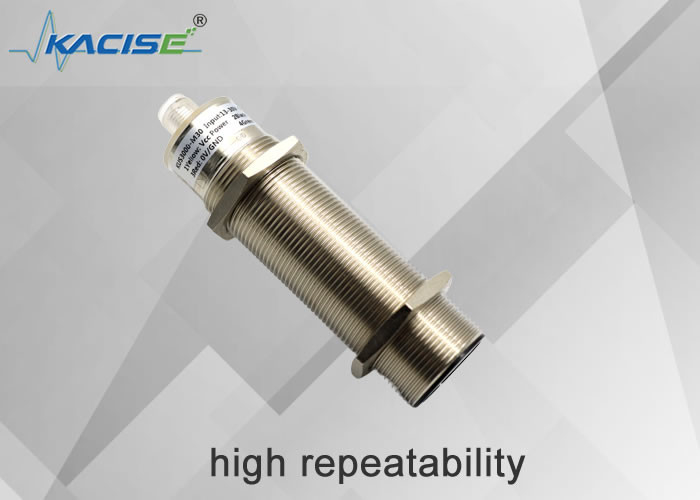

Tekrarlanabilirlik	% ≤ 1
Açık-kapalı seviye sıklığı	≤ 13 Hz (yüksek frekans özelleştirilebilir)
Default Hysteresis Karakteristik Amplitudu	% 5 ayar değerinden (özel gereksinimler özelleştirilebilir)
Sıcaklık telafi aralığı	-40°C ila 85°C

Sıcaklık Gereksinimleri

Çalışma sıcaklığı	-25°C'den 70°C'ye (248K'dan 343K'ya)
Depolama sıcaklığı	-40°C'den 85°C'ye (233K'dan 358K'ya)

Mekanik Özellikler

Düz makine.	V1 konektörü (M12×1), 4 Pin
Koruma sınıfı	IP65 (diğerleri özelleştirilebilir)
Kabuk malzemesi	Nikel kaplamalı bakır (diğerleri özelleştirilebilir)

Önemli bağlantı notu

M18 ve M30 ürünlerinin 4-20mA analog çıkışı olduğunda, sayaç bağlantı yöntemi 550/600 ürünlerden farklıdır.M18 ve M30 ürünlerinin çıkış terminalleri VDD ile beslendiğinden (Şekil 1'de gösterildiği gibi), sayaç güç kaynağı bağlantısı ve çıkış terminalı arasında bağlanmalıdır. Bağlantı talimatı diyagramı Şekil 2'de gösterilmiştir.

Şekil 1: Çıktı Güç kaynağı devre diyagramı

Şekil 2: Bağlantı Yönteminin Şematik Şeması
