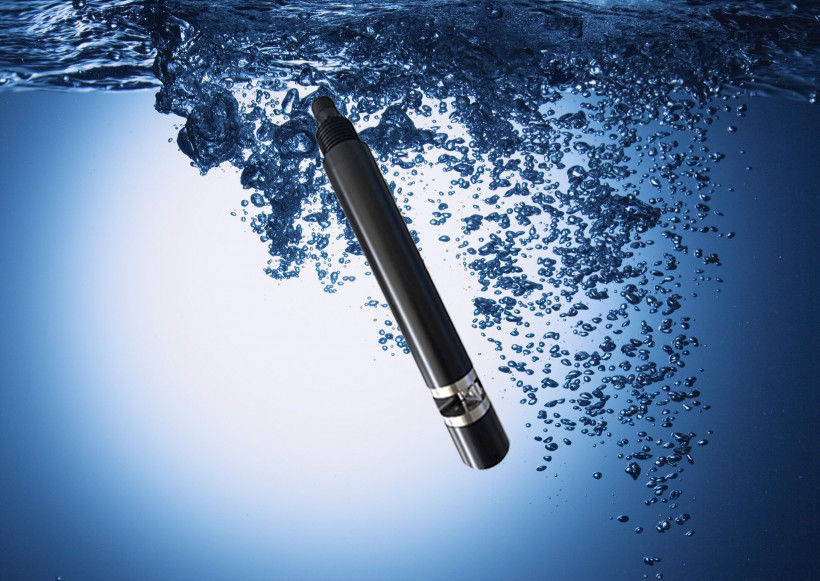

KCD310 Çevrimiçi COD Sensörü Rejanlar yok kirlilik yok küçük boyut daha uygun COD bulanıklığı ve sıcaklığı

1- İlke.

Birçok organik bileşik suda çözünürken ultraviyole ışığı emer.suda çözünmüş organik kirleticilerin içeriği, bu organik bileşiklerin 254 nm dalga boyu UV ışığına emilimini ölçerek doğru bir şekilde ölçülebilir.. KCD310 çevrimiçi COD sensörü iki ışık kaynağı kullanır, bir ultraviyole ışığı suda COD içeriğini ölçmek için, diğer referans ışığı suyun bulanıklığını ölçmek için, ayrıca,Optik yol zayıflaması özel bir algoritma ile telafi edilir., daha istikrarlı ve güvenilir bir ölçüm elde etmek için parçacık kirliliklerin müdahalesini belli ölçüde ortadan kaldırabilir.

2Özellikleri

• Reagent yok, kirlilik yok, ekonomik ve çevresel koruma
• Küçük boyut, daha uygun kurulum, çevrimiçi sürekli su kalitesi izleme
• Balkabağı, bulanıklık ve sıcaklık ölçülebilir
• Bulantı müdahalelerini otomatik olarak telafi eder.
• Biyolojik yapışmayı önlemek için temizlik fırçasıyla
• Küçük hareket, hızlı tepki, daha doğru ölçüm
• Uzun süreli izleme bile son derece istikrarlıdır
• Bakımsız, uzun kullanım ömrü ve düşük maliyetli
• Dijital sensör, RS-485 arayüzü, Modbus/RTU protokolü
• Düşük güçlü elektronik, müdahale karşıtı tasarım

3.Teknik özellikler

4.Bölümsel çizim

Not: Sensör bağlantısı M16-5 çekirdek su geçirmez bağlantısıdır.

5- Kurulum ve elektrik bağlantısı

5.1 Kurulum

Su akışı nedeniyle asılı sensör kaçınılması gerektiğinde, bir duvara veya diğer hidrolik yapıya çarpan bir sensöre, su yüzeyi derinliğinden 2 metreden fazla olmayan bir sensör kurmak,Eğer akım çok güçlü iseLütfen sensörü tamir edin.

Sensörü su yüzeyinden 2 metrelik mesafeye yerleştirin.

Sensör, su seviyesinin dalgalanmasını göz önünde bulundurarak mümkün olan en düşük su seviyesinin 30 cm altında düşürüldü.

Algılayıcı, kabarcık olmayan suya yerleştirilir.

Sensör kablosunun dışına bir kablo kablosu yerleştirmek önerilir. Sensör yatay ve sıkı bir şekilde konumlandırılır ve ölçüm alanı akıma yönelir.

5.2 Elektrik bağlantısı

Kablo, çizgi dizisinde tanımlanan 4 çekirdekli bükülmüş çift koruma kablosudur:

Kırmızı tel -- güç kablosu (12 ~ 24VDC)

Siyah çizgi (GND)

Mavi çizgi -- 485a

Beyaz çizgi -- 485b

Elektriklileştirmeden önce, kablolama hatalarından kaynaklanan gereksiz kayıplardan kaçınmak için kablolama sırası dikkatlice kontrol edilmelidir.

Kablolama talimatları: Kabloyu suya (deniz suyu da dahil) uzun süre daldırmayı veya havaya maruz bırakmayı düşünün, tüm kablolamaların su geçirmez bir işlem yapması gerekir.Müşteri kablosunun belirli bir korozyona karşı yeteneği olmalıdır..

6- Bakım.

 6.1 Bakım programı ve yöntemleri

 Bakım Programı

Doğru ölçümü sağlamak için, temizlik çok önemlidir, sensörün düzenli temizliği, verilerin istikrarına katkıda bulunur.

Not: Yukarıdaki tablodaki bakım sıklığı sadece önerilmektedir. Lütfen sensörü sensörün gerçek kullanımına göre temizleyin.

Bakım yöntemi

1) sensör yüzeyi: sensör yüzeyini musluk suyuyla temizleyin. Eğer kalıntılar kalırsa, nemli yumuşak bir bezle silin. Dikbaşlı kir için, temizlemek için musluk suyuna biraz ev deterjanı ekleyin.

2) sensörün kablosunu kontrol edin: normal çalışırken kablo gergin olmamalıdır, aksi takdirde kablonun içindeki kablo kırılmak ve sensörün normal çalışmasına neden olmaması kolaydır.

3) sensörün ölçüm penceresinin kirli olup olmadığını ve temizlik fırçasının normal olup olmadığını kontrol edin.

4) Sensör fırçasının hasarlı olup olmadığını kontrol edin.

5) 18 ay süren sürekli kullanımdan sonra, dinamik mühürleme cihazını değiştirmek için fabrikaya geri dönülür.

Dikkat Etmemiz Gereken Noktalar

Sonda hassas optik ve elektronik bileşenler içerir. Sonda herhangi bir ağır makine tarafından çarpılmadığından emin olun. Sonda kullanıcı bakımı gerektiren hiçbir parça yoktur.

 6.2 Sensörlerin Kalibrasyonu

Bulantı Kalibrasyonu

 Sıfır kalibrasyon: Büyük Kadeh ile doğru miktarda sıfır bulanıklık sıvısı alın, sensörü dikey olarak çözeltinin içine koyun,ve sayısal stabilizasyon 3 ~ 5 dakika sonra sıfır noktasını kalibre. talimat referans ek.

Eğim kalibrasyonu: sensör sayısal dengelenmeden sonra 100NTU standart çözeltide 3 ~ 5 dakika boyunca bir çözeltide yerleştirilir.

Kabuk Kalibrasyonu

Khp (Potasyum Hidrojen Ftalat, C8H5KO4) COD standart çözeltisi hazırlamak için kullanılabilen yaygın bir kimyasal rejanstır.

Standart çözeltinin hazırlanması

1 doğru 0.8503g KHP 1000ml kolba ağırlık. En yüksek seviyeye kadar damıtılmış veya deyonlaştırılmış su ile doldurmak. Bu çözüm 1000 mg / l COD çözeltisidir.

2 100 ml çözeltinin 1000 mL'lik bir kolbaya dökülmesi, ardından en yüksek seviyeye kadar damıtılmış veya iyonize edilmiş suyla doldurulması.5 mg/l konsantrasyonlu çözeltme aynı yöntemle hazırlandı..

Konsantre standart çözelti (adım 2.1) siyah bir cam şişede saklanmalı ve bozulmasını önlemek için düşük sıcaklıkta saklanmalıdır.2) Hazırlandıktan sonraki 24 saat içinde kullanılmalıdır..

Kalibrasyon (2 puanlı kalibrasyon)

1 sensör 5 mg/L COD çözeltisine yerleştirildi ve tüm ışık yollarının kabarcıklar olmadan > 2 cm suya battığı doğrulandı.d.

2 sensörü 100MG/L COD çözeltisine koyun ve ek komutuna göre eğimleri kalibre edin.

Not: 1. KHP'nin kanserojenik riski vardır, lütfen ameliyat sırasında eldiven takın, cilt ile temastan kaçının.

2Kalibre ederken önce sıcaklığı kalibre edin, sonra kalibre edin.Sertliği, sonra da COD'yi kalibre edin.

3Eğim kalibre edilmişse ve sensör değeri 3 dakika içinde değişmezse, kapat ve tekrar aç.

Notlar

Sensörü güneşten korumak için.

Lütfen sensöre elinizle dokunmayın.

Sensörün yüzeyi ölçüm ve kalibrasyon sırasında hava kabarcıklarından arındırılır.

Kullanım sırasında sensöre herhangi bir mekanik stres (baskı, çizikler vb.) uygulamaktan kaçının.

6.3 Sıkça Sorulan Sorular

7Kalite ve Hizmet

7.1 Kalite güvencesi

Kalite denetim departmanları standartlaştırılmış denetim prosedürlerine sahiptir, gelişmiş ve mükemmel test ekipmanları ve araçlarıyla ve denetim kurallarına sıkı bir şekilde uyarlar.Deney yapmak için ürünlerin 72 saatlik yaşlanması, istikrar deneyleri, yetersiz bir ürünü fabrikaya bırakmayın.

Alıcı,% 2 uygunsuzluk oranı ile ürünün partisini iade edecek ve tüm maliyet tedarikçi tarafından karşılanacaktır.Ödeme standardı, tedarikçi tarafından sağlanan ürün tanımı anlamına gelir..

Toplam miktarı ve teslimat hızını garanti edin.

7.2 Yedek parçalar

Bu ürün şunları içerir:

1 sensör

Kullanım kılavuzunun 1 kopyası

Sertifika 1

7.3 Satış sonrası hizmet taahhüdü

Şirketimiz, satış tarihinden itibaren bir yıl boyunca satış sonrası hizmet sunar, ancak yanlış kullanımdan kaynaklanan hasarı içermez. Onarım veya ayarlama gerekiyorsa, lütfen kendi masraflarınızla iade edin.,Şirket aletin hasarını ücretsiz olarak onaracaktır.
