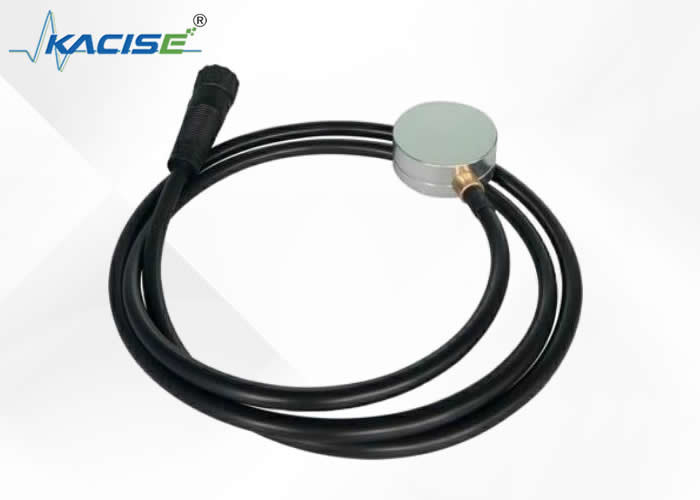

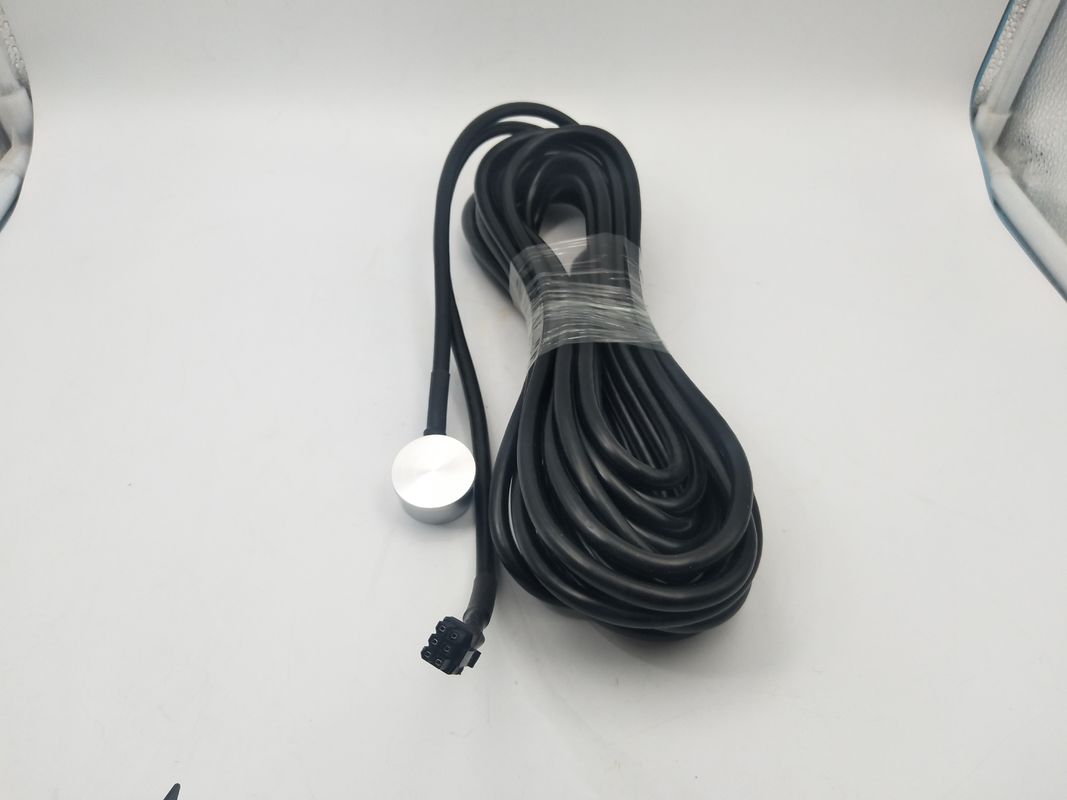

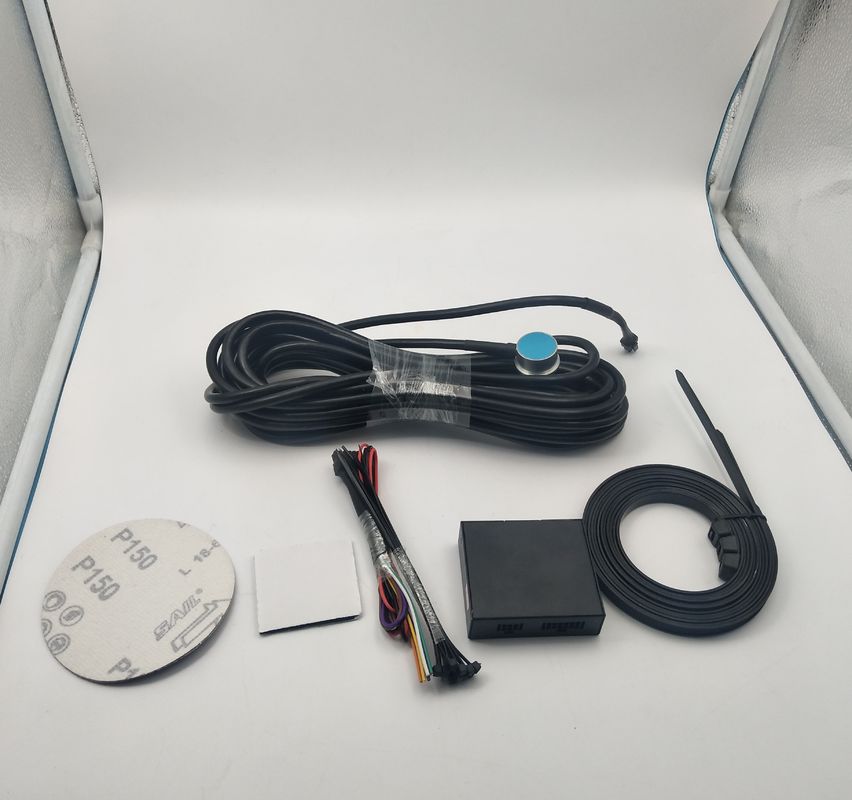

İnvaziv olmayan ultrasonik sıvı seviyesi sensörü sıcaklık entegre sensörü
1İşlem prensibi.
Sonar mesafe prensibi ile dış sıvı kolu sensörü,
Sonar'ı işlemek için sıcaklık entegre sensörünü kullanarak
Sinyal. sensör tankın dış duvarına yapıştırılır.
Sıvının yüksekliğini hesaplamak için patentli bir algoritma
tank ve çıkış bir uzaktan kumanda sistemi ((örn.DCS)
(4-20) mA, HART, RS-485, Modbus.
Sağdaki resme göre, sinyalin
Sinyaller sıvı yüzeyinden iletilmeli ve alınmalıdır.
Değiştiriciden işlemciye aktarılır ve sonra
patentli algoritma ile işlenmiş
formüle göre sıvı:
H=αV ((t-t1)/2
H: sıvının yüksekliği
v: sıvıdaki ses hızı
t: Gönderilen ve alınan sinyal arasındaki zaman
t g: tank duvarında yayılma süresi
α:Liquid Compensation Factor (Liquid Kompensasyon Faktörü)
2Uygulamalar
LPG tankları
Sıvı amonyak tankları
Sıvı propan tankları
Yakıt tankları
Asit/yarıtıcı tankları
Konsantre sülfürik asit ((98%) tankları
Nitrik asit tankları
Hidroklorik asit tankları
3. Özellikleri
Gerçek invaziv olmayan algılama teknolojisi
Sensör tank dibinin dışına yapışır.
Çoğu kutu şekli ve boyutu için uygundur
Telemetri sistemine çıkış - çeşitli seçenekler
CNEX, tehlikeli alanlarda kullanılmak üzere onaylanmıştır
(Prosesör ve sensör)
Entegre sıcaklık sensörü
Düşük maliyetli, güvenilir ve doğru tank ölçümü
Basınçtan etkilenmez
Kolay montaj - tankın kırılmaması
Mevcut tanklara basit retroft
Kurulum sırasında duraklama yok
Hareketli parçalar yok ️ bakım yok
3. Parametreler
| Ölçüm aralığı |
5 cm.~3m dizel yağı ve su gibi |
| Ölçüm Doğruluğu |
0% 5 F.S. |
| Güç kaynağı yolu |
24vdc |
| Sınıfı koru |
IP66 |
| Çalışma sıcaklığı |
-20°C ~ 50°C |
| Depolama sıcaklığı |
- 25°C~70°C |
| Kablo Uzunluğu |
8 metre, özelleştirilebilir. |
| İletişim |
RS485, RS232, GPS izleyici. |
| Ekran Çözünürlüğü |
1 mm |
| Akım çıkışı (ihtiyaç duyulmaz) |
4-20ma |
