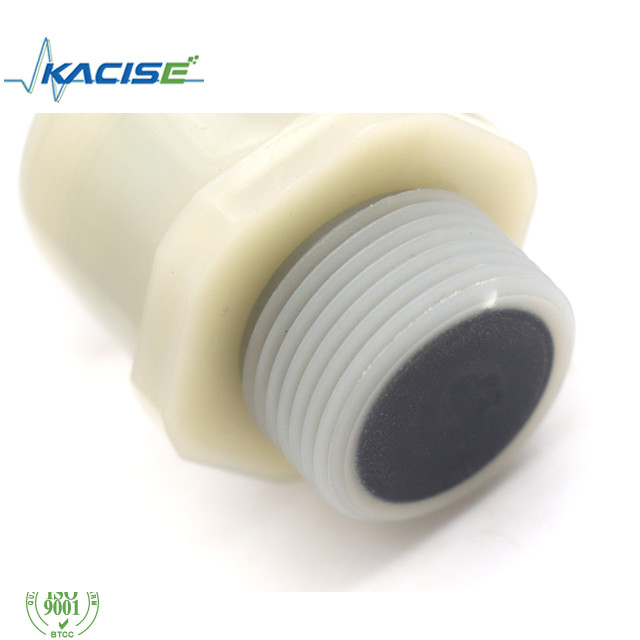

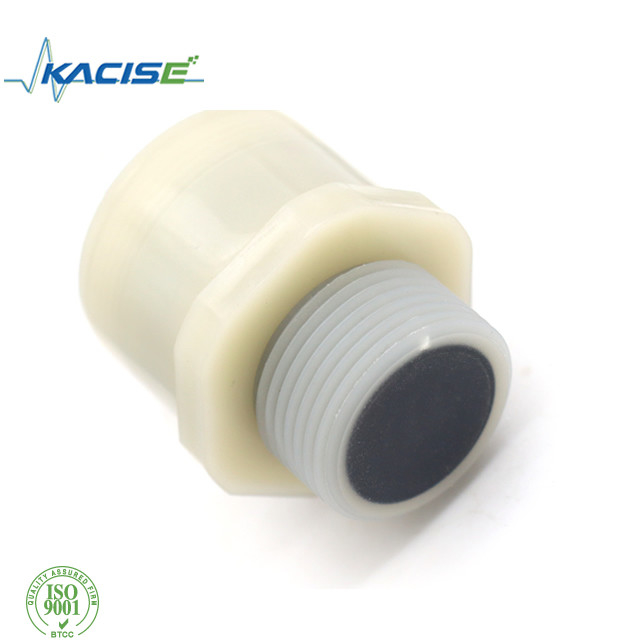

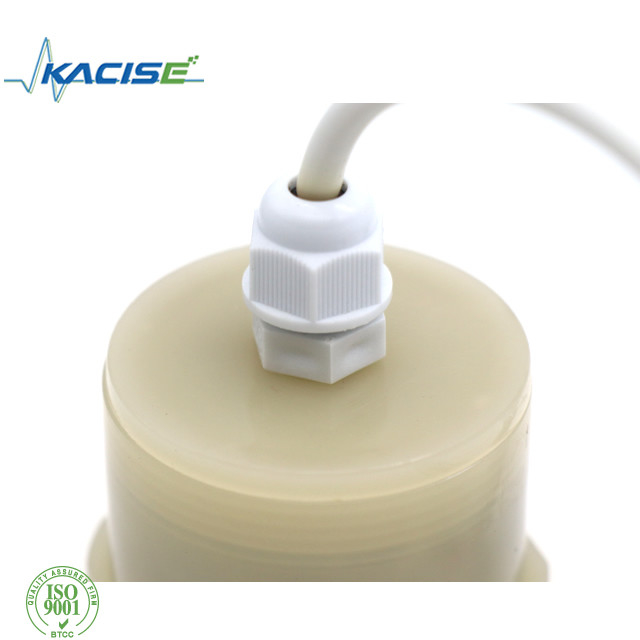

4-20mA RS485 PTFE malzeme korozyona dayanıklı ultrasonik su seviyesi sensörü
Açıklama
Bu algılayıcı, IP65'e uygun olarak tasarlanmış kompakt, sağlam bir PVC korumasında çok kısa ve uzun menzilli algılama ve aralığı sağlar.
Özellikleri
- Yüksek hassasiyet.
- Kompakt ve sağlam yapı.
- IP65 yüksek koruma derecesi.
- Korozyona dayanıklı kabuk, koroziv ortam ve uygulama için uygundur
Parametreler
| Genel parametreler |
Mekanik Özellikler |
| Bulma aralığı |
200mm~3000mm |
Bağlantı |
5 pinlik kablo |
| Değiştiricinin Frekansı |
70KHZ |
Ağırlık |
100 g |
| Tekrarlanabilirlik hassasiyeti |
% ≤ 1 |
IP derecesi |
IP65 |
| Yanıt Zamanı |
<50ms |
|
| Çizgi açısı |
7°±2 |
| Geçici tazminat |
İçeride/dışarda/ sabit sıcaklık. |
| Elektriksel parametreler |
| Çalışma Voltajı |
14.5VDC ~ 27VDC |
| Sınırlı çalışma voltajı |
13VDC ~ 30VDC |
| Güç tüketimi |
≤ 30mA |
| Devre Koruması |
Kısa devre koruma, aşırı yük koruma |
| Çıkış |
Dijital Çıktı |
RS485 |
| Analog Çıktı |
0~5V |
| Anahtar Çıktısı |
0V / 5V |
| Çevre |
| Çalışma ortamı sıcaklığı. |
0~70°C (-40~85°C, -55~125°C, vb., özelleştirilebilir) |
| Depolama sıcaklığı |
-55~125°C |
Boyutları
Kablolama
Uygulama
- Tank seviyesinin ölçümü
- Kutunun seviyesinin ölçümü
- Yakınlık bölgesi tespiti
- İnsan tespiti
- Robot mesafe sensörü
- Özerk navigasyon
- Çoklu sensörlü navigasyon
- Uzaklık ölçümü
- Uzun menzilli nesne tespiti
- Endüstriyel Otomasyon
Sensör fonksiyonlarının açıklaması
Analog çıkışı ayarlıyorum.
Analog çıkış, kullanıcının istediği gibi programlanabilir. Örneğin anahtar çıkışında çalışmak veya liner çıkışında çalışmak gibi tüm parametreler RS485 arayüzü tarafından ayarlanabilir.
Programlanabilen 8 tür çıkış fonksiyonu vardır.
Tüm ayarlamalar şu şekilde olacak.
Adım 1, RS485 ile bir nokta mesafesini ayarlayın.
2. adımda RS485 ile başka bir nokta mesafesini ayarlayın.
Adım3 çıkış tipi kaplama veya anahtarı ayarlayın ve ilgili çıkış seçeneklerini ayarlayın
Adım 4: Sensörü yeniden başlat.
- Pencere modu normal olarak açık ve kaplama modu pozitif eğim çıkış fonksiyonu.
- Pencere modu normalde kapalı ve kaplama modu negatif eğim çıkış fonksiyonu.
- Tek anahtarlama noktası, normal açık fonksiyon.
- Tek anahtarlama noktası, normalde kapalı fonksiyon.
- Histeriz boşluğu ile tek anahtar noktası normalde açık fonksiyon.
- Normalde kapalı olan histerez boşluğu fonksiyonu ile tek anahtar noktası.
- Nesne varlığının tespiti - normal açık işlev.
- Nesne varlığı kapalı açık fonksiyon tespiti.
Aktarma noktası, sadece güç açıldıktan sonra mesafe ayarlama. İç saat güç açıldıktan sonra 5 dakika sonra değiştirilemez emin olabilir.Kullanıcı sadece güç yeniden başladıktan sonra talep mesafesini ayarlayabilir.
RS485 çıkış tipi için.
İki çeşit çalışma tarzı vardır.
Otomatik ölçüm için, sensör mesafeyi veya seviyeyi tekrar tekrar ölçer ve ölçüm süresi UART tarafından ayarlanabilir.
Diğer stil, sensör uyku halindeyken, sensör ön kodla sorgulama komutunu alana kadar güç tasarrufu modudur.
Örneğin, ölçüm sonucu, Modbus protokolü ile 0x101 kayıtlarına erişilerek okunabilir.
Daha fazla bilgi için lütfen yazılım mühendisliği kılavuzu için bizimle iletişime geçin.
