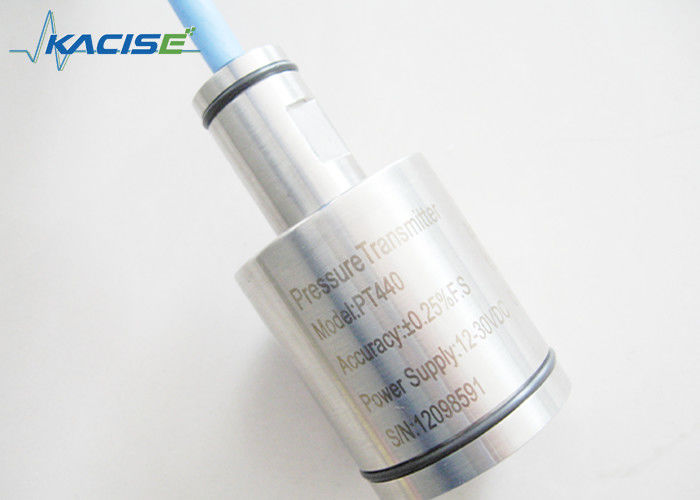

GXPS440 0~0.5......50mH2O Çömlek çekirdekleri seviye dönüştürücü iki tel sistemi ile 6. sınıf mühür,IP68 koruması
- Çoklu basınç aralığı isteğe bağlı, küçük ölçüm aralığı mevcuttur
- 0/4-20mA, 0/1-5V,0-10V çıkış isteğe bağlı
- Denizaltı ve iplik montaj yöntemi isteğe bağlıdır
- Kutupsuzluk 2 hattı akım çıkışı
- AC,DC çıkış voltajı isteğe bağlı
- İki tel sistemi kurşun telin kutupsuzluğu
Uygulama
- Güçlü koroziv sıvı seviyesi ölçümü
- Değerli sıvı seviyelerinin ölçümü
- Korozyon ortamı
- Kimya deneyi
- Yüksek sıcaklık alanı
- Orta sınıf yanıcı
- Patlamaya karşı koruma alanı
Eğitim
GXPS440/450 serisi basınç vericisi, seviye vericisinin hassas bileşenleri için yüksek güvenilirlik, yüksek istikrar ve yüksek hassasiyetli seramik çekirdeklerdir.
Su, petrol, doğal gaz, sıvılaştırılmış petrol gazı ve diğer aşındırıcı sıvılar ve gazlar gibi küçük ölçekli seviyede ölçümde yaygın olarak kullanılır.
GXPS440 316L SS kabuğu artı seramik kondansatör çekirdek vücudu, GXPS450 bir titanyum alaşımı + PTFE kabuğu kullanır, uluslararası ünlü markalar kullanılan seramik çekirdekler,Programlanabilir verici dönüştürme devresi, ve sıfır ve tam ölçekli kalibrasyonunu ve hafif kaymasını kolaylaştırabilir.
Farklı kullanım alanına göre, aşınma direnci, yağ direnci, asit ve alkali direnci, yüksek dayanıklılıklı özel hava iletkenlik kablosunu yapılandırabiliriz.
Patlamayı Engelleme özünde güvenli, yalıtım patlama geçirmez, patlama geçirmez, CE sertifikası.
Dolaşım çıkışının iki tel sistemi kutupsal olmayan kurşun; AC ve DC için üç tel voltaj çıkışı
Elektronik arayüz ve sinyal tanımı
| Çıkış sinyali |
| İki tel. |
4 ~ 20mA |
| Üç tel. |
4 ~ 20mA, 0 ~ 20mA |
0/1~5V, 0~10V(dc)
|

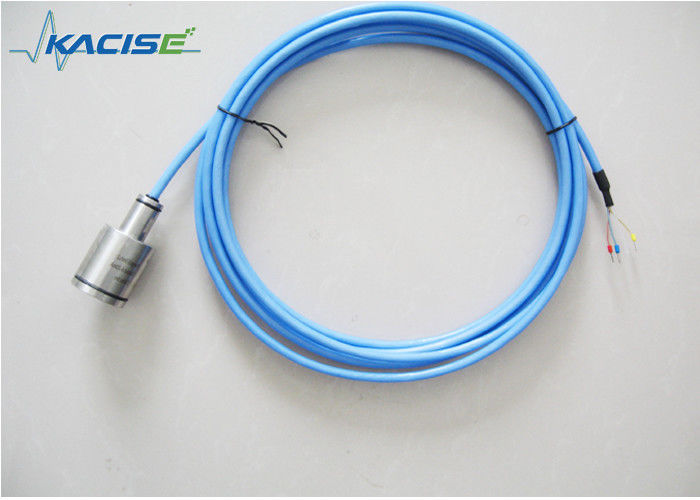

| Elektrikli bağlantı |
| Kablo |
İki tel sistemi |
Üç tel sistemi |
| Kırmızı |
Güç |
Güç |
| Mavi/yeşil |
NULL |
çıkış |
| Siyah |
çıkış |
Güç zemini |
| Sarı |
koruma ileticisi |
koruma ileticisi |
Parametreler
| Özellikler. |
Sayısal değer |
| Basınç aralığı |
0~0.5......50mH2O. |
| Aşırı yük basıncı |
1.5 kere nominal değer |
| İkincil koruma |
3 kere nominal değer |
| Doğruluk |
±0,25% F.S, ±0,5% F.S, ±1,0% F.S seçilebilir |
| Dayanıklılık |
Tipik aralık: ± 0,25% F.S., Maks. değer: ± 0,5% F.S. |
| Çalışma sıcaklığı |
-20°C~80°C (veya -20°C~120°C) |
| Kompensasyon sıcaklığı |
-10°C~70°C (tüm sıcaklık aralığının dijital telafi edilmesi) |
| Orta uyumluluk |
Tüm Kayistik Ortam Seramik ve PTFE ile uyumludur |
| Elektrik performansı |
2 satır |
3 satır |
| Çıkış sinyali |
4 ~ 20mA |
0/1~5V |
0~10V |
0 ~ 20mA |
| Güç kaynağı |
24VDC nominal 10~30Vdc |
24VDC nominal 6~24Vdc |
24VDC nominal 11~30Vdc |
24VDC nominal 11~30Vdc |
| Yük direnci |
(U-10)/0.02 ((Ω) |
>100k Ω |
| İzolasyon |
>100M Ω @50V |
| Elektrik gücü |
500V@60 saniye |
| titreşim/artış |
10g/5~2000Hz, eksenler X/Y/Z 20g sine 11ms |
| Elektrikli bağlantı |
6 derece mühürleme,IP68 koruması |
| Yanıt süresi |
10ms |
| Basınç tipi |
basınç ölçer |
| Sertifika |
İçsel olarak güvenli, patlamayı önleyici, yalıtım patlama karşıtı sertifikası, CE |
| Elektromanyetik uyumluluk |
Elektromanyetik radyasyon:EN50081-1/-2; Elektromanyetik Duyarlılık: EN50082-2 |
| Şimşeği koruyun. |
Hava iletkenlik basıncı 8000V, kablo iletkenlik basıncı 4000V |
Sipariş verme bilgileri
GX-Tip-Aranç-Sürüm-Dikkat- Güç-Kablo uzunluğu-Paket
- Türü: PS440=piezoresistance seramik çekirdek, PS450=piezoelektrik kapasitans seramik çekirdek,RSV=Reserved
- Aralık: 0.5m......50m= aralığın üst sınırlaması
- Çıkış:: A0=0~20mA, A4=4~20mA, V=0~5Vdc, V1=1~5Vdc. V2=0~10Vdc
- Doğruluk:0.25=±0.25% F.S., 0.5=±0.5% F.S., 1.0=±1.0% F.S.
- Güç: DC24=24VDC,AC110=110VAC@60Hz,AC220=220VAC@50Hz
- Kablo uzunluğu: XXm=XX metre 1-150m

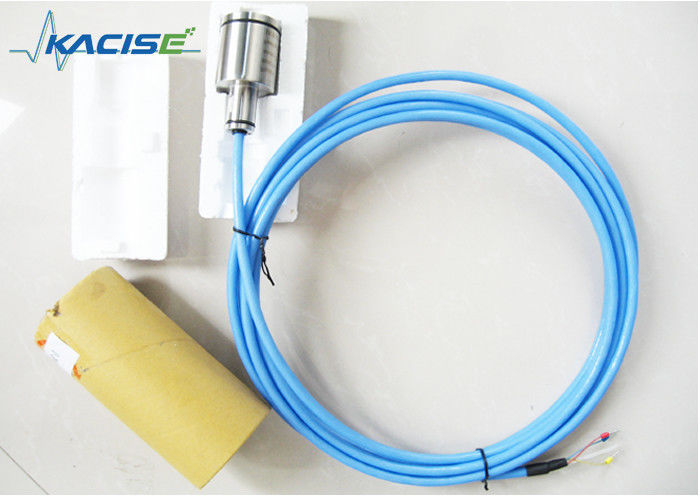

- Paket:Bb, köpüklü paket başına 1 parça
Mesela:GXPS450-2.5m-A-0.5-DC24-5m- köpük
Piezoelektrik kapasitanslı seramik çekirdekli PS450, test aralığı 0-2.5mH2O, 24Vdc güç kaynağı 4-20mA çıkış, 5m kablo ile köpük paketli.
