OEM Mobil Kontrol GPRS Kablosuz Sulama Mesafesi Su Yakıt Seviye Sensörü ROLA
1. açıklama
Seviye sensörü (hidrostatik seviye göstergesi/seviye vericisi/seviye sensörü/su seviye sensörü), sıvı seviyelerini ölçmek için kullanılan bir basınç sensörüdür. Statik basınç girişi sıvı seviye vericisi (sıvı seviye ölçer), ölçülen hidrostatik basıncın sıvının yüksekliğiyle orantılı olması prensibine dayanmaktadır. Statik basıncı elektrik sinyaline dönüştürmek için izole edilmiş dağınık silikona duyarlı eleman veya seramik kapasitif basınca duyarlı sensör kullanır ve ardından sıcaklık telafisi ve doğrusal düzeltmeden sonra bunu standart elektrik sinyaline (genellikle 4 ~ 20mA/1 ~ 5VDC) dönüştürür. Petrokimya, metalurji, elektrik enerjisi, ilaç, su temini ve drenajı, çevre koruma ve diğer sistem ve endüstrilerdeki çeşitli ortamların sıvı seviyesi ölçümü için uygundur.
2. Sistem Özeti
“GPRS iletişim modunda sıvı yüksekliği ölçüm sistemi”, “GPRS iletişim modunda sıvı yüksekliği ölçüm terminal ekipmanı”, “Sunucu Yönetim Yazılımı” ve “Konfigürasyon Hattı”nı içermektedir. “Sunucu Yönetim Yazılımı”nda sıvı yükseklik değeri, sıcaklık değeri, boylam ve enlem verileri, tarih ve saat bilgilerinin zaman ölçümü ve bu değerlerin gösterilmesi amacıyla kullanılır.
Uyarı 1: Kısa "Sistem" için "GPRS iletişim modunda sıvı yüksekliği ölçüm sistemi" aşağıdaki açıklama gibidir.
Uyarı 2: Kısa "Terminal" için "GPRS iletişim modunda sıvı yüksekliği ölçüm terminali ekipmanı" aşağıdaki açıklamaya göre.
Uyarı 3: "Sunucu Yönetim Yazılımı", kısaca "Yazılım" için aşağıdaki açıklamadır.
Uyarı 4: Kısa "Satır" için "Yapılandırma Satırı" aşağıdaki açıklama gibidir.
“Terminal” sıvı yükseklik değerini ve sıcaklık değerini zamanlamak için kullanılır ve bu ölçüm değerini GPRS iletişim modunda “Yazılım”a iletir, kullanıcı “Yazılım”ı kullanarak sıvı yükseklik değerini görebilir ve bu “Terminal”i yönetebilir.
“Yazılım” sadece kullanıcıya sunulmuş bir demo yazılımdır, fonksiyonu oldukça basittir ve birçok “Terminal”i aynı anda çalıştıracak güçlü bir fonksiyona sahip değildir. Kullanıcının güçlü işleve sahip büyük bir sistem “Yazılımına” ihtiyacı varsa, lütfen Xi'an Kacise Optronics Tech Co., Ltd. ile iletişime geçin.

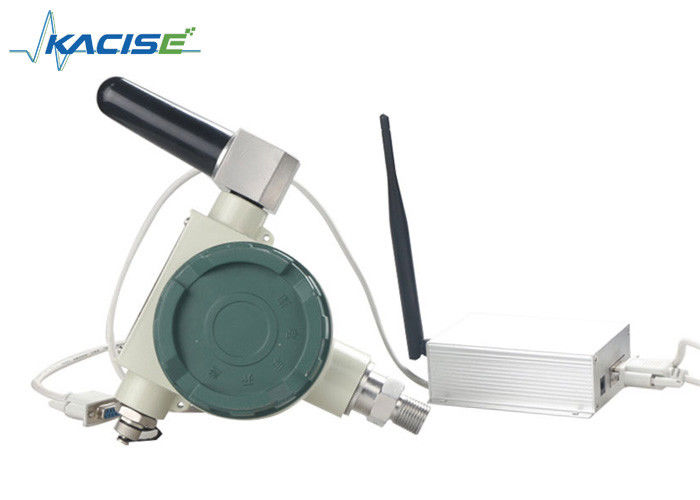

“Hat” sadece kullanıcı tarafından “Terminal”in yapılandırılması için kullanılır, “Terminal” ile bilgisayarın RS232 seri portu arasına bağlanır.
3. “Terminal” Yapı Çizimi

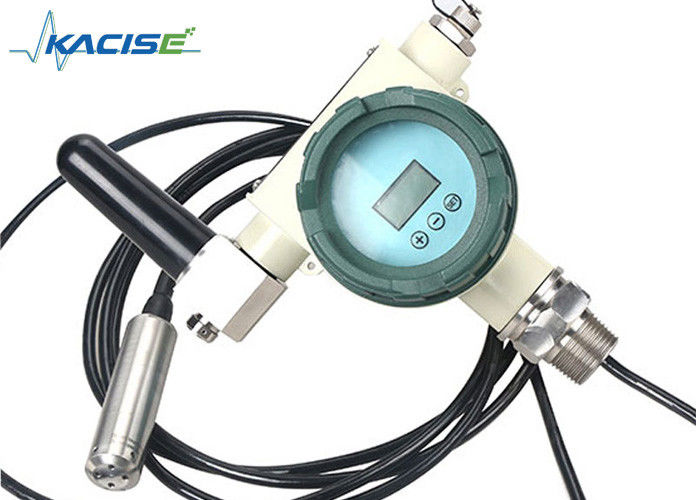

GXPS609(GPRS) terminal yapısı çizimi: birinci resimdeki gibi

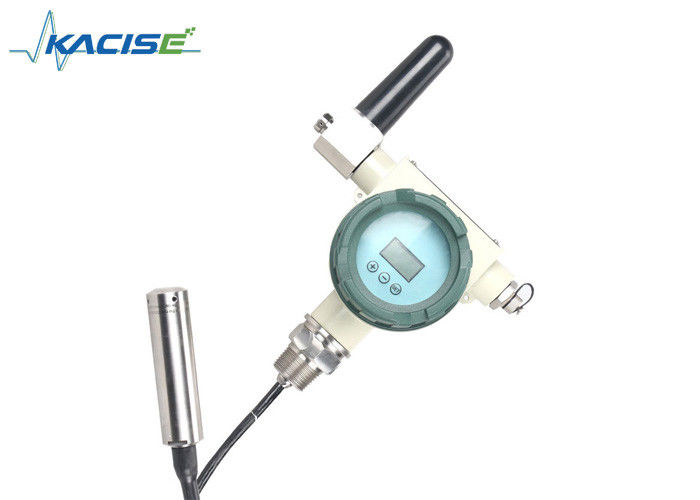

GXPS609(GPRS) terminalinin arkası: ikinci resimdeki gibi
4. Teknoloji Standardı ve Güç Kaynağı Kullanımı
| Ölçü Aralığı |
0~3m dizel. |
| Hassasiyeti Ölç |
%0,5FS |
| Güç Kaynağı Yolu |
3.6VDC pil ve 10VDC~35VDC
harici güç kaynağı.
|
| Notu Koru |
IP65 |
| Çalışma Sıcaklığı |
-25°C~85°C. |
| Depolama Sıcaklığı |
-25°C~85°C. |
| İletişim Frekansı |
GSM/GPRS 850/900/1800/1900MHz. |
| Arayüz Türü |
NPT1. |
| Çalışma Süresinin Zamanlanması |
3 dakika ~ 1000 dakika (ayarlanabilir). |
| İşlev Ekle |
LCD, tuşa basma, GPS. |
| “Terminal” pil kullanım süresi sınırı |
örneğin, bir numaralı pil olan “ER34615M”yi kullanın, kapasitesi 14,5AH'tır, “Sistem” çalışma frekansı saatte bir çalışır: GXPS609 (GPS) terminali yaklaşık 120 gün çalışabilir. |

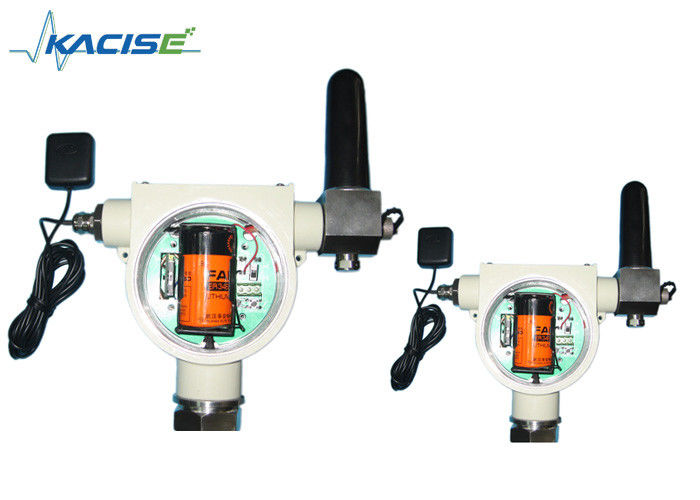

| Pil modeli seçimi |
Bir numaralı pil olan “ER34615M”yi kullanmanızı öneririz. Kullanıcı pili kendisi seçmek istiyorsa lütfen aşağıdaki pil standardına göre seçin. akü voltajı: 3.0VDC~3.6VDC; maksimum devam çıkış akımı: 0,5A'dan fazla; darbe çıkış akımı kapasitesi: 1A'dan fazla.
|
| Güç kaynağı kullanımı aydınlatması |
“Terminal” pili veya harici güç kaynağını kullanabilir. Terminal yapısı çizimine bakın, harici güç kaynağının "Harici Elektrik Arayüzü"ndeki konumu, arayüzde "1" anot, "2" katottur.
|
