Patlama Kanıtlı Ultrasonik Seviye Ölçütüçü, Endüstriyel Uygulamalar için Uzun Menzilli ve Yüksek Kesinlikle

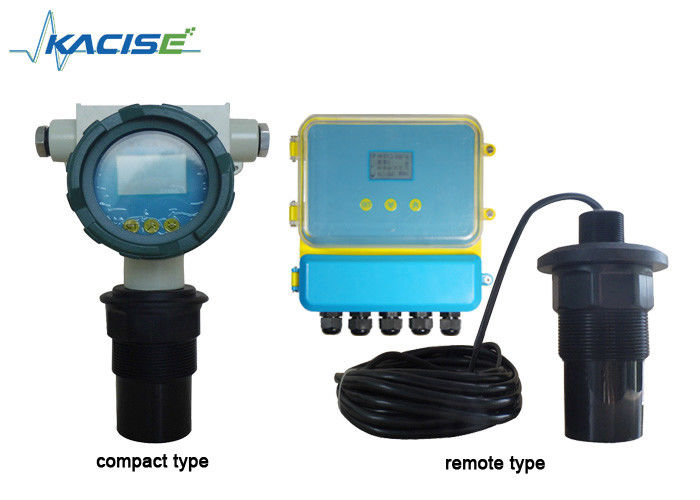

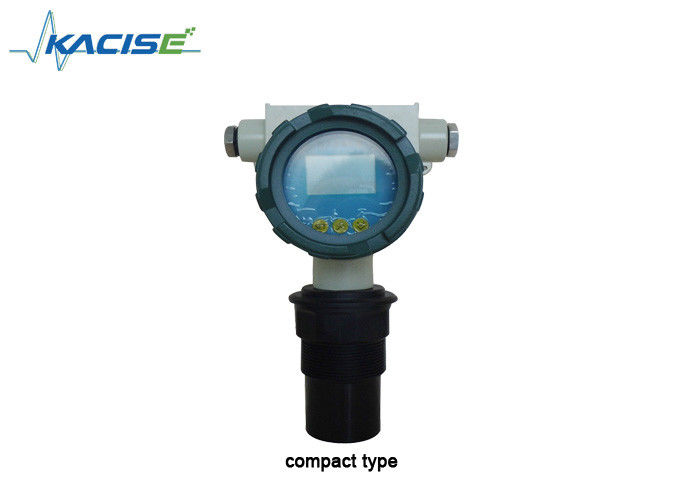

Kompakt tip ultrasonik seviye ölçer, endüstri alanında sıvı, bulamaç ve katı seviye ölçümü için düşük maliyetli bir ekipmandır. Su arıtma, belediye projeleri, kimya, metalurji ve makine imalat sanayinde yaygın olarak kullanılmaktadır.

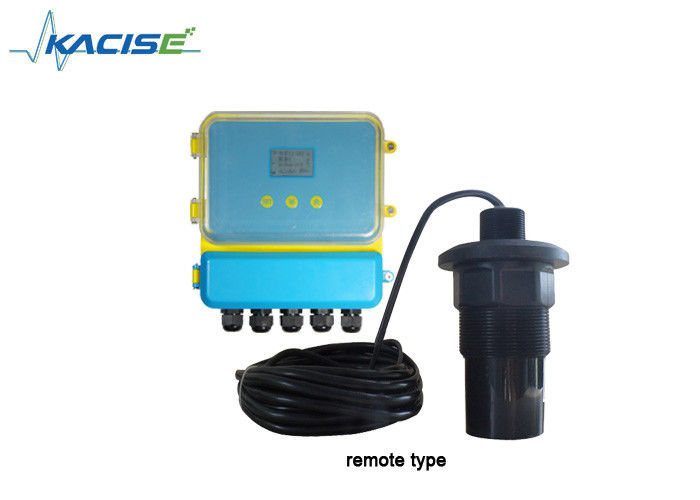

Remort tipi ultrasonik seviye ölçer, endüstri alanında sıvı, bulamaç ve katı seviye ölçümü için düşük maliyetli bir ekipmandır. Ana ünite sensörle birlikte ayrı olarak monte edilir; tank, depolama kutusu ve braket kurulumu için daha uygundur.

Su arıtma, belediye projeleri, kimya, metalurji ve makine imalat sanayinde yaygın olarak kullanılmaktadır.

Ürünün yapısı

Kurulum yöntemi sıvı ölçümüyle aynıdır. Bağlı konteyner tüpünü birleştiren flanşa monte edilebilir. Eksen konteyner çıkışını hedeflemeli veya ortam yüzeyine dik olmalı, prob bağlı tüpten çıkabilmelidir.

Çince ve İngilizce menüye ve basit kuruluma sahip ultrasonik seviye farkı ölçer, müşterinin farklı gereksinimlerini karşılayabilir. Normalde, kurulum talimatlarını takip ettikten sonra birkaç parametre ayarlayın, çalışmaya başlayacaktır.

Basit operasyon:

1. Anahtar: Ürünlerimiz paneldeki üç tuşla hata ayıklanabilir. Daha sonra ölçülen değer LED ile gösterilir.
2. Ürünümüzü açtıktan sonra SET tuşuna iki saniye basarak 1. seviye menüye giriniz.
3. Prob(No.1) girişlerinin yükseklik değeri “referans sıfır 1”, “referans sıfır 1” konumu ise menüdeki yapı tablosundan bulunabilir. (probun yüksekliği, probun fırlatma yüzeyinden tabana kadar olan mesafedir).
4. Prob(No.2)'nun yükseklik değeri “referans sıfır 2”ye girilir. “referans sıfır 2” konumu menünün yapı fotoğrafında bulunabilir.
5. “4mA” ayarı fark değerine, “20mA” ise fark değerine karşılık gelir.
6. 4mA fark değerine karşılık gelir: Fark değeri ayar değerine eşit olduğunda çıkış 4mA'dır.
7. 20mA fark değerine karşılık gelir: fark değeri ayar değerine eşit olduğunda çıkış 20mA'dır.
8. “Fark değerine karşılık gelen ve "20mA fark değerine karşılık geldiğinden lütfen menünün yapı fotoğrafını kontrol edin.

Ultrasonik seviye farkı ölçer (malzeme, sıvı), iki farklı kaptaki seviye veya malzeme seviyesindeki yükseklik farklarını ölçmek için kullanılır.

Ultrasonik seviye farkı ölçerin elektrik kabloları

Ultrasonik seviye farkı ölçerin terminali

Topraklama: Cihazın ilk toprak terminali fiili olarak topraklanmalıdır. Topraklama terminalini başka cihazlarla paylaşmayın. 4. Terminali alın. Dönüştürücü:Kırmızı: Trans_n dönüştürücü n Mavi: Sıcaklık n + sıcaklık sensörü + Siyah: GND topraklama kablosu tek prob: n=1, çift problar, n=1,2 Akım:“akım＋” mA'yı bağlayın n+; “akım-” mA n-/GND'yi bağlayın tek prob: n=1, çift prob, n=1,2 Röle:RLlnA ve RLnB açık gösterir; RLnA ve RLnC kapalı görünüyor. Tek prob: n=1,2 çift prob, n=1,2,3,4 Güç: güç AC bağlantısı L, N gücü DC: 24V+ bağlantı 24VDC+, GND bağlantı 24VDC-

Not:

1. Gecikme 1, prob1 alarmı için kullanılır, gecikme 2, prob2 alarmı için kullanılır.
2. Fark alarmı için gecikme 3 ve gecikme 4 kullanılır.
3. ★ mA1+ ve mA- çıkışı fark akımıdır. mA2+ ve mA-'nin varsayılan çıkışı prob 2 akımıdır veya prob 1 akımını seçin. (“9 çalışma modu” -------- “2 mA 2 çıkışı” arasından seçim yapın)
4. ★ Çift malzeme seviyesinin çalışma modu olarak, mA 1+ ve mA－ çıkışı prob 1 akımıdır. mA2+ ve mA- çıkışı prob 2 akımıdır.

Ultrasonik seviye ölçer ve ultrasonik seviye farkı ölçerin garanti makbuz kartı

Ultrasonik seviye ölçerin garanti kartı talimatları

1. Kullanıcının bakıma ihtiyacı olduğunda lütfen garanti kartını gösterin. Garanti süresi içerisinde normal kullanımdan kaynaklanan arızalarda, garanti kartına göre ücretsiz bakımdan yararlanabilirsiniz.
2. Garanti süresi: Ürünün garanti süresi, kabul tarihinden itibaren 12 ay içerisinde başlar.

1. Garanti süresinin ötesinde ürün veya diğer bileşenler.
2. Kullanım ortamı ürün gereksinimlerini karşılayamadığından donanım çalışmıyor.
3. Güç ortamının zayıf olması veya cihazların içine yabancı cisimlerin girmesi sonucu arıza veya hasar meydana gelebilir.
4. Kullanım kılavuzuna ve dikkat edilen hususlara uyulmaması sonucunda arızaya yol açmaktadır.
5. Yıldırım, su, yangın gibi mücbir sebepler ve diğer doğal etkenler sonucunda arızaya neden olur.
6. Yetkisiz onarım, yetkisiz değişiklik, suiistimal nedeniyle arızaya yol açar.

1. Lütfen bu talimatları, garanti kartını, ödeme yapılmadan kaybolacak şekilde güvenli bir yerde saklayın.

Bu garanti kartının yorumlanması yetkisi firmamıza ait olup, bu kartın içeriğini önceden haber vermeksizin değiştirme hakkımız saklıdır.
