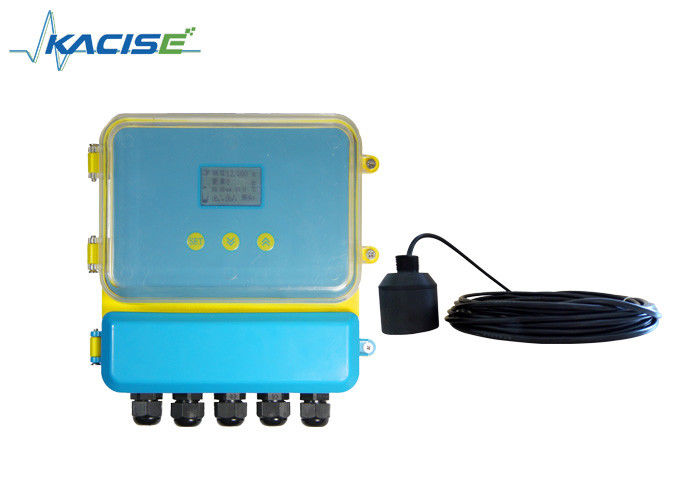

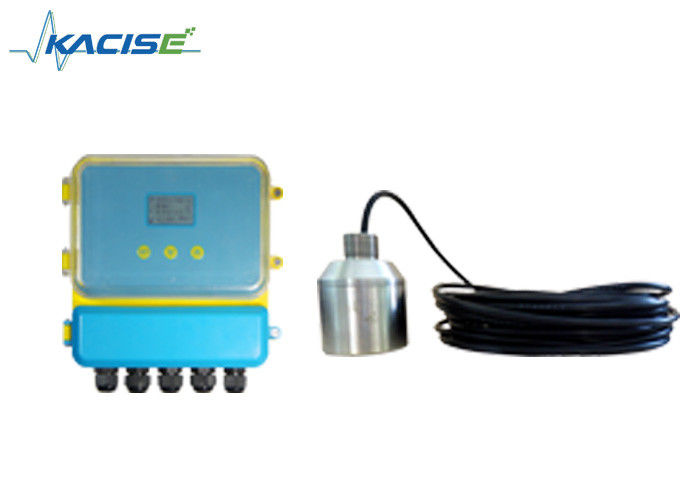

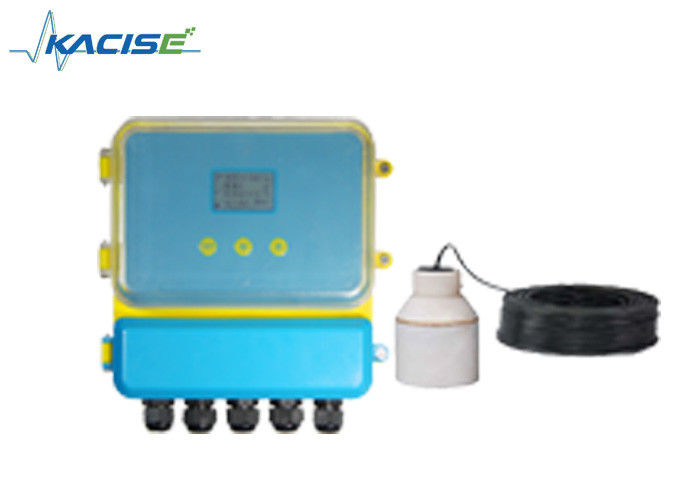

RS485 Ultrasonik Çamur Seviyesi Ölçücüsü 5-70M Çamur Arayüz Aracı
Ürün Tanımı
Ultrasonik çamur seviyesi ölçer, ayrıca ultrasonik çamur ara arabirimi aracı olarak da bilinir, endüstriyel ve belediye alanında uzun vadeli güvenilir çalışma için tasarlanmıştır.
Ultrasonik emisyonları ve su asılı katıların yankısını analiz ederek, çamurun yüksekliğini hesaplayabilir.
Ultrasonik çamur seviyesi ölçerleri, nehirler, göller, rezervuarlar, su yolları, limanlar, derin denizler ve sualtı kesimleri için uygundur.Sualtı topografi ölçümü ve navigasyonu ve sualtı tespiti, vb.
24 saat boyunca sürekli çalışabilir ve gerçek zamanlı veri aktarımını gerçekleştirebilir.
Parametreler
| Görev |
Bölünmüş Tipi |
| Aralık |
5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m, 70m. |
| Doğruluk |
% 1-3 |
| Karar |
1 mm veya 0.1% ( hangisi daha büyük) |
| Görüntüle |
İngilizce LED Ekranı |
| Analog Çıktı |
Dört tel 4~20mA/510Ω yük |
| Dijital Çıktı |
RS485, RS232 (ihtimal edilir) |
| Relay çıkışı |
Dört yönlü AC 250V/ 5A veya DC 30V/ 5A (ihtimal edilir) |
| Güç kaynağı |
Varsayılan: 24VDC, Seçenek: 220V AC+15% 50Hz |
| Çevre sıcaklığı |
LED: -20°C+60°C, Sonda: -20°C+80°C |
| Koruma Derecesi |
LED: IP65, Sonda: IP68 |
| Kablo Sondu |
10m |
| Kurulum |
Filtreler veya Flanslar |
Kurulum
Katı ölçüm
Montaj flensleri
Kurulum yöntemi sıvı ölçümüyle aynıdır.Eksen konteyner çıkışına veya ortam yüzeyine dik olmalıdır., sonda bağlantılı tüpten çıkabilir.
Ultrasonik seviye farkı ölçümünün çalışma talimatlarıHayır.
Çince ve İngilizce menüsü ve basit olan ultrasonik seviye farkı ölçer
kurulum, müşteri farklı gereksinimlerini karşılayabilir. normalde, takip kurulum talimatı sonra birkaç parametreler ayarlayın, çalışmaya başlayacaktır.
Basit bir işlem:
1. Anahtar: Ürünlerimiz paneldeki üç tuşla hata ayıklanabilir. Daha sonra, ölçülen değer LED ile gösterilir.
2Ürünümüzü açtıktan sonra SET tuşuna iki saniye basın ve birinci seviye menüsüne girin.
3. Sonda yüksekliği değeri (No.1) girişleri için referans sıfır 1 , referans sıfır 1 pozisyonu menüdeki yapı tablosunda bulunabilir.(sondun yüksekliği sondun fırlatma yüzeyinden dibine olan mesafedir).
4. Sonda yükseklik değeri ((No.2) girişleri referans sıfır 2 . referans sıfır 2 konumu menünün yapısı fotoğrafı bulunabilir.
5* 4mA fark değerine karşılık gelir ve 20mA fark değerine karşılık gelir.
- 4mA fark değerine karşılık gelir: çıkış 4mA'dır, fark değeriDeğer ayarlama.
- 20mA fark değerine karşılık gelir:Fark değeri 20mA'ya eşit olduğunda, çıkış 20mA'dır.Değer ayarlama.
- 20mA farklılık değeri ve 20mA farklılık değeri, lütfenMenünün yapısı fotoğrafını kontrol et.
O.ne. AppLica)Tıon
Ultrasonik seviye farkı ölçer (malzeme, sıvı), iki farklı konteynerdeki seviye veya malzeme seviyesinin yükseklik farklılıklarını ölçmek için kullanılır.
SıcaklıkEee. WİrBenng
Ultrasonik seviye farkı ölçüm cihazının elektrik kablolaması
Ultrasonik seviye farkı ölçüm cihazının uç noktası
Kablolama talimatı
Yerleştirme: Enstrümanın ilk yer terminalinin gerçekten yerleştirilmesi gerekir. Yer terminalini diğer cihazlarla paylaşmayın. 4. terminal al. Değiştirici:
- Kırmızı: Trans_n dönüştürücü n
- Mavi: Temp n + sıcaklık sensörü +
- Siyah: GND toprak tel
- Tek prob: n=1, çift prob, n=1,2 Akım: akım+ bağlantı mA n+; akım- bağlantı mA n-/GND
- Tek prob: n=1, çift prob, n=1,2 Relay:RLlnA ve RLnB açık gösterir; RLnA ve RLnC kapalı gösterir. Tek prob: n=1,2 çift prob, n=1,2,3,4
- Güç: güç AC bağlantı L, N güç DC: 24V + 24VDC +, GND 24VDC-
Not:
1 Gecikme 1 prob1 alarmı için kullanılır, gecikme 2 prob2 alarmı için kullanılır.Gecikme 3 ve gecikme 4 fark alarmı için kullanılır.
②
★ mA1+ ve mA- çıkışı fark akımıdır. mA2+ ve mA-in varsayılan çıkışı sonda 2 akımıdır veya sonda 1 akımı seçin.
★ Çifte malzeme seviyesinin çalışma modu olarak, mA 1+ ve mA-ın çıkışı sonda 1 akımıdır. mA2+ ve mA-nin çıkışı sonda 2 akımıdır.
