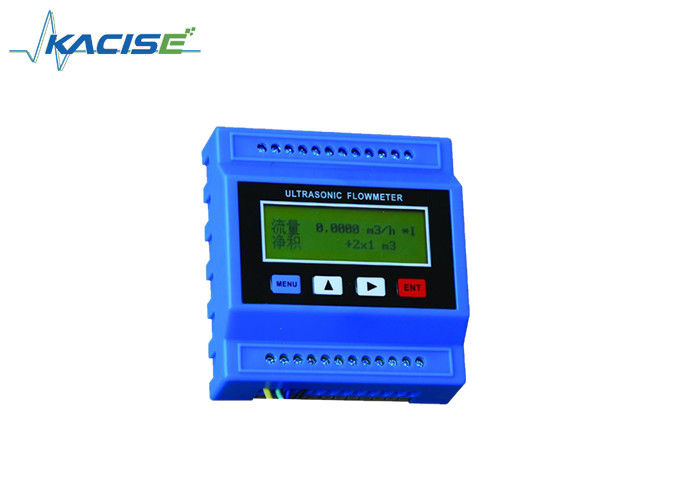

Küçük Çevrimiçi Boyutlu Ultrasonik Akışölçer RTU Sıvı Ölçüm için Yüksek Doğruluk
Tanıtım
Ultrasonik akış modülü/RTU çeşitli sıvı ölçümleri için yaygın olarak kullanılır.
ray kurulum, sensörler boruya monte edilir. Onlar özel bir kablo ile temas edilir. Akış ölçmek, ayrıca temas sıcaklık sensörü ise ısı ölçmek olabilir.
Sistem entegrasyonunda, su kaynağı, enerji tasarrufu uygulamalarında vb. kullanılabilir.
Özellikleri
% 1
Seçim için birkaç tür dönüştürücü, boru boyutu DN15mm'den DN6000mm'ye kadar
Düşük voltajlı, çok pulslu teknolojiyi doğruluğu, çalışma ömrünü ve güvenilirliğini artırmak için kullanın.
- Güçlü bir müdahale karşıtı
Değiştiricinin, TV kulesinin, yüksek gerilim hattının vb. müdahalelerini önlemek için çift dengeleme sinyal diferansiyel alıcı/sürücü devri.
Akış sensörü veya ısı sensörünün miktarı olarak 1 yön 4-20mA; 2 yön OCT çıkışı, akış/sıcaklık miktarı için bir düğme olarak; veri toplayıcı olarak 3 yön 4-20mA çıkışı;2 yolu 3 tel PT100 sinyal çıkışı dirençler, ısı miktarı için bir saat olarak.
- İletişim çok uzakta ve ağla hızlı bir şekilde temas ediyor.
RS485 desteği kablosuz ağ bağlantısı, GPRS485 ile bağlantı kablosuz iletimi gerçekleştirebilir.
Sıcaklık dönüştürücüsünü bağlayın, ısı/enerji ölçümünü tamamlayabilirsiniz.
Özellikler
| Parçalar |
Parametreler ayrıntılı |
|
Ev sahibi kısmı
|
Teorisi |
Ultrasonik zaman aralığı |
| |
Doğruluk |
±1% |
| |
Seçenek yöntemi |
4 klavye desteklü manyetik çubuk işlevi |
| |
Sinyal çıkışı
|
1 kanal 4 ~ 20mA @ 0.1% akım döngüsü geri, maksimum yük direnişi 1000 ohm'a kadar |
| |
|
1 kanallı OCT darbe çıkışı ( Varsayılan darbe genişliği 200ms ve 6 ila 1000ms arasında değiştirilebilir) |
| |
|
1 kanallı röle çıkışı (3A@220V) |
| |
Sinyal girişi
|
3 kanal 4-20mA akım döngüsü geri @ 0.1% temp. basınç ve sıvı seviyesini vb. toplamak için kullanılan devre |
| |
|
Kalorimetre için 1 kanal mV giriş kullanımı pt100 |
| |
Dijital port |
RS485 desteği Mod-bus protokolü ve firmware güncellemesini destekle |
| Kablo |
RS485 için özel kablo 1000 metreye kadar menzile sahip |
|
Kıyafet borusu
|
Boru malzemesi |
Çelik, dökme demir çimento, bakır, PVC, alüminyum, cam vb. |
| |
İç DN |
15~6000mm |
| |
Sensör konumu |
Sensörün en az 10D yukarı akıntıdan uzak veya 5D yukarı akıntıdan uzak, en az 20D pompa çıkışından uzak bir konumda sabitlenmesi daha iyidir ((D borunun iç çapıdır) |
|
Kıyafet akışı
|
Medya |
Su, deniz suyu, atık su, sıvı alkol, bira, gaz, petrol vb. |
| |
Sıcaklık |
-30~160°C |
| |
Karanlıklık |
Gece 10'a kadar çok çikolata yok. |
| |
Akış hızı |
0~±10m/s |
| Çevre |
sıcaklık |
Ev sahibi: -20~60°C; Sensör: -30~160°C |
| |
Nemlilik |
Ev sahibi: 85% RH; Akış sensörü: IP68, suyun altında 2m'den az |
| Güç kaynağı |
DC8~36V veya AC85~265V (ihtiyaçlı) |
| tüketim |
1.5W |
Parçaların Tanımı

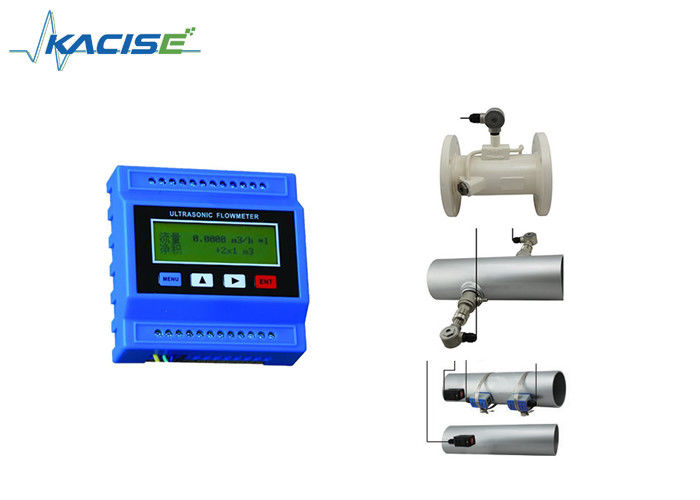

Sensör Seçimi
Seçenek Temperatör.sensör
Ölçüm grafiği
1.Tıklama türü
Basınç için herhangi bir hasar olmadan akışkan kesintisiz kurmak kolay
Clamp sensörü kolayca yükle ve servis
Borudan çıkan sıcaklığı ölçer, ısı miktarını hesaplar.
2.Plug in tipi
Basınç için herhangi bir hasar olmadan akışkan kesintisiz kurmak kolay
Isı miktarını hesaplamak için yerleştirilen sıcaklık sensörüne bağlanın.Sıcaklık sensörü.
3.Boru tipi
Kesinti akışı ile yükle
Yüksek doğruluk, istikrarlı çalışma, girilen sıcaklık sensörü ile temas, sıcaklık sensörü tarafından ısı miktarını hesaplamak
