Arka Plan
Deniz kafes akuakültürünün benzersiz coğrafi ortamı nedeniyle, geleneksel izleme yöntemleri yetersizdir. Bu sorunu çözmek için Granfoo Industrial Co., Ltd., gerçek zamanlı izleme, veri toplama ve uzaktan kumanda sağlamak amacıyla kablosuz yerel alan ağı (WLAN) teknolojisine dayalı akıllı bir IoT izleme sistemi tasarlamıştır.
Sistem Mimarisi
- Ön Uç Veri Toplama Sistemi: Kafeslerden su kalitesi verilerini ve video görüntülerini toplamakla sorumlu su kalitesi sensörleri, su altı kameraları ve diğer cihazları içerir.
- Kablosuz İletim Sistemi: Verileri ön uçtan izleme merkezine iletmek için kablosuz köprü teknolojisini kullanır.
- İzleme Merkezi: Veri işleme, depolama ve görselleştirmeden sorumlu veri sunucuları, depolama cihazları, iş istasyonları ve ekran sistemlerinden oluşur.
Sistem Özellikleri
- Gerçek Zamanlı İzleme: Çözünmüş oksijen, akış hızı ve sıcaklık gibi parametrelerin 24/7 sürekli toplanması ve kaydedilmesi.
- Alarm Fonksiyonu: Anormal veri algılandığında otomatik olarak alarmları tetikler, birden fazla alarm yöntemini destekler.
- Uzaktan Kumanda: Cep telefonları veya bilgisayarlar aracılığıyla cihazların uzaktan kontrol edilmesini sağlar, uzaktan anahtarlama ve zamanlama ayarlarını mümkün kılar.
- Veri İstatistikleri: Kullanıcı analizi için veri istatistikleri ve dışa aktarma işlevleri sağlar.
Ekipman Listesi
| No. | Ürün (Ekipman Adı) | Miktar | Notlar |
|---|---|---|---|
| 1 | Altı Parametre Toplama Sistemi | 1 set | Altı parametrenin ölçümü için |
| İletkenlik Sensörü | 1 | Hengxin tarafından özelleştirildi | |
| Klorofil Sensörü | 1 | Kemis | |
| Tuzluluk Sensörü | 1 | Hengxin tarafından özelleştirildi | |
| pH Sensörü | 1 | Almanya'dan ithal edilen korozyon önleyici ve su geçirmez sensör | |
| Akış Hızı Sensörü | 1 | Özelleştirilmiş | |
| Çözünmüş Oksijen Sensörü | 1 | PH/ORP Çözünmüş Oksijen Sensörü | |
| 2 | Su Altı Kamera Sistemi | 4 | Yüksek parlaklıkta dolgu ışığına sahip ultra düşük ışık kamerası |
| Su Altı Kamera | 4 | Ağ HD kamera | |
| Su Altı Dolgu Işığı | 4 | ABD COB LED, düşük enerji tüketimi, 100W, yüksek basınç dayanımı | |
| 3 | Güç Kaynağı Sistemi | 1 | Ana + şube devresi seti |
| Güneş Paneli | 2 set | 800W invertör kontrol entegre sistemi | |
| Lityum Pil | 2 set | 12V 120Ah | |
| 4 | Kontrol Terminali | 1 | Endüstriyel bilgisayar ve ekrana sahip ana devre |
| Endüstriyel Bilgisayar | 1 | İthal endüstriyel bilgisayar | |
| Endüstriyel Ekran | 1 | 30 inç LCD ekran | |
| 5 | Kablosuz İletim Sistemi | 1 set | Tam kablosuz iletim sistemi ve aksesuarları |
| 6 | Akuakültür Yazılım Sistemi | 1 set | Akuakültüre özel |
| 7 | Kablolar ve Aksesuarlar | 1 set | Sistem kurulumu için bileşenler |
| 8 | Yardımcı Malzemeler ve Güneş Alarm Işıkları | Gerektiği kadar |
Yerinde ölçüm ve kontrol fonksiyonları

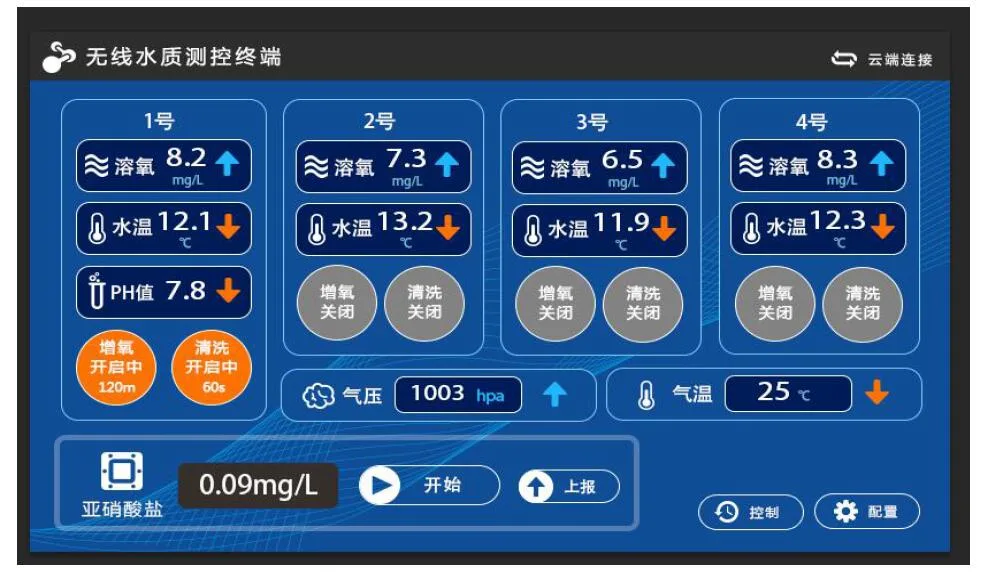

Ölçüm ve kontrol terminali yerinde ölçüm ve kontrol fonksiyonuna sahiptir. Yerinde ekipman üzerinde yapılandırılmış dokunmatik panel aracılığıyla, ekipmanın yerinde ölçüm ve kontrolünü kolayca gerçekleştirebilir. Aşağıdaki şekil yerinde ölçüm ve kontrol dokunmatik ekranını göstermektedir.
