Isı enerjisinde uçan kül depolama seviyesinin izlenmesi

12 metrelik bir uçuş kül silosunda KLD806 Yüksek Frekanslı Radar Seviye Ölçücüsü ile hassas ölçüm uygulaması

I. Proje Arkaplanı

Foshan, Guangdong'daki 300MW kömürle çalışan bir elektrik santrali, tozlanmış kömür külünü depolamak için 12 metre yüksekliğinde, 8 metre çapında bir uçan kül siloyu kullanır (parçacık boyutu: 1 ‰ 150 μm, toplu yoğunluk: 0.6 ‰ 0.9 t / m3).Orijinal kapasitif seviye ölçerinde kritik sorunlar vardı.:

1. Düşük Doğruluk: Toz yapışması, %8 ölçüm hatası ile dielektrik sabit sürüklenmeye neden oldu.
2. Yüksek Temizlik: Aylık elektrot temizliği seans başına 4 saat gerektirir.
3. Sinyal bozukluğu: Pnömatik sıvılandırma cihazları sahte alarmları tetikledi (günde ortalama üç).

II. Çözüm: KLD806 Radar Seviye Ölçücüsünün Teknik Avantajları

1. Yüksek frekanslı dar ışın tasarımı:
   • 80GHz milimetre dalgası ile 3° ışın açısı, kompakt 12 metrelik silolar için idealdir.
   • Özel menzil: 0.315m, kör bölge: 0.3m, tam kapsama.
2. Müdahale karşıtı performans:
   • Dinamik Gürültü Baskı Algoritması (DNIR 3.0) sıvılaştırma hava akışından sahte yankıları filtre eder.
   • IP68 derecelendirilmiş 316L paslanmaz çelik koruma, hava akışına (20m/s hız) dayanır.
3. Akıllı Teşhis:
   • HART protokolü yankı eğreleri çıkarır (yerel / uzaktan teşhis).
   • Otomatik dielektrik sabit telafi (toz yapışkanlığı etkisi <0,1%).

III. Uygulama süreci

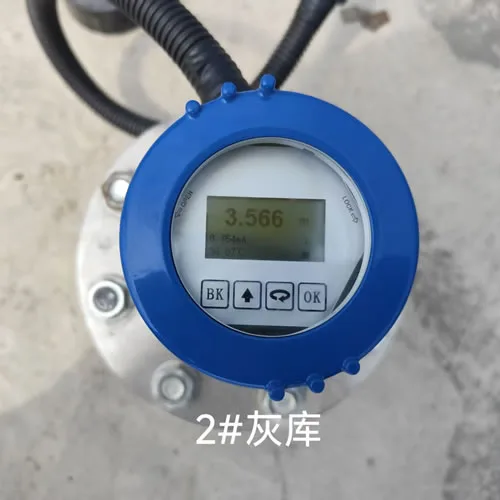

1. Kurulum ve Teslimat:
   • KonumuSilonun üstünden 0.8 metre aşağıda.
   • Parametre Yapılandırması:
     • Uzaklık=0.3-12m
     • Sahte yankı bastırma = Etkinleştirilmiş (sıvılaştırma borusu müdahalelerini engeller)
     • Çıktı Damping=0.2s (pnömatik akışkanlık döngüsüne eşleşir)
   • Doğruluk Denetimi: ±5mm hata ile lazer menzil ölçümü.

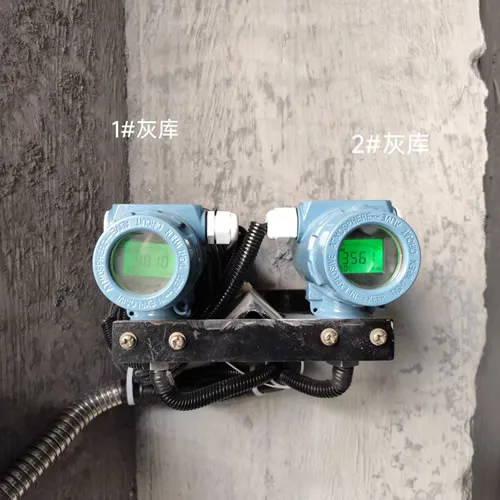

2. Sistem Entegrasyonu:
   • 4-20mA+HART (mevcut I/O modülleri ile uyumlu) aracılığıyla tesis DCS'ye entegre edilmiştir.
   • Yeni işlevler:
     • Yüksek/düşük düzeyde kilitleme kontrolü (% 90 seviyesinde otomatik durma).
     • Seviye değişim hızı uyarıları (>1m/h tıkanma riskini gösterir).

IV. Performans Sonuçları

Müşteri Yorumları:

KLD806'nın dar ışınları, kompakt silomuzda ölçüm zorluklarını çözdü. 12 metre aralığında milimetre düzeyinde doğruluk ve sıfır hava akışı müdahalesi oyun değiştirici.

V. Önemli Önemli Noktalar

1. Kompakt kurulum ipuçları:
   • Kısa boru antenini kullanın.
   • Üst eksantrik montaj
2. Parametre Optimizasyonu:
   • Dust Mode'u etkinleştir
   • Dielektrik izleme aralığını ayarlayın = 30 dakikalık (nem değişikliklerine uyarlanır).
3. Bakım Protokolü:
   • KC Sensör aletleri ile lens temizliği.
   • KC Sensor Cloud üzerinden aylık sağlık raporlarını indirin.

VI. Daha Geniş Uygulamalar

Küçük / orta siloslar için onaylanmıştır (8 ′′ 15 m), ideal olarak:

• Biyogaz Enerji Santralleri10-15 metre kül silosu.
• Endüstriyel Buhar Merkezleri: Küçük silonun ölçümü.
• Çimento Tesisi Kalibrasyon Silosu: Yüksek hassasiyetli serileme.

Teknoloji Genişletme:
KC sensörü yeni.Çoklu Silo Koordinasyon Sistemi(16 KLD806 ünitesini destekliyor) bölgesel akıllı kül yönetimini mümkün kılarak nakliye maliyetlerini %15~20% düşürür.
