Şehir kanalizasyon kuyularında ultrasonik seviye ölçerlerin uygulanması

Anahtar kelimeler: ultrasonik seviye ölçer, kentsel kanalizasyon yönetimi, sıvı seviyesi izleme, akıllı şehir, kanalizasyon taşınmasının önlenmesi, temassız ölçüm, IoTAtık sularda

Arkaplan: Yaşlanan Kentsel Kanalizasyon Sistemleri'nde Karşılaşılan Zorluklar

İkinci sınıf bir şehrin eski kentsel bölgesinde, yeraltı kanalizasyon ağının karmaşık ve ciddi bir şekilde yaşlanması, artan atık su hacimleri nedeniyle artan zorluklarla karşı karşıya kaldı.Kanalizasyon kuyu seviyeleri hızla yükseldi., çevreyi kirleten, günlük yaşamı bozan ve yayalar ve araçlar için güvenlik riskleri oluşturan sık sık taşınmalara neden oldu.Şehrin yönetim departmanının acilen güvenilir bir çözüme ihtiyacı vardı.Gerçek zamanlı sıvı seviyesi izlemeAşınma olaylarının önleyici bir şekilde önlenmesi.

Neden Ultrasonik Seviye Ölçücüleri Kullanılır?

Çeşitli teknolojileri değerlendirdikten sonra, ultrasonik seviye ölçerleri benzersiz avantajları nedeniyle seçildi.

Ana Avantajları:

• Dokunmasız tasarımkorozyon ve tıkanma sorunlarını ortadan kaldırır ve bakımı %75 azaltır.
• Geniş ölçüm aralığı(0.2~30 metre) çeşitli kuyu derinliklerine uygundur.
• Müdahale karşıtı yetenekTurbulent su ve hava rahatsızlıklarında istikrarlı verileri sağlar.
• Kolay entegrasyonUzaktan izleme için mevcut otomasyon sistemleriyle.

Uygulama: Kurulumdan Sistem Entegrasyonuna

1İzleme Noktası Seçimi

50 temsilci kanalizasyon kuyuları seçildi ve şunlara odaklandı:

• Su basması olasılığı yüksek alanlar
• Alçak bölgeler
• Konut/ticaret merkezlerinin yakınında kritik yerler

2. Kurulum süreci

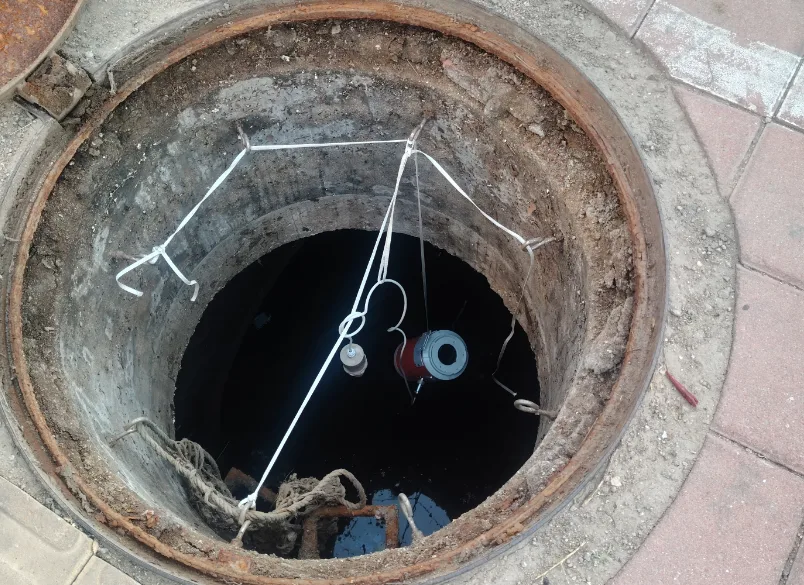

• Üst Montajı:
  • Sensörün sıvı yüzeyiyle dikey hizalaması için manhole kapaklarında delinen delikler.
  • Ölçücüyü yerinden oynamayı önlemek için su geçirmez koltuklarla sabitledim.
  • Yakındaki iletişim üslerine bağlı su geçirmez güç kabloları ve sinyal hatları (GPRS/LoRa modülleri).

3Altyapıyı Desteklemek

• Veriler Alım Sistemi:
  • Yerel veri kayıt cihazları gerçek zamanlı sıvı seviyesi verilerini topladı ve her 5 dakikada bir şehrin izleme merkezine gönderdi.
• Alarm sistemi:
  • Otomatik uyarılar (SMS/e-posta) önceden belirlenmiş eşiği aşan seviyelerde tetiklenir ve uyarılarda %95 doğruluk oranı bulunur.
• İzleme Yazılımı:
  • Masaüstü / mobil cihazlar aracılığıyla gerçek zamanlı panolar ve tarihsel trend analizi.

Sonuçlar: Kanalizasyon Yönetimini Değiştirmek

1Gerçek Zamanlı İzleme ve Erken Uyarı

• Sürekli izleme5 dakikalık veri güncellemeleri ile.
• 30 başarılı ön uyarıBir yıl içinde taşma riskleri, şiddetli yağmurlar sırasında 1 saatlik erken uyarının drenaj ekiplerinin zamanında konuşlandırılmasını sağlayarak büyük bir taşınmayı önlediği bir durum da dahil olmak üzere.

2. Optimize edilmiş drenaj operasyonları

• Çözemenin verimliliğinin %25 oranında iyileştirilmesiVerilere dayalı pompa ayarlamaları (örneğin yağmurlar sırasında akıntı yukarı bölgelerinde pompa kapasitesinin artırılması) yoluyla.
• Sorunlu bir bölgede yıllık taşınma olaylarının 10+'dan <2'ye düşürülmesi.

3. Maliyet tasarrufu

• Yıllık bakım maliyetlerinin %75 oranında azaltılması: Kuyu başına ¥2,000'den ¥500'e kadar, 50 kuyu için yılda ¥75,000 tasarruf.
• Verilere dayalı bakım planlaması yoluyla gereksiz temizlik ve onarımların azaltılması.

Öğrendiklerimiz ve Geleceğe Bakışlarımız

Önemli Önemli Noktalar:

1. Site Özel Tasarım: Kurulum öncesi kapsamlı anketler, sensörlerin en iyi şekilde yerleştirilmesini ve veri doğruluğunu sağlar.
2. Güvenilir Aletler: Yüksek kaliteli ultrasonik sayaçlara öncelik verin ve güçlü müdahale karşıtı özelliklere sahip olun.
3. Verilere Dayalı Karar Verme: Proaktif yönetim için sıvı seviyesi verilerini kentsel drenaj modelleri ile entegre etmek.
4. Devamlı Bakım: Düzenli kalibrasyonlar ve sistem güncellemeleri uzun vadeli güvenilirliği sağlar.

Gelecekteki Potansiyel:
Bir parçası olarakakıllı şehirbu girişimlerde, ultrasonik seviye ölçerleri öngörü analizi için IoT platformlarıyla entegre edilebilir, aşırı taşınma risklerini daha da azaltabilir ve kentsel sürdürülebilirliği artırabilir.

Sonuç:

Bu vaka çalışması, ultrasonik seviye sayaçlarının, kentsel atık suların sıvı seviyesini ölçmek için sağlam ve uygun maliyetli bir çözüm sunduğunu göstermektedir.İzleme, teknik inovasyonu pratik şehir yönetimi ihtiyaçlarıyla birleştirerek gerçek zamanlı anlayış ve proaktif tepkiler sağlayarak, bu teknoloji daha akıllı, daha güvenli,ve daha sürdürülebilir kentsel altyapı.

Ultrasonik seviye ölçer çözümleri veya akıllı kanalizasyon yönetimi hakkında sorular için, iletişimKaciseBugün.
