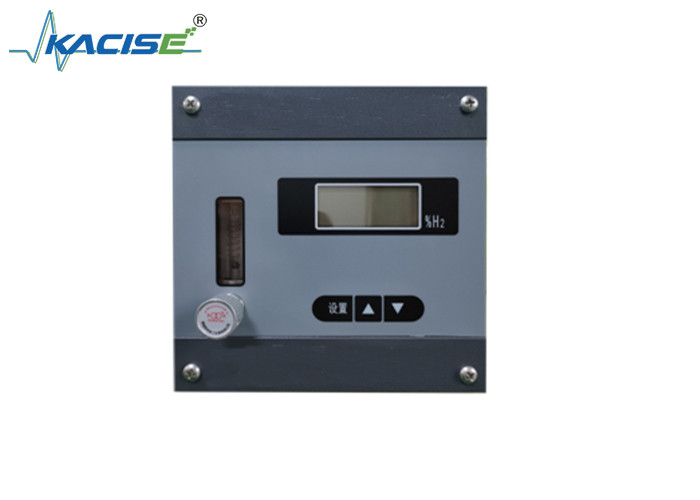

KTG122 Su Elektrolizinden Hidrojen ve Oksijen Üretimi için Hidrojen-Oksijen Analizörü

KTG122 Su Elektrolizinden Hidrojen ve Oksijen Üretimi için Hidrojen-Oksijen Analizörü

Tanıtım

It serves as an online detection analyzer for the hydrogen content in both explosion - proof and non - explosion - proof scenarios during industrial production processes such as hydrogen and oxygen production from water electrolysis, gübre üretimi, petrokimya endüstrisi, hava ayrımı ve biyolojik fermantasyon.

Temel İlke

Bu cihaz üç elektrotlu bir elektrokimyasal sensör kullanır. Sensör, iki devre oluşturan bir iş elektrotundan, bir referans elektrotundan ve bir yardımcı elektrottan oluşur.Bir devre elektrotların reaksiyon süreci için., diğeri ise elektronlar tarafından oluşturulan akımı ileten bir elektronik devredir. Bu akımın büyüklüğü gazdaki hidrojen içeriğini temsil eder.

Teknik parametreler

Ölçüm aralığı: 0.00 - 2.00%/4.00% ( aralığı seçebilirsiniz)

En fazla izin verilen hata: ± 2% FS

Tekrarlanabilirlik: ± 1% FS

Çözünürlük: 0.01%

Yanıt süresi: t90 ≤ 30s

Sıfır sürüklenme: ≤ ± 1% FS/7d

Sürüklenme süresi: ≤ ± 1% FS/7d

Örnek gaz akış hızı: (300 ± 30) mL/min

Çalışma güç kaynağı: 24VDC/220VAC

Çalışma ortamı: Çalışma sıcaklığı: - 15°C - + 45°C; Çalışma nemliği: ≤90%RH

Enstrüman Özellikleri

• Yüksek performanslı sensör: Elektrokimyasal sensörün uzun kullanım ömrü, yüksek doğruluk ve hızlı tepki özellikleri vardır.
• Kompakt ve Hafif: Küçük bir hacme ve hafif bir ağırlığa sahip, kolay bir montaj sağlar.
• Bölünmüş Patlama-kanıt tasarımı: Bölünmüş patlama-kanıt tasarımı benimser.
• Yerel görüntüleme fonksiyonu: Yerel görüntüleme fonksiyonu ile birlikte gelir.
• Uzun mesafe sinyal iletimi: Çıktı sinyali 1000 metreye kadar bir mesafeye iletilebilir.

İçsel olarak güvenli tip

Dış Boyutlar: 140mm (genişlik) × 140mm (yükseklik) × 220mm (derinlik)

Çıkartma Boyutları: 136mm (genişlik) × 136mm (yükseklik)

Dış güvenlik bariyer parametreleri: Vo ≤ 28VDC, Io ≤ 93mA, Cp ≤ 0.02uF, Lp ≤ 1mH

Ağırlık: 1.8kg

Alev geçirmez Tipi

Dış Boyutlar: 130mm * 136mm

Analog çıkış: 4 - 20mA

Dijital çıkış: Modbus protokolü ile RS458 arayüzü.

Patlama geçirmez İşareti: Exd IIC T6

Ağırlık: 1.8kg
