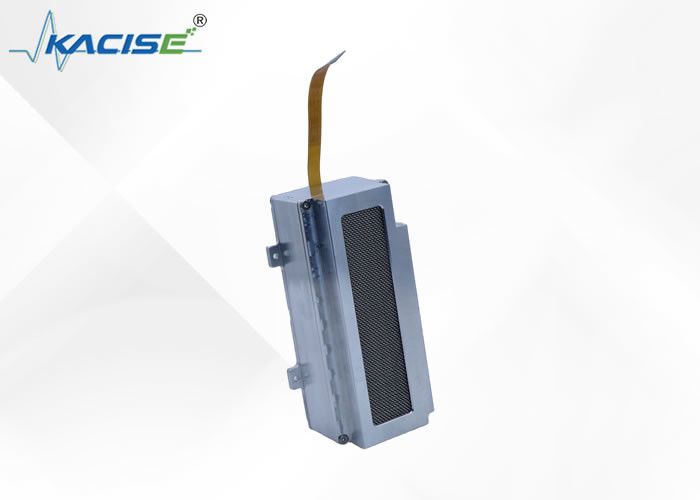

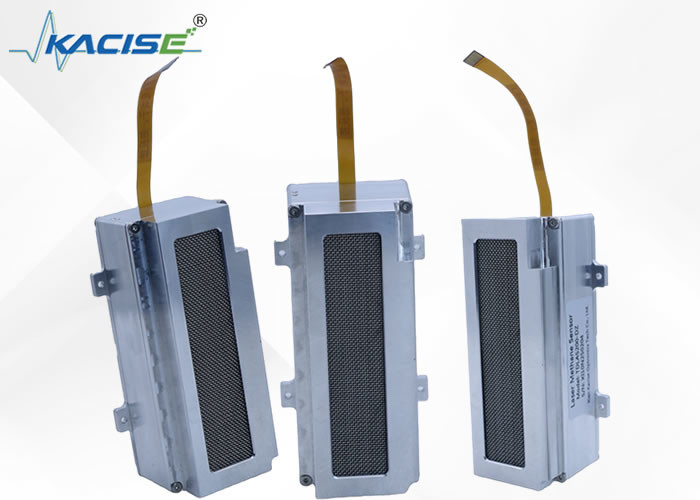

TDLAS200 Çoklu Yansıtıcı Algılama Hücresine sahip Metan Sensörü

1. Giriş

KACISE TDLAS200 Multi-Reflection Detection Cell ile metan sensörü, lazerin gazı birden fazla kez geçmesine izin vererek hassasiyeti arttırır.0 ~ 5000ppm algılama aralığı ve 0 yanıt süresi sunar..1 saniye, doğru ve güvenilir ölçümleri sağlar. Sensör, kompakt bir tasarıma ve kolay entegrasyon için dijital bir arayüze sahiptir. -20 ~ 50 °C çalışma sıcaklık aralığında,Çeşitli ortamlar için uygundur.KACISE, gelişmiş teknoloji ve dayanıklılığı birleştirerek bu sensörü metan tespiti için güvenilir bir seçim haline getiriyor.

2Özellikleri

1. Yüksek hassasiyet, sadece hedef gazına tepki verir.
2. Dahili referans hücresi, otomatik olarak kalibre edilebilir

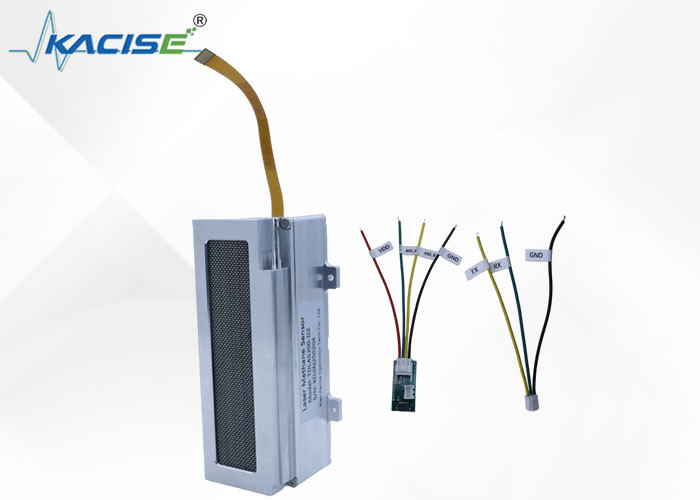

3. Entegre edilmesi kolay, dijital arayüz doğrudan durum ve konsantrasyon çıkışları

3Ölçme prensibi

"Metan molekülleri belirli bir dalga boyundaki ışığı emerler". - Moleküler emilim yelpazesi.
"Şeffaf bir ortam (metan gazı kütlesi) tarafından emilecek ışık miktarı, gaz kütlesinin kalınlığı ve konsantrasyonuna orantılıdır". - Beer-Lambert yasası
Yukarıdaki fizik ilkelerine göre, sızan metan gazının kütlesine sızmak için belirli bir dalga boyundaki bir ışık ışını kullanılabilir.Gaz kütlesindeki metan konsantrasyonu ölçülebilir, ve sadece metana tepki verir (benzersiz seçicilik).
Çoklu yansımalar içeren bir algılama hücresi kullanmak ve lazerin ölçülen gazdan tekrar tekrar geçmesine izin vermek, algılama hassasiyetini çoğaltabilir.

4.Teknik parametreler

*1 Lütfen modülün güç giriş voltajının 5V'den az olmadığından emin olun.

*2 Pompa seçimi önerisi < 500 ml/dakika

5Bulma modülünün boyutları

Algılama modülü ana cihazının boyutları: 115×59×38mm (kablolar ve gaz bağlantıları hariç)
