0.1s Hızlı Yanıt Zamanı TDLAS200 CH4 tespiti için lazer metan sensörü

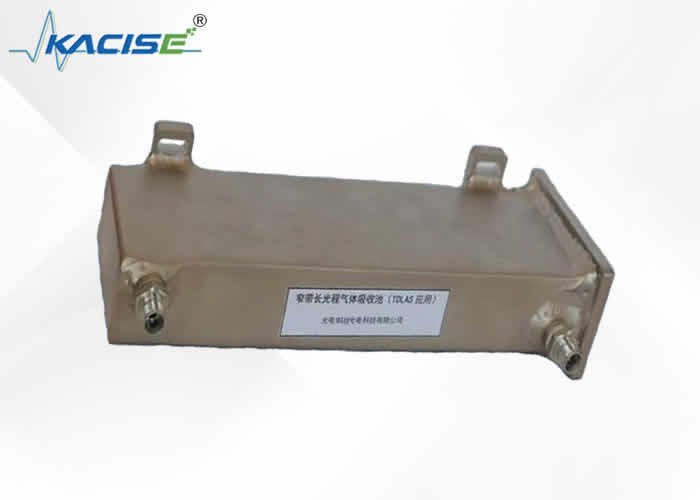

TDLAS200 Lazer Metan Sensörü

Tanıtım

Lazer gaz telemetri modülü, lazer emici spektroskopi teknolojisine dayanarak üretilmiştir.Lazerin optik yol aralığında bir hedef gaz olup olmadığını tespit etmek için belirli bir dalga boyunda bir lazer ışını yayar, böylece hedef gazın konsantrasyonu elde edilir.

Özellikleri

• Yüksek hassasiyet, sadece hedef gazına tepki verir.
• Dahili referans hücresi, otomatik olarak kalibre edilebilir
• Entegre edilmesi kolay, dijital arayüz doğrudan durum ve konsantrasyon çıkışları

Ölçme İlke

"Metan molekülleri belirli bir dalga boyundaki ışığı emerler". - Moleküler emilim yelpazesi.

"Şeffaf bir ortam (metan gazı kütlesi) tarafından emilecek ışık miktarı, gaz kütlesinin kalınlığına ve konsantrasyonuna orantılıdır". - Beer-Lambert yasası

Yukarıdaki fizik ilkelerine göre, sızan metan gazının kütlesine girmek için belirli bir dalga boyundaki bir ışık ışını kullanılabilir.Gaz kütlesindeki metan konsantrasyonu ölçülebilir, ve sadece metana tepki verir (benzersiz seçicilik).

Çoklu yansımalara sahip bir algılama hücresi kullanmak ve lazerin ölçülen gazdan tekrar tekrar geçmesine izin vermek, algılama hassasiyetini çoğaltabilir.

Teknik parametreler

*1 Lütfen modülün güç giriş voltajının 5V'den az olmadığından emin olun.

*2 Pompa seçimi önerisi < 500 ml/dakika

Algılama modülünün boyutları

Algılama modülü ana cihazının boyutları: 115×59×38mm (kablolar ve gaz bağlantıları hariç)

Hava girişi ucuna 0,45um PTFE hidrofobi bir filtre eklemek önerilir; egzoz ucunda hava pompası ve ses kesici filtresi bağlanmalıdır.
