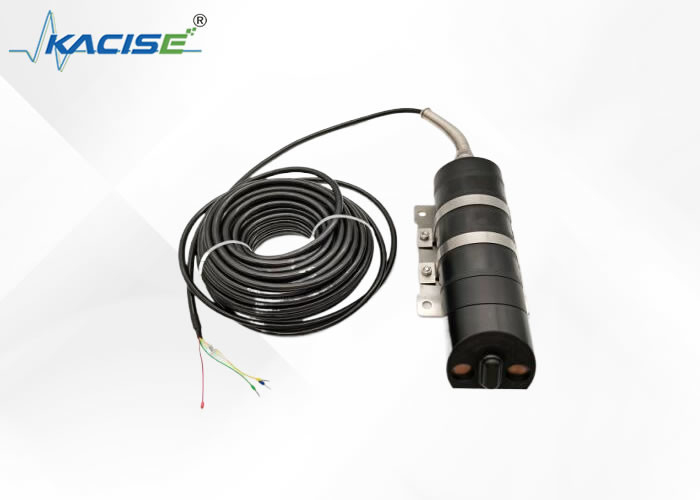

Ultrasonik Doppler Akışölçer ± 1% Akış Hızı Doğruluğu IP68 Koruma ve 10.8VDC ~ 26.4VDC Sel İzleme için Güç Tedarikçisi

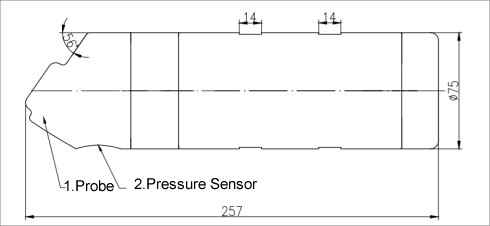

Ultrasonik Doppler akış ölçer, Doppler etkisine dayanmaktadır. Prob, yukarı doğru eğik bir ultrasonik dalga demeti gönderir. Ultrasonik dalgalar sıvı içinde yayılır. Akışkan kabarcık veya parçacık gibi yabancı maddeler içerebilir (akışkandaki yabancı maddelerin su akışıyla aynı hıza sahip olduğu düşünülebilir). Ultrasonik dalgalar sıvıdaki yabancı maddelerle temas ettiğinde yansıyan ultrasonik dalgalar bir Doppler frekans kayması Δf üretecektir. Doppler frekans kayması Δf akış hızıyla orantılıdır. Sıvının akış hızı, Doppler frekans kayması Δf ölçülerek ölçülebilir.

Ultrasonik Doppler akış ölçer, borular, kanallar veya nehirlerdeki su akış hızlarını ölçmek için kullanılan bir cihazdır. Öncelikle aşağıdakiler de dahil olmak üzere birçok önemli alanda kullanılmaktadır:

• Sel felaketi izleme
• Kanalizasyon deşarj ölçümü
• Doğal nehirlerin izlenmesi
• Belediye su temini ve drenaj sistemleri
• Su kaybı ve sızma takibi
• Sulama proses kontrolü
• Haliç ve gelgit çalışmaları
• ies ve su tasarrufu
• Kıyı erozyonu araştırması
• Menfez akışı izleme
• Yol drenaj değerlendirmesi
• Kanal akış çalışmaları
• Nehir süreci izleme

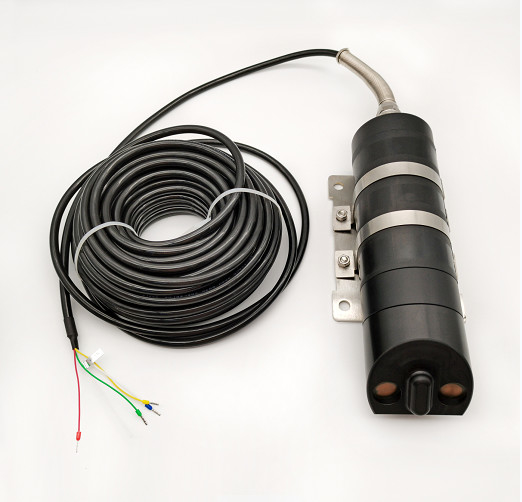

Güç kablosu:

Güç kaynağının pozitif kutbuna bağlı kırmızı kablo (12V+ veya 24V+);

Güç kaynağının negatif kutbuna bağlı yeşil kablo (12V- veya 24V-);

Sinyal kablosu:

Beyaz kablo RS485A'ya (T/R+) bağlı;

Sarı kablo RS485B'ye (T/R-) bağlı;

Şeffaf hava kanalı:

※Atmosfer ile engellenmeden tutulmalı ve montaj sırasında korumaya dikkat edilmelidir.özellikle iplik geçirme borusundan geçerken, su girişini önlemek için iplik geçirmeden önce onu bantla korumak gerekir. Su girişi meydana gelirse, su derinliği hatalarına ve diğer olaylara neden olabilir.

Şeffaf hava kanalı katlanamaz ve boruya iplik geçirilirken bükülme açısı ﹤90° olamaz.
