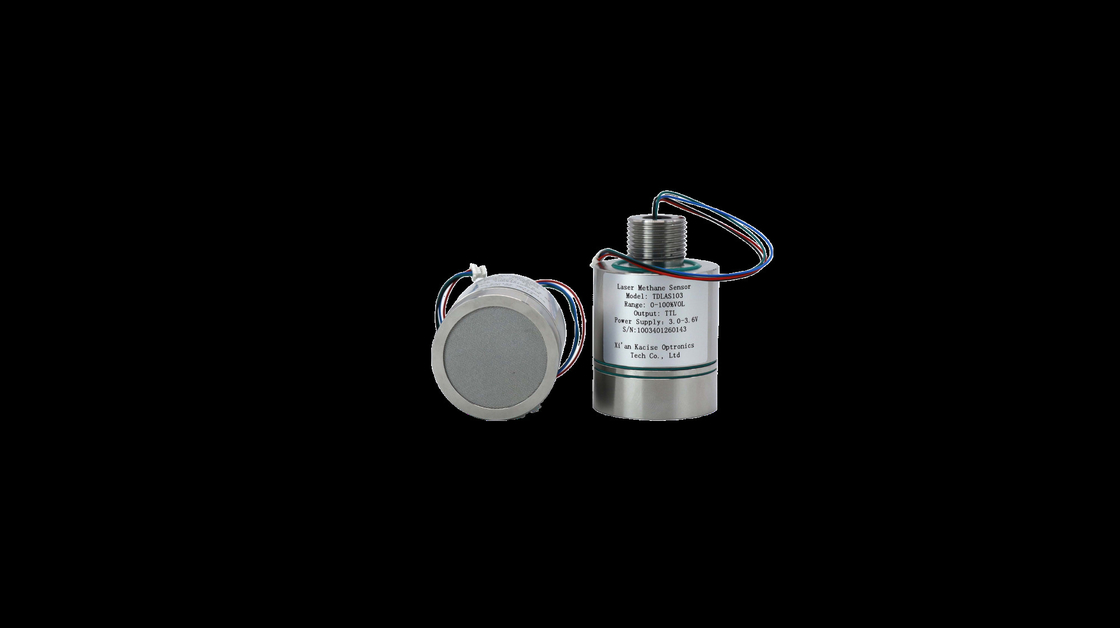

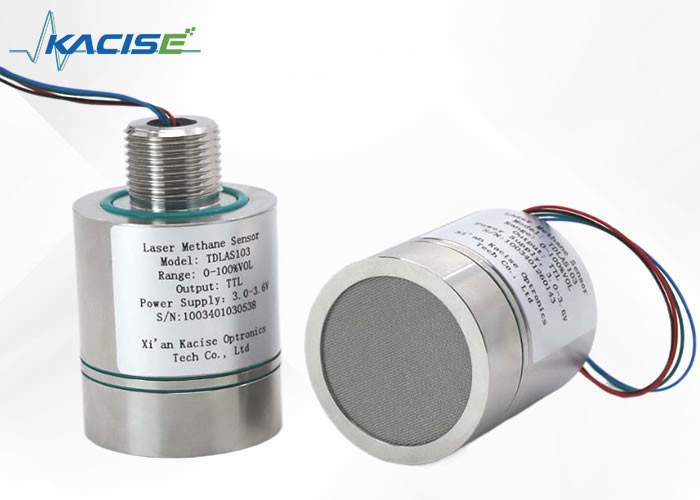

Özelleştirilebilir 0-20% VOL Metan Hava Sensörü Modülü 210mA'lık Zirve Akımı

Tanıtım

TD-LAS teknolojisini kullanan 3.3V metan sensörü, su buharı ve diğer gazlardan gelen müdahaleye dirençli bir şekilde 1653.7nm lazer kullanarak benzersiz emilim spektrumundan metanı algılar.Doğrudan emilim ile dalga boyu modülasyonu birleştirmek, genişletilmiş emilim ve yüksek hassasiyet için "N" tipi optik yol yapısına sahiptir. Düşük sıcaklıklı lazer bileşenleri ve sıcaklık düzeltme algoritması ile donatılmıştır.Algılayıcı çeşitli ortamlarda iyi çalışır.Standart iletişim protokolü ve threaded arayüzü uyumluluğunu artırır, bu da metan sızıntısını tespit etmek ve yemek, kimyasal ve kömür madenciliği gibi endüstrilerde alarmlar için idealdir.

Özellik

•Yüksek algılama doğruluğu

Doğrudan ve dalga boyu modülasyonu teknolojisi katlı optik yol tasarımı ile birleştirilmiş, ölçüm hatası ≤±6% gerçek değer @25°C

•Çevreye iyi uyumluluk

Geniş sıcaklık telafi düzeltme algoritması, -40 ~ + 70 °C uygulamasını karşılayabilir

•Güçlü bir müdahale karşıtı

Metan "parmak izi spektrumu" lazer emilim algılama teknolojisi, zehirlenme, su buharı ve diğer gaz müdahalesi;

•Güçlü yapısal koruma

Paslanmaz çelik malzeme tasarımı, patlama geçirmez Exia IIC T6 Ga seviyesini karşılar

•Düşük maliyet

Uzun kullanım süresi, düşük güç tüketimi, modüler tasarım, entegre edilmesi kolay

Boyutları

Teknik parametreler:

Uygulamalar:

a) Algılayıcı sürekli olarak ölçülen metan konsantrasyonunu, ölçülen sıcaklığı, ölçülen basıncı, lazer sinyali gücünü,lazer çalışma sıcaklığı ve hata kodu standart TTL seri bağlantı noktasından

b) Kendi kendini test etme fonksiyonuna sahiptir, bu da lazerin, fotoelektrik dedektörün ve voltaj stabilizasyon sensörünün normal olup olmadığını tespit edebilir ve hata noktasını ortadan kaldırmaya yardımcı olur.

İletişim Arayüzü ve Tanımı

Arayüz biçimi: SH1.0mm/4P

Kablo uzunluğu: 200 mm

İletişim Protokolü

(1) İletişim arayüzü yapılandırması

UART seri portu: Baud oranı: 115200, veri bitleri: 8 bit,

Dur bit: 1 bit, eşitlik bit: kontrol yok

(2) İletişim protokolünün açıklaması

Algılayıcı çalıştırıldıktan sonra, bir ön işleme (6-10s) döneminden geçer ve daha sonra periyodik olarak (1Hz) sabit uzunluklu bir dize çıkarmaya başlar.

Çıktı dize analiz (örnek):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: çerçeve başı;

+000.00: metan konsantrasyon değeri, iki ondalık nokta ayrılmıştır, birim % vol;

+ 24.0: çevre sıcaklığı, birim °C;

1006.22: çevre basıncı, birim hPa;

16.1: lazer ışığı yoğunluğu ve etkili aralığı 3.6 21.6;

006.0: büyütme faktörü, normal aralık 1.0-126.0;

00: hata kodları

01: anormal optik sinyal; 02; ortam sıcaklığı veya anormal basınç; optik sinyal çok güçlü; 04 lazer sıcaklığı anormalliği;

05Işık sinyali çok zayıf.

13: xor kontrol kodu

Hata kodu

Önlemler

a) Sensörün çalışma voltajı 3.3V ve seri arayüz düzeyi 3.3V'dir;

b) sensör hassas optik bileşenler içerir, lütfen şiddetli çarpışmayı önleyin;

c) Çalışma ortamı koşulları: -40°C ~ +70°C

d) Nitelikli nem 0-99% RH (kondansiyonsuz).

Not: Sensörün çalışma voltajı 3.3V'dir. Sensörün hasar görmesini önlemek için 3.6VDC'yi aşan güç kaynağı voltajını sensöre bağlamak yasaktır.

Destek ve Hizmetler

Gaz Detektörü Sensörleri için uzman sorun giderme, onarım ve bakım da dahil olmak üzere teknik destek sunuyoruz.Ve biz ürün belgeleri ve kılavuzları sağlıyoruzÜrün seçimi ve özelleştirme konusunda size yardımcı oluruz, gaz dedektörlerinizin en iyi şekilde çalışması için en yüksek seviye hizmeti sağlarız.

Ambalaj ve Nakliye:
Ürün ambalajı:
Gaz Detektörü Sensör birimi
Kullanıcı kılavuzu
Montaj donanımı
Kalibrasyon sertifikası
Nakliye Bilgisi:
Beklenen teslimat süresi: 5-8 iş günü
