POM Sensörü IP68 Koruma Seviyesi ve 0.0001L/s Akış Çözünürlüğü ile Ultrasonik Doppler Akışölçer

0.0001L/s Ultrasonic Flow Meter

IP68 Ultrasonic Flow Meter

POM Sensor Ultrasonic Flow Meter

Place of Origin:

China (Mainland)

Marka adı:

Kacise

Sertifika:

certificate of explosion-proof, CE

Model Number:

KDF1000

Bizimle İletişim

Teklif Et

Ürün Ayrıntıları

Depolama Sıcaklığı:

-20~80°C

Akış Aralığı:

1L/s~99999,99m3/saat

Sensör koruma seviyesi:

IP68

Sensör koruma seviyesi:

IP68

Akış çözünürlüğü:

0,0001L/sn

Akış çözünürlüğü:

0,0001L/sn

Çalışma Sıcaklığı:

0 ～ 60 ℃

Verici koruma seviyesi:

IP65

Güç Kaynağı:

10,8 VDC～26,4 VDC

Sensör Malzemesi:

Pom

Vurgulamak:

0.0001L/s Ultrasonic Flow Meter

IP68 Ultrasonic Flow Meter

POM Sensor Ultrasonic Flow Meter

Ödeme ve Nakliye Şartları

Minimum Order Quantity

1pcs

Packaging Details

each unit has individual box and all boxes are packed in standard packages or customers requests available

Delivery Time

5-8 work days

Ödeme koşulları

Banka havalesi, Western Union, MoneyGram

Supply Ability

1000 Pieces per Week

İlişkili Ürünler

Video

KUFS2000C DN32-DN6000 borular için iki yönlü ölçümlü ultrasonik akış ölçümünde patlama geçirmez sıkıştırıcı

En İyi Fiyatı Alın

Yüksek akış doğruluğuyla kablosuz pil ile çalışan taşınabilir ultrasonik akışölçer

En İyi Fiyatı Alın

Yüksek hassasiyetli ±1% Portatif ultrasonik akış ölçer, dijital su akışı ölçümü için RS485 Modbus iletişim

En İyi Fiyatı Alın

DN32~6000 Borular ve RS485 Modbus için Non-invazif Ölçümlü Akış Ölçer Üzerinde Ultrasonik Kelepçe

En İyi Fiyatı Alın

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

1.Giriş

1.1 Ölçme prensibi

Ultrasonik Doppler akış ölçer, ultrasonik Doppler akış ölçerin akış hızını, su seviyesini ve sıcaklığını RS485 aracılığıyla toplayan ve sahadaki fiili duruma göre çeşitli kanal parametrelerini giren bir ana bilgisayardır. Su akış alanı S (㎡), kanal parametreleri ve toplanan su seviyesi H (m) kullanılarak hesaplanır ve anlık akış hızı (Q=V*S), su akış alanı ile akış hızı V (m/s) çarpılarak hesaplanır ve kümülatif akış hızı, akış hızının kümülatif zamanla çarpılmasıyla hesaplanır.

Bundan şunu bilebiliriz: Q=V*S

Anlık akış hızı * zaman farkı = kümülatif akış hızı

1.2 Bileşim

KDF1000 serisi debimetre, doğal sularda, kanallarda veya boru hatlarında suyun hızını ve akışını ölçen bir üründür.

Akış ölçer iki parçaya bölünmüştür: bir kabloyla bağlanan sensör ve ana bilgisayar.

Kanallar ve nehirlerdeki suyun hızını ve akışını ölçebilir ve su seviyesi, sensörün üst kısmından 20 cm'den daha yüksektedir.

Boru ve menfezlerdeki suyun hızını ve akışını ölçebilir. Su seviyesi sensörün üst kısmından 20 cm'den fazla yüksekte olmalı ve borunun iç çapı ≥ 500 mm olmalıdır.

2.Teknik Özellikler

Güç kaynağı	Güç kaynağı aralığı: 10.8VDC~26.4VDC; RS485 12V güç tüketimi: 88mA±1mA (yaklaşık 1,06W) RS485 24V güç tüketimi: 52mA±1mA (yaklaşık 1,25W) RS485+4~20mA 12V güç tüketimi: 110 mA±1mA (yaklaşık 1,32W) RS485+4~20mA 24V güç tüketimi: mA çıkışı olmayan 24V güç kaynağı
Çıkış özellikleri	RS485/ModBus standart protokolü; 4~20mA (fabrika varsayılanı olmadan)
Ölçüm performansı	Akış aralığı: 1L/s~99999,99m3/sa; Su derinliği aralığı: 0,02~3m, 0,02~10m (lütfen sipariş vermeden önce maksimum su derinliğini onaylayın); Ekran arayüzü 1: su seviyesi, anlık akış, kümülatif akış; Ekran arayüzü 2: su seviyesi, akış hızı, kesit alanı, sıcaklık; Akış çözünürlüğü: 0,0001L/s.
Fiziksel özellikler	Bölünmüş kabuk malzemesi: ABS, sensör malzemesi: POM; Sensör koruma seviyesi: IP68; Verici koruma seviyesi: IP65; Sensör arasındaki kablo: Hava kanallı 4 çekirdekli korumalı kablo, fabrika varsayılan uzunluğu 10 metre, kablo çapı 8 mm (diğer kablo uzunluklarının özelleştirilmesi gerekir).
Çalışma ortamı	Çalışma sıcaklığı: 0~60°C (donmayan durum); Depolama sıcaklığı: -20~80°C;

3.Boyutlar

3.1 Ürün resmi

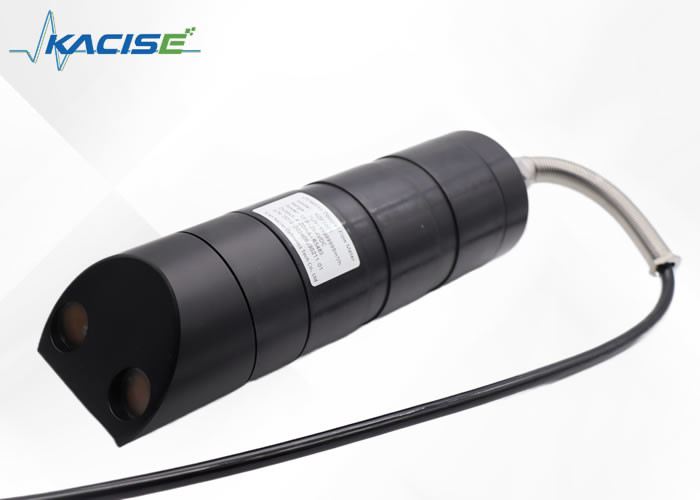

POM Sensörü IP68 Koruma Seviyesi ve 0.0001L/s Akış Çözünürlüğü ile Ultrasonik Doppler Akışölçer 0

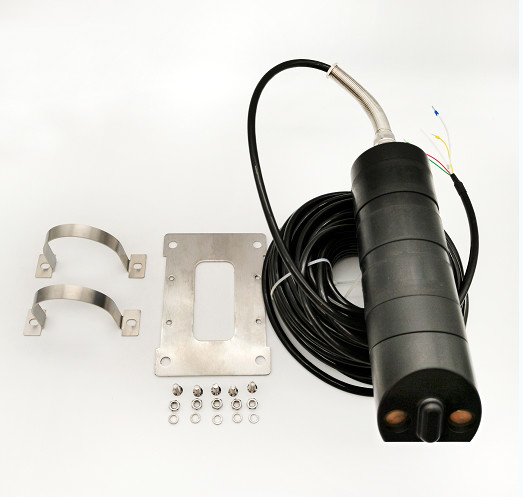

Sensörün fiziksel resmi (tüm aksesuarlar dahil)

POM Sensörü IP68 Koruma Seviyesi ve 0.0001L/s Akış Çözünürlüğü ile Ultrasonik Doppler Akışölçer 1

Ultrasonik Doppler akış ölçerin (ana bilgisayar) fiziksel resmi

3.2 yapı boyutu

POM Sensörü IP68 Koruma Seviyesi ve 0.0001L/s Akış Çözünürlüğü ile Ultrasonik Doppler Akışölçer 2

4. Kurulum Talimatları

4.1 Montaj şeması

Fabrika aksesuarlarında dört adet sabitleme plakası bulunmaktadır. Lütfen şekle bakın. Sabitledikten sonra alet kutusuna veya ahşap tahtaya monte edilebilir.

POM Sensörü IP68 Koruma Seviyesi ve 0.0001L/s Akış Çözünürlüğü ile Ultrasonik Doppler Akışölçer 3

Ultrasonik Doppler debimetre fabrikası aksesuar listesi
HAYIR.	İsim	Model/Şartname	miktar
1	Ultrasonik Doppler akış ölçer ana bilgisayarı		1
2	Ultrasonik Doppler debimetre sensörü		1
3	(Sensör fabrikası aksesuarları dahil)		1
4	Montaj taban plakası	M6*16	4
5	Düz başlı makine vidaları		2
6	Kelepçeler		4
7	Montaj contaları	M4*12	4
8	Çapraz yuvarlak başlı kendinden kılavuzlu vidalar	M4*25	4

4.2 Kablolama

POM Sensörü IP68 Koruma Seviyesi ve 0.0001L/s Akış Çözünürlüğü ile Ultrasonik Doppler Akışölçer 4

Ultrasonik Doppler akış ölçer ve ana bilgisayar bağlantı şeması

5.Uygulama

POM Sensörü IP68 Koruma Seviyesi ve 0.0001L/s Akış Çözünürlüğü ile Ultrasonik Doppler Akışölçer 5

POM Sensörü IP68 Koruma Seviyesi ve 0.0001L/s Akış Çözünürlüğü ile Ultrasonik Doppler Akışölçer 6

POM Sensörü IP68 Koruma Seviyesi ve 0.0001L/s Akış Çözünürlüğü ile Ultrasonik Doppler Akışölçer 7
