Ürün Tanımı:

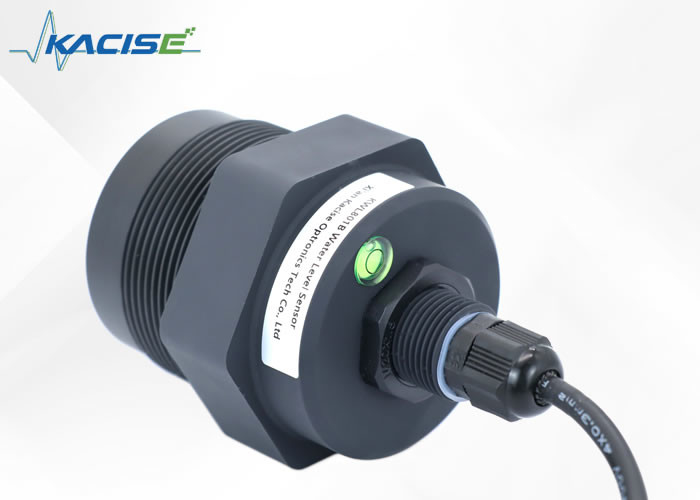

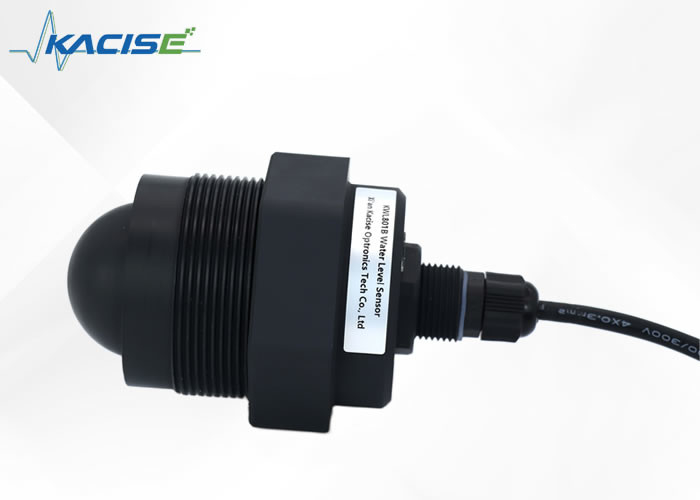

KWL801B-RS485 radar seviye sensörü, seviye ölçümleri için DB50/T 826-2017 ulusal standardına uygun en son teknoloji cihazıdır.Çekirdek bileşeni tamamen mühürlü bir IP68 su geçirmez tasarımı kullanır, ürünün zorlu ortamlarda bile güvenli kalmasını sağlar.
KWL801B-RS485 radar seviye sensörünün maksimum ölçüm aralığı, 6 cm'den az olan ultra-minimal kör nokta ile 40 metreye kadar uzanır.Daha yüksek frekans ve daha geniş bant genişliği sayesinde.
Bu radar seviyesi sensörü hızlı ve kolay bir şekilde kurulum için sabit bir destekle donatılmıştır.Ve bu yüzden hem zaman tasarrufu hem de doğru olan basit bir kurulum yöntemi tasarladık..
Özellikleri:
- Kendi geliştirdiği CMOS milimetre dalga RF çipine dayanıyor
- Daha kompakt RF mimarisi
- Daha yüksek sinyal-gürültü oranı
- Daha küçük ölü bölge
- 5GHz çalışma bant genişliği
- Daha yüksek ölçüm çözünürlüğü ve ölçüm doğruluğu
- Kurulum ortamındaki müdahaleden daha az etkilenmek
- Kurulumu daha uygun ve
- Entegre düz antenin modern tasarımı
Teknik özellikler:
| Model |
KWL801B-RS485 |
| Ölçme sıklığı |
80GHz |
| İletişim |
RS485 |
| Alım sıklığı |
≥200ms/ yapılandırılabilir |
| Çalışma akımı |
12V/14mA |
| Uzaklık ölçüm doğruluğu |
±2 mm |
| İletişim protokolü |
Modbus/ Metin protokolü |
| Anten ışın genişliği |
±2.75° |
| Besleme voltajı |
9~24V |
| Ölçüm aralığı |
0.2~40m
0.18 ~ 30m
0.1~15/20m
0.06~3/5/10m
|
| RF impuls akımı |
100mA/20ms |
| Çalışma nemliği |
0~95% |
| İpek türü |
G iplik/ özel |
| Çalışma sıcaklığı |
-40~75°C |
| Suya dayanıklılık derecesi |
IP68 |
| Net ağırlık |
0.6kg |

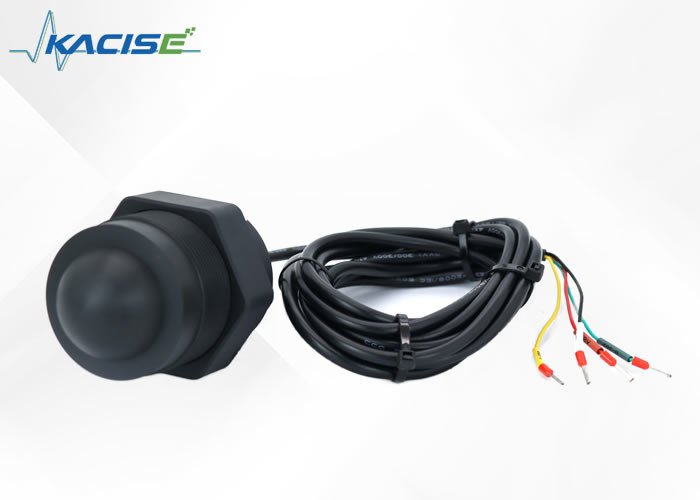

Kablolama talimatları
| Kırmızı çizgi. |
VCC (9~24V güç kaynağı) |
| Siyah çizgi |
GND |
| Sarı çizgi |
485-A |
| Yeşil çizgi |
485-B |
Boyut:
Kurulum:
(1) Sensörün orta yüzeye dik olduğundan emin olun.
(2) İletim ışınının, müdahale nesneleri ışınlamasını ve sahte yankılar üretmesini önleyin.
Tipik çalışma koşulları için aşağıdakilere bakın:
Uygulamalar:
Radar Seviye Sensörü Açıklandı
Radar seviye sensörü, sıvı veya katı maddelerin seviyesini doğru bir şekilde ölçmek için zaman alanı yansıması (TDR) ilkesini kullanan bir cihazdır.Algılayıcı, ışık hızıyla kablo veya prob boyunca yayılan elektromanyetik bir darbeleri kullanır.
Nabız ölçülen ortamın yüzeyine ulaştığında, bunun bir kısmı yankı olarak nabız vericiye yansıtılır. Nabız daha sonra geldiği yol boyunca geri döner.Göndericinin ve ölçülen ortamın yüzeyi arasındaki mesafe, darbenin yayılma süresine doğrudan orantılıdır..
Darbelerin yayılma süresini kullanarak, radar seviye ölçüm cihazı ölçülen ortamın yüksekliğini hesaplayabilir.Bu, nabızın vericiden ölçülen ortamın yüzeyine ve tekrar vericine gitmesi için gereken zamanı kullanarak elde edilir..
Destek ve Hizmetler:
Radar Seviyesi Göndericisi ürünü, optimum performans ve müşteri memnuniyetini sağlamak için çeşitli teknik destek ve hizmetlerle birlikte gelir.
1Kurulum rehberliği ve desteği: Uzman ekibimiz, Radar Seviye Göndericisinin doğru şekilde kurulmasını ve düzgün çalışmasını sağlamak için kurulumunda yardımcı olabilir.
2Eğitim: Müşterilerin ürün ve özellikleriyle tanışmasına yardımcı olmak için eğitim programları sunarız.
3Bakım ve onarım hizmeti: Takımımız, Radar Seviye İleticisini en iyi durumda tutmak ve ömrünü uzatmak için bakım ve onarım hizmeti sağlayabilir.
4. Teknik destek: Teknik destek ekibimiz, sorunlar ve teşhis sorunları da dahil olmak üzere müşterilerin ürünle ilgili sorularına veya endişelerine cevap vermek için mevcuttur.
5Kalibrasyon Hizmetleri: Radar Seviye Göndericisinin ölçümlerinin doğruluğunu sağlamak için kalibrasyon hizmetleri sunuyoruz.
Genel olarak,Hedefimiz müşterilerimizin Radar Seviye İletici ürünlerinden en iyi şekilde yararlanmasına yardımcı olmak ve satın almalarından memnun olmalarını sağlamak için kapsamlı teknik destek ve hizmetler sunmaktır..
Ambalaj ve Nakliye:
Ürün ambalajı:
- Radar seviye vericisi güvenli bir şekilde karton bir kutuya paketlenmiş olacak.
- Kutu nakliye sırasında herhangi bir hasarı önlemek için koruyucu malzemelerle doldurulacaktır.
- Ürün ayrıca ekstra koruma için baloncuğa sarılacak.
Nakliye:
- Nakliyeyi saygın bir kurye hizmeti halleder.
- Müşterilere sevkiyatlarının durumunu izlemek için bir izleme numarası verilecektir.
- Nakliye ücretleri, müşteri tarafından seçilen varış noktasına ve nakliye yöntemine bağlı olarak değişecektir.
