Ürün Açıklaması:

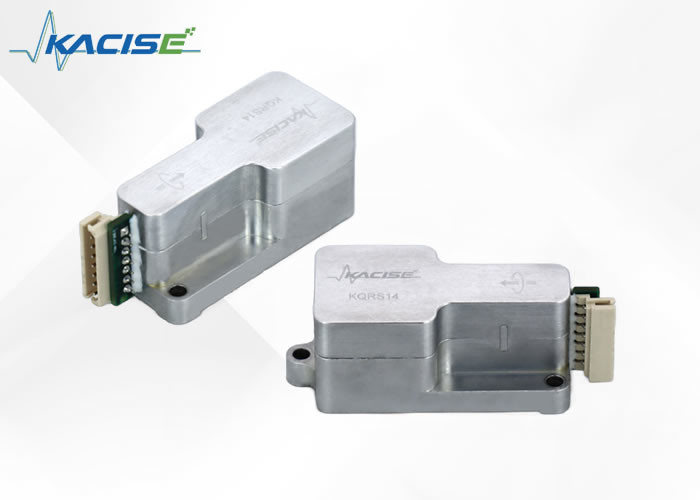

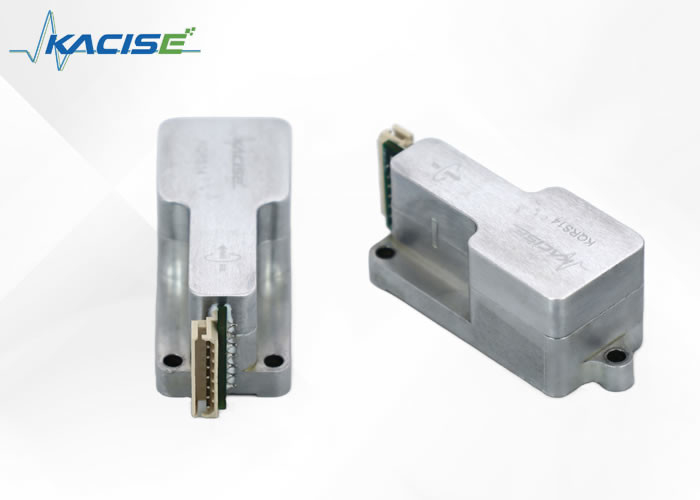

KQRS14 Açısal Dönüş Hızı Sensörü
KQRS14, açısal dönüş hızlarını ölçmek için tasarlanmış çok yönlü bir katı hal atalet sensörüdür. Temel özelliklerinden biri, olağanüstü doğruluk ve güvenilirlik sağlayan yekpare kuvars algılama elemanıdır. Ek olarak, daha fazla rahatlık için dahili güç düzenlemesi ve DC giriş işlemi içerir.
Özel ihtiyaçlarınıza bağlı olarak KQRS14'ün iki versiyonu mevcuttur. Bunlardan ilki, özellikle standart pil gücü kullanmayı tercih edenler için kullanışlı olan +12Vdc versiyonudur. Bu sürüm, güvenilir, tavizsiz performans sağlayan yüksek düzeyde +1,0 ila +4,0 Vdc çıkışa sahiptir.
KQRS14'ün ikinci versiyonu artı ve eksi15 Vdc modelidir. Bu, ±5 Vdc çift kutuplu çıkış arayan kişiler için idealdir. Bu sürüm geleneksel çift taraflı güç kaynaklarıyla kullanılmak üzere tasarlanmıştır.
Özellikler:
- Kompakt, Hafif Tasarım
- Geniş Sıcaklık Aralığı
- DC Girişi/Yüksek Seviye DC Çıkışı
- Dahili Güç Düzenlemesi
- Yüksek Güvenilirlik
- Darbeye Dayanıklı
Teknik Parametreler:
| Parametre |
KQRS14-0XXXX-102** |
KQRS14-0XXXX-103** |
| Güç Gereksinimleri |
| Giriş Gerilimi |
+9 ila +18 Vdc |
+9 ila +18 Vdc |
| Giriş Akımı |
<20 mA |
<25 mA (her besleme) |
| Performans |
| Standart Aralıklar |
±50,100,200,500°/sn. |
| Tam Ölçekli Çıkış (Nominal) |
+1,0 Vdc (-FS) ila +4,0 Vdc (+FS) |
±5 VDC |
| Ölçek Faktörü Kalibrasyonu (22°C Tipik'te) |
Değerin ±%2'si |
| Ölçek Faktörü Aşırı Sıcaklık (22°C Tipik Sapma) |
≤%0,06/°C |
| Önyargı Kalibrasyonu (22°C'de Tipik) |
+2,5 ±0,045 Vdc |
0,0±0,075 Vdc |
| Sıcaklık Üzerindeki Önyargı Değişimi (22°C'den Sapma) |
<3,0°/sn. |
| Kısa Süreli Eğilim Kararlılığı (sabit sıcaklıkta 100 saniye) |
<0,05°/sn, tipik |
| Uzun Vadeli Önyargı Kararlılığı (1 yıl) |
≤1,0°/sn. |
| G Hassasiyeti (Tipik) |
≤0,06°/sn/g |
| Başlatma Süresi (Tipik) |
<2,0 saniye |
| Bant Genişliği (-90° Faz Kayması) |
>50Hz |
| Doğrusal Olmama (Tipik) % Tam Aralık |
FR'nin %≤0,05'i |
| Eşik/Çözünürlük |
≤0,004°/sn.* |
| Çıkış Gürültüsü (DC - 100 Hz) |
≤0,05°/sn./√Hz* |
≤0,02°/sn./√Hz* |
| Ağırlık |
≤50 gram |
| Ortamlar |
| Çalışma Sıcaklığı |
-40°C ila +85°C |
| Depolama Sıcaklığı |
-55°C ila +100°C |
| Titreşimle Çalıştırma*** |
5 grm 20 Hz ila 2 kHz rastgele |
| Titreşimle Hayatta Kalma*** |
10 grm 20 Hz ila 2 kHz rastgele 5 dakika/eksen |
| Şok |
200g, herhangi bir eksen |
Boyutlar:
Arayüzün Açıklaması:
KQRS14-0XXXX-102 pin ataması
| Sayı |
Açıklamak |
Sayı |
Açıklamak |
| 1 |
Güç ve Sinyal Topraklaması |
5 |
Hız Çıkışı |
| 2 |
+Vdc Girişi |
6 |
Bağlantı yok, Açık Bırakın |
| 3 |
Bağlantı yok, Açık Bırakın |
7 |
Dahili test |
| 4 |
Bağlantı yok, Açık Bırakın |
|
|
KQRS14-0XXXX-103 pin ataması
| Sayı |
Açıklamak |
Sayı |
Açıklamak |
| 1 |
-VDC Girişi |
5 |
Hız Çıkışı |
| 2 |
+Vdc Girişi |
6 |
Bağlantı yok, Açık Bırakın |
| 3 |
Güç Topraklaması |
7 |
Dahili test |
| 4 |
Sinyal Toprağı |
|
|
Uygulamalar:
Çeşitli Uygulamalar için Geliştirilmiş Kararlılık ve Kontrol
- Platform Stabilizasyonu
- Kısa Süreli Gezinme
- GPS Arttırma
- Kamera Sabitleme
- Enstrümantasyon
- Sürüş Kontrolü Stabilizasyonu
- Rüzgar Türbini Kontrolü
Platform stabilizasyonu, istikrarlı hareket sağlamak ve hareket hastalığını azaltmak için tekneler ve drone'lar gibi platformların stabilitesini artırır. Kısa süreli navigasyon, alışılmadık alanlarda gezinmeye yardımcı olur ve GPS sinyallerindeki kesintileri telafi eder.
GPS artırma teknolojimiz, GPS sinyallerinin doğruluğunu geliştirerek onları daha güvenilir hale getirir ve çeşitli uygulamalar için kesin konum bilgileri sağlar. Kamera sabitleme, kamera sarsıntısını ve titreşimi telafi ederek net ve sabit görüntüler sağlar.
Enstrümantasyon, çeşitli uygulamalardaki verilerin ölçümünü ve analizini geliştirir. Sürüş kontrolü stabilizasyonu, daha konforlu bir sürüş için araçlardaki gürültüyü, titreşimi ve sertliği (NVH) azaltırken rüzgar türbini kontrolü, gelişmiş kontrol algoritmaları aracılığıyla rüzgar türbinlerinin performansını optimize eder.
Destek ve Hizmetler:
Elektronik Jiroskop Sensörümüz, çeşitli uygulamalarda hassas hareket algılama sağlayacak şekilde tasarlanmıştır. Ürün teknik desteğimiz ve hizmetlerimiz, jiroskop sensörümüzü projelerinize etkili bir şekilde entegre edebilmenizi ve kullanabilmenizi sağlamaya adanmıştır.
Teknik Destek:
- Kapsamlı çevrimiçi belgeler: Elektronik Jiroskop Sensörümüzle ilgili her türlü teknik sorunuzda size yardımcı olacak ayrıntılı ürün özelliklerine, entegrasyon kılavuzlarına ve sorun makalelerine erişin.
Hizmetler:
- E-posta desteği: Karşılaşabileceğiniz teknik sorunlarla ilgili kişiselleştirilmiş yardım için özel destek ekibimize ulaşın.
Elektronik Jiroskop Sensörümüzü tam potansiyeliyle kullanmanız için ihtiyaç duyduğunuz desteği size sağlamaya kararlıyız.
Paketleme ve Nakliye:
Elektronik Jiroskop Sensörü, cihazın nakliye sırasında güvenli ve hasarsız kalmasını sağlamak için sağlam, anti-statik bir ambalaj içinde muhafaza edilmiştir. Ambalajın iç kısmı, şokları ve titreşimleri emerek sensörün hassas bileşenleri için ek koruma sağlayan bir yastıklama malzemesiyle kaplanmıştır.
Gönderimden önce her paket mühürlenir ve sensörün güvenli bir şekilde kapatıldığını garanti etmek için kapsamlı bir incelemeye tabi tutulur. Ambalajın dış kısmı, dikkatli kullanımı kolaylaştırmak ve alıcıyı kapalı cihaz hakkında bilgilendirmek için kullanma talimatları ve paket içeriğiyle açıkça etiketlenmiştir.
Nakliye için, paketlenmiş Elektronik Jiroskop Sensörü, nakliye zorluklarına dayanacak şekilde tasarlanmış daha büyük, dayanıklı bir karton kutuya yerleştirilir. Bu kutu ayrıca ambalaj bandıyla sabitlenir ve gerekirse nakliye sırasında kutunun içinde hareket etmesini önlemek için ilave yastıklama malzemeleri eklenir.
Her gönderi, envanter takibi ve kalite kontrol amacıyla ürün bilgilerini ve benzersiz bir seri numarasını içeren ayrıntılı bir sevk irsaliyesi içerir. Paket daha sonra Elektronik Jiroskop Sensörünün hedefine derhal ve bozulmamış durumda ulaşmasını sağlamak için takip ve sigorta seçeneklerine sahip güvenilir bir kurye hizmeti aracılığıyla gönderilir.
