Ürün Tanımı:

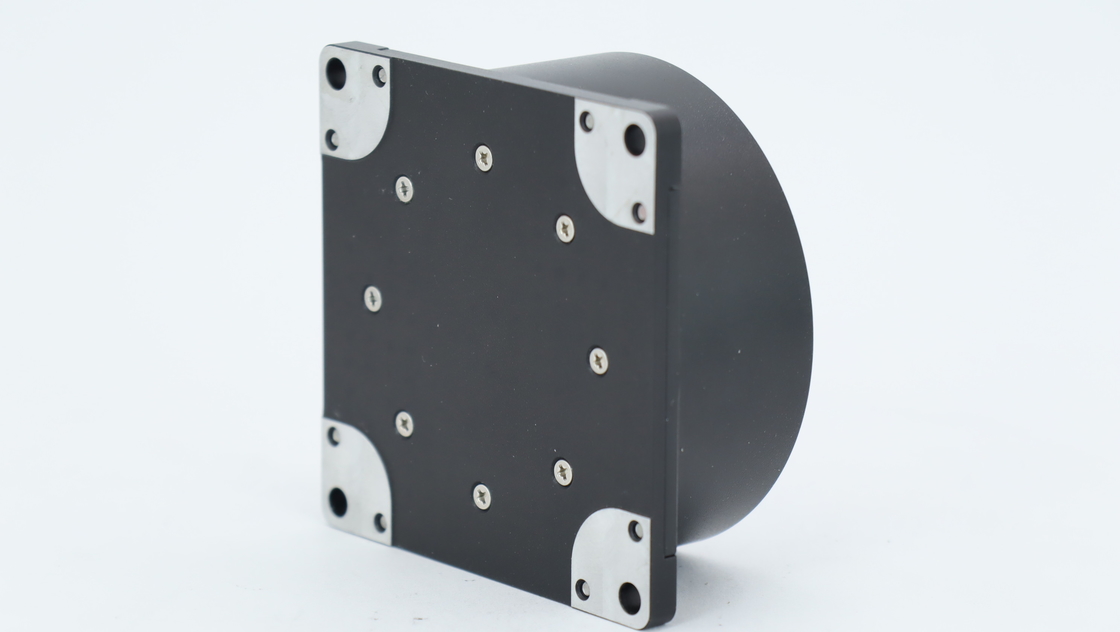

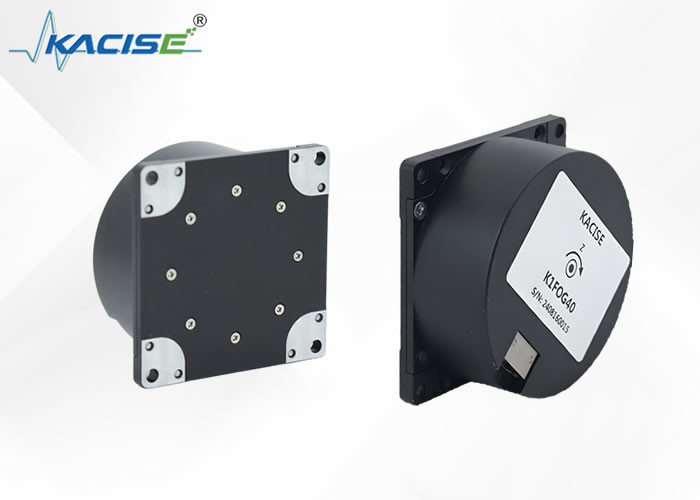

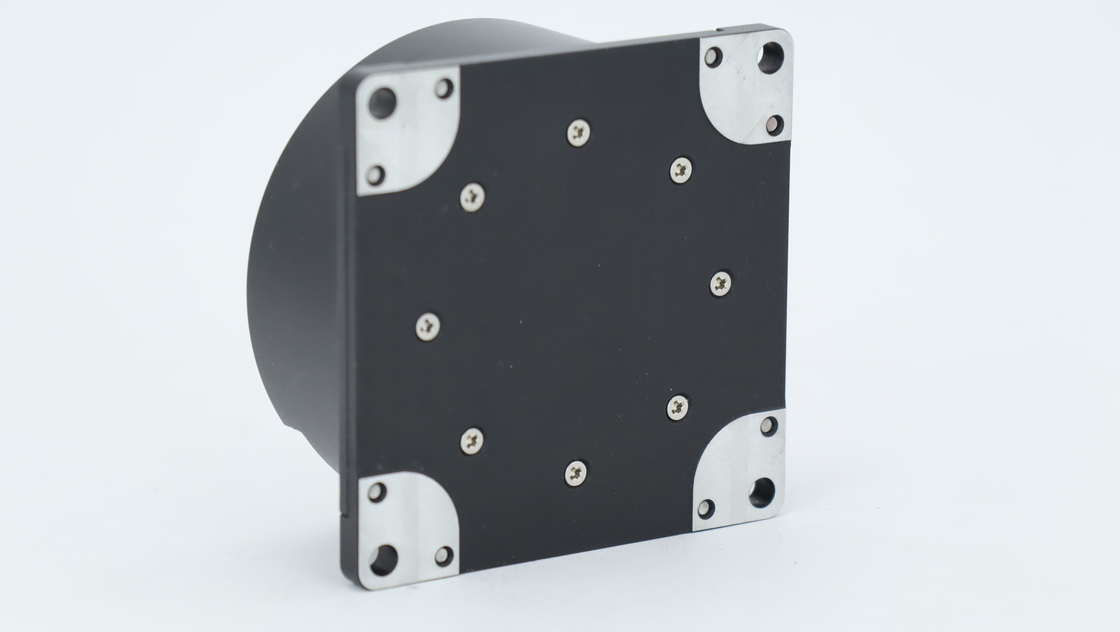

İnersyal açı hızı sensörünün genel görünümü
Burada sunulan ürün, duyarlılık ekseni boyunca dönüş açı hızını doğru bir şekilde ölçmek için optik Sagnac etkisini kullanan bir eylemsizlik açı hızı sensörü olarak tasarlanmıştır.Hareket eden bir nesnenin dönüş hızını tam olarak tespit etmek için tasarlanmış sofistike bir alet..
Teknik Spesifikasyon ve Çalışma
Sensörün işleyişinin merkezinde dijital kapalı döngü algılama devresi bulunur.Sistemin bu ayrılmaz parçası, ışığın saat yönünde hareketinden kaynaklanan optik yol uzunluklarını ayırt etmek için çalışır.Bu tür bir değişim, dış ortamdan uygulanan doğal fiziksel açısal hızdan kaynaklanır. Daha sonra, optik yol sinyalinin voltajı ustaca modüle edilir ve demodüle edilir.
Sensör sadece ölçümleri pasif olarak kaydetmez, kapalı döngü geri bildirim ve kontrolde aktif olarak yer alır.Bu kritik özellik, açısal hız sinyalinin gerçek zamanlı tespitini kolaylaştırır, böylece sensörün zamanında ve doğru dönme hızı verileri sağlamak için birincil işlevini yerine getirir.
Fonksiyonel yetenekler
Sensörün yeteneklerine daha derine inerek, iki temel işlevselliği kapsar: optik açı hızına duyarlı bir birim olarak hizmet eder ve özel bir sinyal algılama mekanizmasına sahiptir.Bu iki bileşeni bütünleştirerek, sensör, kullanıcıya tek eksenli açı artışları ile ilgili hayati bilgileri yetkin bir şekilde sağlar ve iç sıcaklık koşullarını ölçer.
Özellikleri:
- Ürün Adı: Elektronik Giroskop Sensörü
- Ölçek faktörünün doğrusal olmaması (ppm): ≤10
- Önyargı sürüklenmesi (°) / saat (10s pürüzsüz) -45 ~ + 70°C: ≤0.1
- Dinamik aralığı (°) /s: ±500
- Rastgele yürüyüş katsayısı ((o) / h1/2: ≤0.005
- Güçlendirme voltajı (V): +5
- Dikkatli açı hız ölçümü için yüksek hassasiyetli jiroskop
- Gelişmiş gyrosensör düşük yanılsama sürüklenmesi
- Dayanıklı fiber optik jiroteknolojisi entegre
Teknik parametreler:
| - Hayır. |
Test öğesi |
H |
M |
L |
| 1 |
Boyutlar (mm) |
70×70×32 |
70×70×32 |
70×70×32 |
| 2 |
Başlama saati (ler) |
5 |
5 |
5 |
| 3 |
Bias drift (°) / h (10s ve 100s düzeltme, sabit sıcaklık) |
≤0,03 ((10s)
≤0.01 ((100s)
|
≤0.05 |
≤0.3 |
| 4 |
Bias drift (°) / h (10s düzeltme) -45 ~ + 70°C |
≤0.1 |
≤0.15 |
≤0.5 |
| 5 |
Tarafsızlık tekrarlanabilirliği (°) / saat |
≤0.03 |
≤0.05 |
≤0.3 |
| 6 |
Rastgele yürüyüş katsayısı(o)/h1/2 |
≤0.005 |
≤0.01 |
≤0.02 |
| 7 |
Ölçek faktörünün doğrusal olmaması (ppm) |
≤10 |
≤20 |
≤50 |
| 8 |
Ölçek faktörü tekrarlanabilirliği (ppm) |
≤10 |
≤20 |
≤50 |
| 9 |
Çalışma sıcaklığı (°C) |
-40+70 |
-40+70 |
-40+70 |
| 10 |
Depolama sıcaklığı (°C) |
-45+80 |
-45+80 |
-45+80 |
| 11 |
Dinamik aralık (°) /s |
± 500 |
± 500 |
± 500 |
| 12 |
Güçlendirme voltajı (V) |
± 5 |
± 5 |
± 5 |
| 13 |
Durgunluk halindeki güç tüketimi (tam sıcaklık) (W) |
< 4 |
< 4 |
< 4 |
| 14 |
Ağırlık (g) |
<290 |
<290 |
<290 |
Boyutları:
Uygulamalar:
Uygulamalar Geniş:
Yüksek kaliteli ürünlerimiz çok yönlülüğü göz önünde bulundurarak tasarlanmıştır.İster fotoelektrik vinçlerle ister uçan platformlarla çalışın,Ürünlerimiz ihtiyacınız olan istikrarı ve hassasiyeti sağlar..
Eğer projeniz inersiyel navigasyon veya ölçüm içerirse, emin olun kiTekliflerimiz bu teknik gereksinimleri kolaylıkla karşılıyor.Ayrıca her kullanımda kristal berraklık sağlayan optik ve fotoğraf aletleri için de mükemmel bir şekilde uygundurlar.
Ayrıca, platform istikrarına veya hassas inersi ölçümlerine ihtiyaç duyanlar için,Enstrümanlarımız sizi hayal kırıklığına uğratmayacak.Bu gelişmiş uygulama alanlarında taleplerinizi karşılayan güvenilir çözümler sunuyoruz.
Destek ve Hizmetler:
Elektronik Jiroskop Sensörü, çeşitli uygulamalarda hassas dönüş hızı ölçümleri sağlamak için tasarlanmıştır.Teknik destek ekibimiz sensörünüzden en iyi şekilde yararlanmanızı sağlamak için kendini adamıştır.Ürününüzü yaşam döngüsü boyunca desteklemek için bir dizi hizmet sunuyoruz, bunlara şunlar dahildir:
Kurulum Rehberi:Adım adım kılavuzlarımız ve uzman ipuçlarımız, yeni jiroskop sensörünüzü hızlı ve doğru bir şekilde monte etmenize yardımcı olacak ve başlangıçtan itibaren en iyi performansı sağlayacaktır.
Firmware Güncelleştirmeleri:En iyi performansı korumak ve yeni özellikler eklemek için sensörünüzü en son yazılım geliştirmeleri ile güncel tutun.
Sorun giderme desteği:Sensörünüzde herhangi bir sorunla karşılaşırsanız, teknik destek ekibimiz sorunu teşhis etmek ve çözmek için size yardımcı olmaya hazırdır.Ayrıntılı sorun giderme belgeleri ve sizi yola getirmek için doğrudan destek sağlıyoruz..
Ürün Dokümantasyonu:Sensörünüzü ve yeteneklerini daha iyi anlamak için kapsamlı ürün kılavuzlarına, veri sayfalarına ve teknik referanslara erişin.
Sık Sorulan Sorular ve Bilgi Üssü:Geniş sorularımız ve bilgi tabanımız yaygın soruları yanıtlamak ve sensörünüzü etkili bir şekilde kullanmak için yararlı ipuçları sunmak için kullanılabilir.
Garanti hizmeti:Eğer sensörünüz garanti süresi içinde ise ve üretim hatası varsa,Garanti politikamıza göre onarım veya değiştirme hizmetleri sağlayacağız.
Uzatılmış Destek ve Bakım:Uzun vadeli huzur için, öncelikli destek, ek garanti kapsamı ve sensörünüz için düzenli sağlık kontrollerini içeren genişletilmiş destek ve bakım sözleşmeleri sunuyoruz.
Kişiselleştirme Hizmetleri:Eğer özel gereksinimleriniz varsa, ekibimiz, gyroskop sensörünüzün sabit yazılım veya donanım yönlerini uygulamanıza daha uygun hale getirmek için sizinle birlikte çalışabilir.
Hedefimiz, Elektronik Giroskop Sensörü ile ilgili memnuniyetinizi sağlamak için olağanüstü destek ve hizmetler sunmaktır.Lütfen ürün desteğimiz kaynaklarına başvurun veya müşteri hizmetlerimizle iletişime geçin..
Ambalaj ve Nakliye:
Elektronik Giroskop Sensörü Ürün Paketleme:
Elektronik Jiroskop Sensörü, hassas bileşenlerinin iyi korunmasını sağlamak için statik olmayan, şoka dayanıklı bir ambalaj malzemesine dikkatlice yerleştirilmiştir.Her bir sensör kendi şekline uygun köpük kaplı bir kutuda bireysel olarak kaplıdır, ek yastıklama ve istikrar sağlar. Kutu daha sonra ürün bütünlüğünü garanti etmek için el değmemiş güvenlik bantıyla kapatılır.
Elektronik Giroskop Sensörü için Nakliye Bilgisi:
Paketlenmiş Elektronik Giroskop Sensörü, nakliye sırasında ekstra koruma için dayanıklı, dalgalanmış karton bir kutuya yerleştirilir.Kutu, hasara yol açabilecek herhangi bir hareketi önlemek için biyolojik olarak parçalanabilir fıstıklarla doluKutunun dış tarafı, işleyicilere uygun olarak talimatlar vermek için "Kırılgan - Dikkatle Elde Et" ve "Bu Taraf Yukarı" çıkartmaları ile açıkça etiketlenmiştir.Her sevkiyat, teslimat durumunu izlemek için müşteriye bir izleme numarası içerir.Hedefinize zamanında ve güvenli bir şekilde teslimat sağlamak için saygın kurye hizmetleri kullanıyoruz.
