Ürün Açıklaması

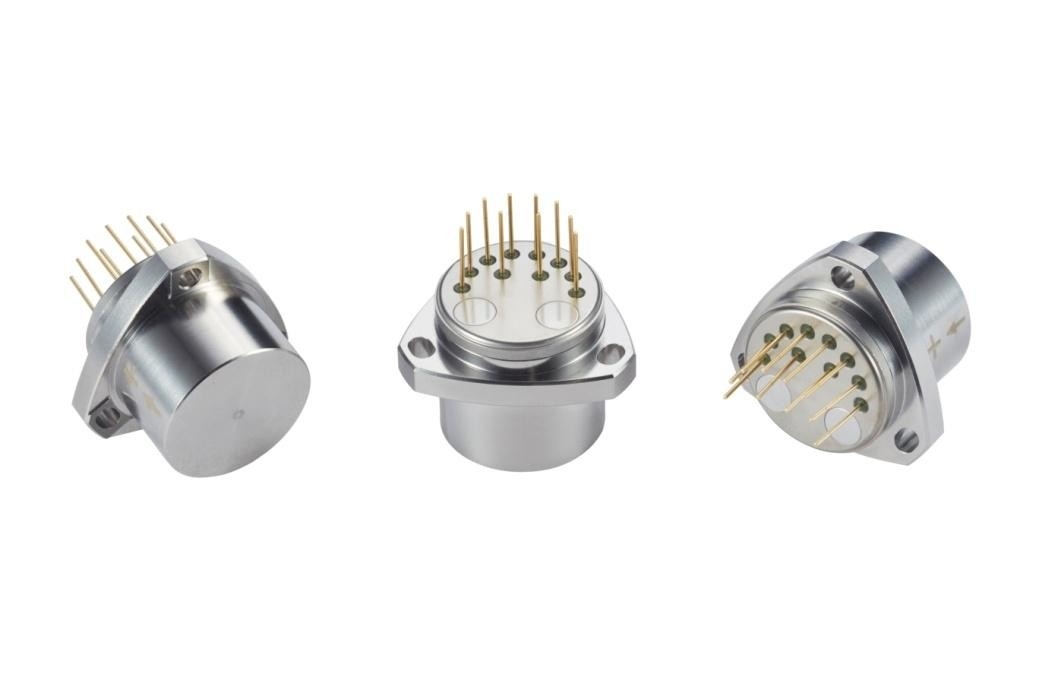

KSJB5 serisi kuvars esnek ivmeölçer, benzersiz kompakt tasarıma sahip orta hassasiyetli bir sensördür. Mükemmel uzun vadeli kararlılığı, tekrarlanabilirliği, dinamik tepki performansı, sağlam titreşim şok direnci ve yüksek güvenilirliği ile öne çıkıyor. Bu çok yönlü sensör, hem statik hem de dinamik testler için idealdir ve standart bir titreşim ve eğim sensörü olarak görev yapar.
Bu ürün kendine özgü bir yapısal tasarıma sahiptir ve özel bir devre kullanır. Ürünün çıkış akımı, uygulanan kuvvet veya ivme ile doğrusal bir ilişki korur. Kullanıcılar hesaplama yoluyla uygun örnekleme direncini seçerek yüksek hassasiyetli çıktı elde edebilirler. Ek olarak, entegre bir sıcaklık sensörünün rahatlığını sunarak kullanıcıların ofset değerlerini ve ölçek faktörlerini telafi etmesine olanak tanıyarak ortam sıcaklığının etkisini özel gereksinimlerine göre etkili bir şekilde en aza indirir.
1. JB5-A'nın anahat boyutu ve pin tanımı
2. JB5-B'nin anahat boyutu ve pin tanımı
3. JB5-C'nin anahat boyutu ve pin tanımı
Pin tanımı:
- Sinyal çıkışı
- hava
- güç -15V
- güç +15V
- güç ve sinyal topraklaması
- 6, 7, 8, boş
- -9V veya pt1000
- +9V veya pt1000
Teknik Parametreler
| Sayı |
Parametreler |
KSJB5-01 |
KSJB5-02 |
KSJB5-03 |
| 1 |
Kapsam |
±50g |
±50g |
±50g |
| 2 |
çözünürlük oranı |
<5 µg |
<5 µg |
<5 µg |
| 3 |
sapma değeri K0/k1 |
<5mg |
<7mg |
<10mg |
| 4 |
ölçek faktörü K1 |
1,1~1,3 mA/g |
1,1~1,3 mA/g |
1,1~1,3 mA/g |
| 5 |
İkinci dereceden doğrusal olmayan katsayı K2 |
≤±20μg /g2 |
≤±20μg /g2 |
≤±20μg /g2 |
| 6 |
sapma değeri sentezi tekrarlanabilirliği σK0(1σ,bir ay) |
<30μg |
<50μg |
<80μg |
| 7 |
Ölçek faktörü entegre tekrarlanabilirlik σK1/K1(1σ,bir ay) |
<50 sayfa/dakika |
<80 sayfa/dakika |
<100 ppm |
| 8 |
Doğrusal olmayan K katsayılarının kapsamlı tekrarlanabilirliği2/K1(1σ,bir ay) |
≤±20 μg /g2 |
≤±20 μg /g2 |
≤±20 μg /g2 |
| 9 |
Doğrusal olmayan K katsayılarının kapsamlı tekrarlanabilirliği2/K1(1σ,bir ay) |
<20μg/°C |
<30μg/°C |
<40μg/°C |
| 10 |
sapma değeri Sıcaklık katsayısı(Tüm sıcaklık bölgesinin ortalama değeri) |
<40ppm |
<50ppm |
<80ppm |
| 11 |
Gürültü (Örnekleme direnci 840Ω'dur) |
≤5dk |
≤5dk |
≤5dk |
| 12 |
bant genişliği |
＞300Hz |
＞300Hz |
＞300Hz |
| 13 |
Titreşim düzeltme hatası |
＜30μg/g2rms (50-500Hz) |
＜30μg/g2rms (50-500Hz) |
＜30μg/g2rms (50-500Hz) |
| 14 |
Rastgele titreşim |
20g@20-2000Hz |
20g@20-2000Hz |
20g@20-2000Hz |
| 15 |
çarpmak |
250g 4,5ms |
250g 4,5ms |
250g 4,5ms |
| 16 |
kurulum hatası |
<1500μrad |
<1500μrad |
<1500μrad |
| 17 |
Çalışma sıcaklığı aralığı |
-55~96°C |
-55~96°C |
-55~96°C |
| 18 |
Güç kaynağı |
±13 ~±18V |
±13 ~±18V |
±13 ~±18V |
| 19 |
Akım tüketimi |
<20 mA |
<20 mA |
<20 mA |
| 20 |
Sıcaklık sensörü |
Kullanıcı tarafından özelleştirilebilir |
Kullanıcı tarafından özelleştirilebilir |
Kullanıcı tarafından özelleştirilebilir |
| 21 |
ağırlık |
<55g |
<55g |
<55g |
| 22 |
Montaj çapı |
Ф25mm |
Ф25.3mm |
Ф25mm |
| 23 |
Kabuk malzemeleri |
300 serisi Paslanmaz çelik |
300 serisi Paslanmaz çelik |
300 serisi Paslanmaz çelik |
Not:
- Ölçek faktörü kullanıcı gereksinimlerine göre ayarlanır;
- Sıcaklık sensörü: AD590, pt1000,18B20'ye bölünmüştür,
- Test döngüsü: test için kullanıcı gereksinimlerine göre 1 ay, 3 ay, 6 ay, 12 aya bölünmüştür;
- Kullanıcı gereksinimlerine göre yükleyin; Boyutlar kullanıcı gereksinimlerine göre hafifçe ayarlanabilir ve diğer test gereksinimleri müşteri gereksinimlerine göre yapılabilir.
Uygulamalar
Kacise KSJB5, çeşitli uygulamalarda hareket kontrolü ve yerçekimi kuvvetinin izlenmesi için idealdir. Hareket hızı algılama için idealdir ve otomotiv, havacılık, robot bilimi, imalat, tıp ve daha fazlasını içeren çok çeşitli endüstrilerde kullanılabilir. Ayrıca düşük sıcaklık, yüksek sıcaklık, yüksek hızlanma ve titreşim uygulamaları dahil olmak üzere farklı ortamlar için de uygundur. Kacise KSJB5, yerçekimi kuvvetini ve hareketini doğru bir şekilde ölçmek ve izlemek için kullanılabilecek güvenilir ve verimli bir cihazdır.
Destek ve Hizmetler
İvme Ölçer Sensörü, müşterilere teknik destek ve hizmetler sağlar. Teknik destek ekibimiz ivmeölçer sensörünüzle ilgili tüm sorularınızı yanıtlamak için 7/24 hizmetinizdedir. İvmeölçer sensörünüzden en iyi şekilde yararlanmanıza yardımcı olmak için çevrimiçi eğitimler ve belgelerle birlikte kapsamlı sorun yardımı sağlıyoruz. İvme ölçer sensörünüzün güncel ve her türlü yeni özellik veya hata düzeltmesine hazır olduğundan emin olmak için düzenli yazılım güncellemeleri de sunuyoruz.
Daha kişiselleştirilmiş yardım için yerinde kurulum ve bakım hizmetleri sunuyoruz. Deneyimli teknisyenlerimiz, cihazı kurmak ve yapılandırmak için bulunduğunuz yere gelebilir, ayrıca sürekli bakım ve destek sağlayabilir. Ayrıca ihtiyaç duyulması halinde uzaktan destek de sunarak sorunları uzaktan hızlı bir şekilde teşhis etmemize ve düzeltmemize olanak tanıyoruz.
Accelerometer Sensor'da müşteri memnuniyeti birinci önceliğimizdir. İvmeölçer sensörlerinden en iyi şekilde yararlanabilmeleri için müşterilerimize en iyi teknik desteği ve hizmetleri sunmaya çalışıyoruz.
Paketleme ve Nakliye
İvme Ölçer Sensörünün Paketlenmesi ve Nakliyesi
- İvmeölçer Sensörü
- Kullanım Kılavuzu
- Koruyucu Köpük Ekler
- Güçlü Oluklu Mukavva Kutu
- Kırılgan Nakliye Etiketi
İvme Ölçer Sensörünün hedefine güvenli bir şekilde ulaşmasını sağlamak için özenle paketlenmelidir. Tüm eşyalar oluklu mukavva kutuya yerleştirilmeli ve daha sonra güvenli bir şekilde kapatılmalıdır. Kırılabilir nakliye etiketi, içindekileri işleyenleri uyarmak için kutunun dışına yapıştırılmalıdır. Daha sonra kutu, takip ve sigorta sunan güvenilir bir kurye hizmeti aracılığıyla gönderilmelidir.
