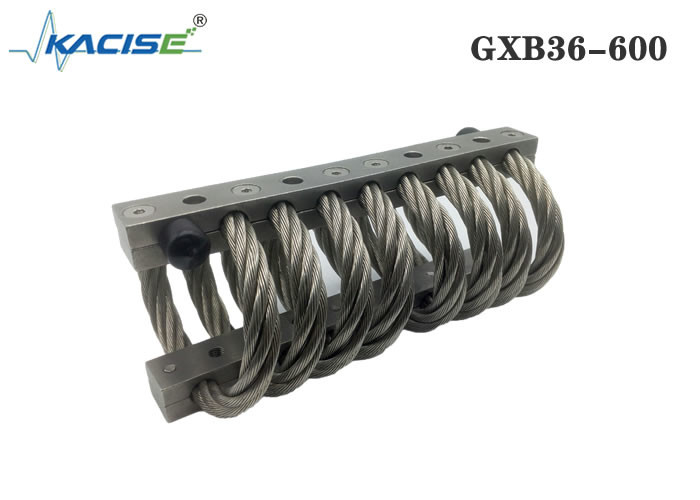

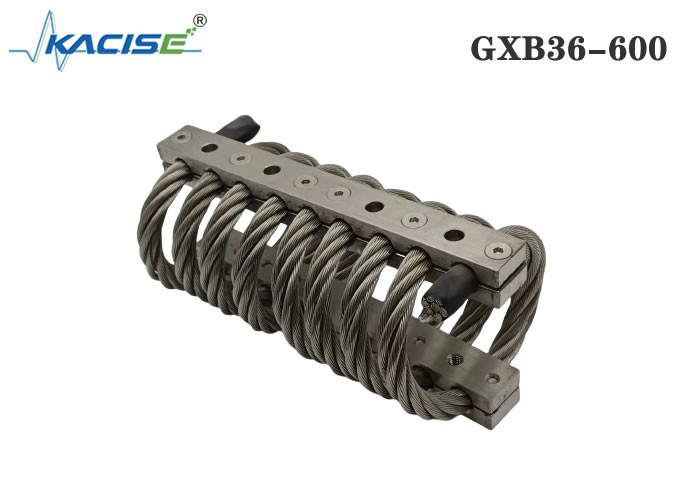

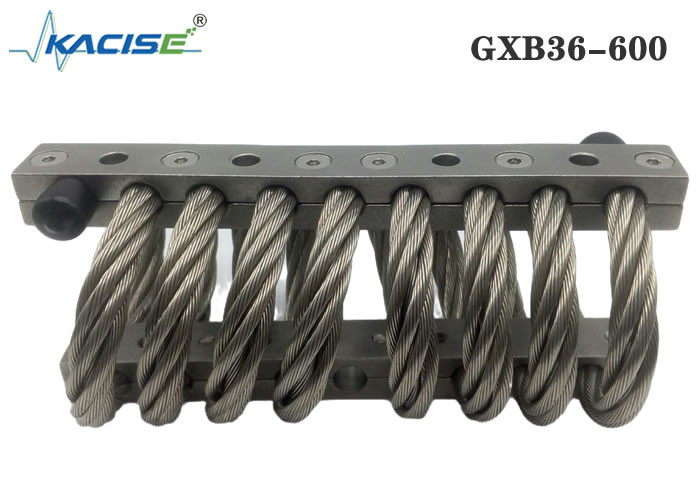

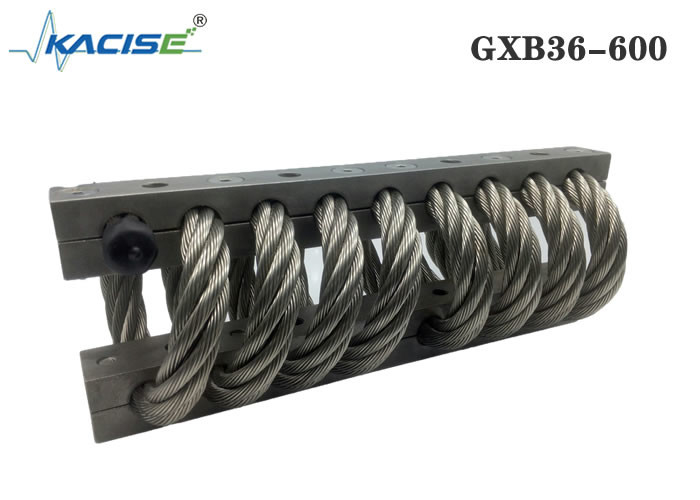

Name: GXB36-600 SS304 malzemesi ile spiral izolatör 5-10Hz rezonans frekansı ve kırılgan ekipman için 1277Kg dikey statik yük
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: GXB36-600
Price: 5,000.00 USD
Availability: InStock

Ev > Ürünler > Tel ip titreşim yalıtıcısı >

GXB36-600 SS304 malzemesi ile spiral izolatör 5-10Hz rezonans frekansı ve kırılgan ekipman için 1277Kg dikey statik yük

römork sismik sensör helisel izolatör

çelik halatlı titreşim izolatörü kırılgan ekipman

darbe kontrolü helisel izolatör makine aksesuarları

Place of Origin:

China

Marka adı:

Kacise

Model Number:

GXB36-600

Bizimle İletişim

Teklif Et

Ürün Ayrıntıları

Uzunluk:

521 mm

Genişlik:

260 mm

Yüksek:

235 mm

Montaj delikleri:

Elektronik Muhafaza veya Metal Dolap

Rezonans frekansı:

5-10Hz

Dış montaj deliği mesafesi/L1(mm):

378/377.8

İç montaj deliği mesafesi/L2(mm):

162/161.9

Maksimum dikey deformasyon (mm):

119.2

Dikey statik yük (Kg):

1277

Dikey statik sertlik (Kg/mm):

142

Dikey dinamik sertlik (Kg/mm):

44.5

45° maksimum deformasyon (mm):

168.9

45° statik yük (Kg):

796

45°Statik Sertlik(Kg/mm):

79.9

45° dinamik sertlik (Kg/mm):

22.2

Yan süspansiyonun maksimum deformasyonu (mm):

125.7

Yan asılı statik yük (Kg):

274

Yan askıda statik sertlik (Kg/mm):

27.5

Yan süspansiyon sertliği (Kg/mm):

Malzeme:

SS304

ağırlık (kg):

Ürün özelleştirmesinin desteklenip desteklenmeyeceği:

Evet

Vurgulamak:

römork sismik sensör helisel izolatör

çelik halatlı titreşim izolatörü kırılgan ekipman

darbe kontrolü helisel izolatör makine aksesuarları

Ödeme ve Nakliye Şartları

Minimum Order Quantity

Fiyat

pazarlık edilebilir

Packaging Details

carton

Delivery Time

5-8 work days

Ödeme koşulları

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Supply Ability

100+

İlişkili Ürünler

Endüstriyel Makineler için 30G Şok Kontrolü Paslanmaz Çelik Halat Titreşim İzolatörü

En İyi Fiyatı Alın

Kalın çalışma frekansı için çift yaylı küf geçirmez paslanmaz çelik tel ipi titreşim izolatörü

En İyi Fiyatı Alın

Endüstriyel Makineler için Darbe Önleyici Paslanmaz Çelik Halat Titreşim İzolatörü

En İyi Fiyatı Alın

Dayanıklı Endüstriyel Makine Şok Emilimi için Kacise ISO9001 Sertifikalı Paslanmaz Çelik Halat Titreşim İzolatörü

En İyi Fiyatı Alın

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Ürün Açıklaması

Tam helisel izolatör hepsi bir arada izolatör olduğundan savunma, havacılık, nükleer gibi çeşitli sektörlerde ve birçok farklı uygulama türünde kullanılabilir. Bu izolatör, tamamen metal ve çok yönlü tasarımdan başlayarak şok ve titreşim izolasyonunun kalite kabiliyetine kadar birçok gelişmiş özelliğe sahiptir.

Sıkıştırma/germe, 45 derecede sıkıştırma/germe, kesme veya yuvarlanma oryantasyonuna uygun geniş bir model yelpazesi mevcuttur. İzolatörün yüksekliği ve genişliği, uygulamanız için en iyi performansı sağlayacak şekilde özelleştirilebilir.

Ürün Ölçü Tablosu

Ürün numarası	Yüksek(mm)		Genişlik (mm)	Ürün ağırlığı (kg)	Kurulum yöntemi	Delik boyutu (mm)	Konu boyutu (mm)	Havşa konikliği
JGX-286-8-X-16860-AS	235	± 6,35	260	25	A, B, C, D, E, S	Ø19,8 + 0,13- 0,38	M18X2.5	90°

Test Veri Sayfasını Sığdır'a basın

Eğri numarası	Ürün numarası	Statik yük(N)	Maksimum deformasyon (mm)	Titreşim sertliği Kv kN/m	Darbe sertliği Ks kN/m
1	JGX-286-8-X-16860-AS	12770	119.4	1415	445

45° Eğimli Pres Bağlantı Yükü Testi Veri Sayfası

Eğri numarası	Ürün numarası	Statik yük(N)	Maksimum deformasyon (mm)	Titreşim sertliği Kv kN/m	Darbe sertliği Ks kN/m
1	JGX-286-8-X-16860-AS	7960	168.9	799	222

Kesme Yuvarlanma Yükü Testi Veri Sayfası

Eğri numarası	Ürün numarası	Statik yük(N)	Maksimum deformasyon (mm)	Titreşim sertliği Kv kN/m	Darbe sertliği Ks kN/m
1	JGX-286-8-X-16860-AS	2740	125.7	275	275

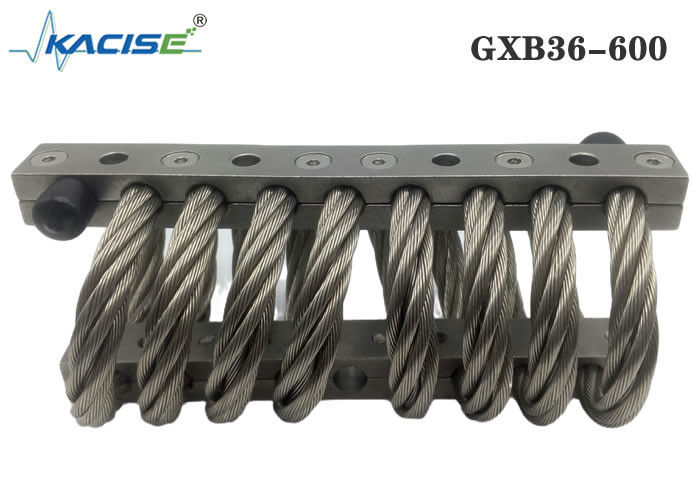

GXB36-600 SS304 malzemesi ile spiral izolatör 5-10Hz rezonans frekansı ve kırılgan ekipman için 1277Kg dikey statik yük 0

Tel halat titreşim yalıtıcıları aşağıdaki avantajlara sahiptir:

1: Doğrusal olmayan sertlikte
2: Çok yönlü şok emilimi
3: Rezonans frekansı düşüktür ve düşük frekanslı şok emme etkisi iyidir
4: Korozyon direnci, yüksek ve düşük sıcaklık dayanımı, zorlu ortamlarda çalışmaya devam edebilir
5: Kolay kurulum, bakım gerektirmez, uzun servis ömrü

Ürün Ölçü Tablosu

GXB36-600 SS304 malzemesi ile spiral izolatör 5-10Hz rezonans frekansı ve kırılgan ekipman için 1277Kg dikey statik yük 1

Tel halat izolatörünün kurulumu için kılavuz

1. Kurulumdan önce, lütfen montaj deliğinin titreşim yalıtıcısının montaj deliğiyle eşleşip eşleşmediğini, örneğin dişin aynı olup olmadığını vb. dikkatlice kontrol edin.
2, kurulum deliği temiz, çapak, pas, hasar ve diğer kusurlar yok.
3. Titreşim yalıtıcısı elastik bir bileşen olduğundan çalışırken biraz hareketli alana ihtiyaç duyar. Kurulumdan önce, kurulum kısmında kurulumu etkileyen herhangi bir ekipmanın olup olmadığını ve titreşim yalıtıcısının hareket alanının yeterli olup olmadığını dikkatlice kontrol ediniz. Lütfen kurulumdan önce titreşim yalıtıcısının iyi durumda olup olmadığını ve herhangi bir kusurunun olup olmadığını kontrol edin.
4. Uygun bir tornavida ve levye hazırlayın.
5, önce izolatörü ağır ekipmana veya sabit ekipmana takın, montaj vidalarının sıkılmasına gerek yoktur, böylece izolatör biraz aktif olabilir.
6. Bağlantı cihazını titreşim yalıtıcısının diğer tarafına takın. Montaj deliği biraz yanlış hizalanmışsa, titreşim yalıtıcısını hareket ettirebilir veya bir levye kullanarak titreşim yalıtıcısının montaj deliğini ekipmanın montaj deliğiyle hizalayabilir ve ardından sabitleme vidasını vidalayabilirsiniz.
7. Cihaz konumunu sabitledikten sonra tüm sabitleme vidalarını sıkın.

Başvuru

GXB36-600 SS304 malzemesi ile spiral izolatör 5-10Hz rezonans frekansı ve kırılgan ekipman için 1277Kg dikey statik yük 2
