KSS524 Kızılötesi SF6 Gaz Sensörü Modülü
Tablo 1 Sürüm geçmişi
| versiyon |
Tarih |
açıklama |
| V1.0 |
2016-10-12 |
V1.0 yayımlandı |
| V2.2 |
2018-03-06 |
Ürün özelliği değişikliklerini uyarla |
İçindekiler
1.Özet
SF6 gazı, özellikle yüksek voltajlı devre kesici, transformatör, transformatör, kondansatör, arrester, sigortalar vb..Sızıntı meydana gelirse, ekipmanın basıncı azalır ve yalıtım kapasitesi azalır; Atmosfer ortamını kirletmek ve yok etmek, sera etkisini arttırmak;Düşük seviyeli alanlarda birikme, bu da personelin beyinlerinde oksijen eksikliği ve hatta hızlı boğulma gibi kazalara neden olur.SF 6 gazı, SF 4 gibi çok toksik parçalanma maddeleri üretir., SF 2, SOF2, vb.

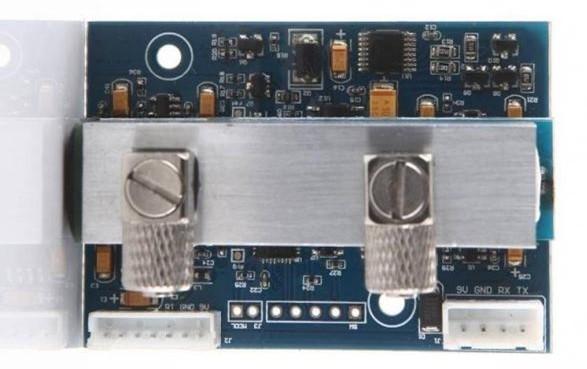

KSS524, 10.5um'da SF6 gazının emilimine göre konsantrasyonu belirleyen NDIR kızılötesi emilim algılama prensibini kullanan bir gaz sensörü modülüdür. KSS524, MEMS ışık kaynağını benimser.Uzaysal çift optik yol referans tazminatını gerçekleştirmek için özel yapısı ve çift kanallı dedektörlü optik boşlukKSS524, Modbus ASCII protokolünü çalıştırmak için UART dijital arayüzüne sahiptir ve Smartgas'ın modülleri ile uyumludur.Dijital kalibrasyon sıfır ve hassasiyet fonksiyonları sağlar, ve kalibrasyon sıfır fonksiyonunu manuel olarak uyguluyor.
KSS524, SF6 gaz sızıntılarının tespitinde ve diğer durumlarda enerji endüstrisinde SF6 gaz konsantrasyonu analizinde yaygın olarak kullanılabilir.
KSS524 difüzyon pompası KSS524 emme tipi
2. Teknik parametreler
| Parametreler |
simge |
En az |
Tipik değerler |
en fazla |
birim |
| Depolama sıcaklığı |
Tstg |
- 20 |
- |
80 |
°C |
| Çalışma sıcaklığı |
TA |
- 20 |
|
60 |
°C |
| Çalışma Nemliği |
HA |
0 |
|
90 |
% RH |
| İş Baskısı |
PA |
0.8 |
|
1.2 |
ATM |
| Güçlendirme Voltajı |
Vs |
|
9 |
11 |
V |
| Maksimum çalışma akımı |
Ben...ortalama |
100 |
120 |
150 |
mA |
| Aralık (özelleştirilebilir) |
|
|
1500 |
|
ppm |
| Ölçüm Doğruluğu |
Kesinlik |
|
± 5ppm veya ± 2% gerçek değer en büyüktür. |
|
% hacmi |
| T90 |
Pompa emimi |
|
|
5 |
|
ikinci |
| Difüzyon |
|
30 |
|
ikinci |
| Tekrarlanabilirlik |
Sıfır |
|
|
< ± 50 |
|
ppm |
| % 50 F.S. |
|
|
< ± 5%.
Ölçümler
|
|
|
| Yaşam Süresi |
|
|
10 |
|
yıl |
3Yapısal boyut çizimi
4. Sinyal çıkışı
5Kurulum talimatları
Sensör, konumlandırma deliği mesafesine ve 3.2mm bir diyaframına sahip bir referans yapı şeması ile monte edilmiştir
Kablo soket mesafesi 2.0mm
6Temizlik sırasında dikkate alınması gereken sorunlar
Sensör düzenli olarak kalibre edilmelidir, 3 aydan fazla olmaması önerilir ve uzun süreli çalışma için otomatik kalibrasyon açıksa kalibrasyon gerekmez.
Toz yoğunluğu yüksek bir ortamda sensörü uzun süre kullanmayın.
Lütfen sensörün güç kaynağı aralığında sensörü kullanın
7. Sipariş talimatları
Gerekli özel özellikleri satın almak için lütfen aşağıdaki bilgileri verin.
1) Sensör adı 2) Sensör aralığı 3) Sensör ölçüm doğruluğu
Örneğin, KSS524, 0-1500ppm
8Sipariş verme bilgileri
| Sipariş bilgi sayfası |
| KSS524 |
KSS524 kızılötesi SF6 gaz sensörü modülü |
|
xxxx |
Sensör, CO2 konsantrasyon aralığını ppm'de, en az 2000 ve en fazla 50000 ppm değerinde ölçer. |
| 2000 |
200 ppm aralığı (öntanımlı). |
| 10000 |
10000 ppm aralığı |
| 50000 |
Aralık 50000 ppm |
|
kodla |
Reaksiyon hızı iki tipte ayrılır: hızlı ve yavaş |
| S |
Yavaş (öntanımlı). |
| Q |
Hızlı |
|
kodla |
Baud hızı seçimi, yaygın olarak kullanılan baud hızı 2400 9600 19200 38400bps desteği, 8 bit veri, 1 bit dur bit, hiç kontrol bit: Sipariş vermeden önce özel ihtiyaçları onaylayın. |
| Geleneksel |
Sipariş vermeden önce baud oranını onaylayın |
| 2400 |
2400bps baud hızı |
| 9600 |
9600bps baud hızı |
| 19200 |
19200bps baud hızı |
| 38400 |
38400bps baud hızı (öntanımlı) |
|
kodla |
Serili port protokolü |
| Modbus-RTU |
Standart Modbus-RTU protokolü (öntanımlı). |
| Modbus-ASCII |
Standart Modbus-ASCII protokolü |
| Modbus-Kendisi |
Modbus özel protokolü |
| KSS524 |
-2000 |
- S. |
- 38400 |
- Modbus-RTU |
|
9İletişim bilgileri
Adres:www.kacise.com
Tel: +86-29-17719566736
E-posta: sales@kacise.com
Adres: Tangyan South Road, Xi'an Şehri, Shaanxi Eyaleti, Çin
Eklenti
| Kısaltma |
Tam adı |
| VOL |
%1 VOL, havadaki belirli bir gazın hacminin %1'ini ifade eder. |
| PPM |
1PPM, havadaki belirli bir gazın haciminin milyonda birini oluşturduğunu gösterir. |
| Oksijen |
Oksijen molekülleri |
| LCD |
LCD ekranı |
| RS485 |
Asinkron seri port 485 |
| DC |
sabit akım |
| AC |
İletişim |
| PVC |
Polyvinyl klorür |
