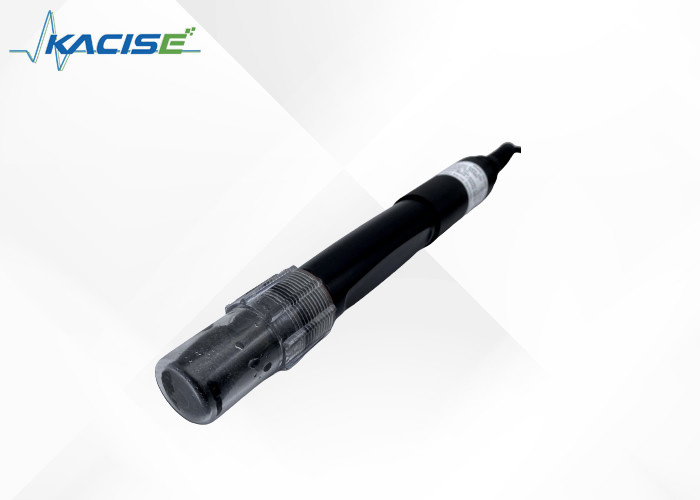

Su kalitesi izleme için RS-485 Modbus / RTU çıkışı, otomatik sıcaklık telafi ve 0 ′′ 14pH aralığı ile çevrimiçi PH sensörü ve verici

Galvanik hücre oluşturmak için hidrojen iyonu cam elektrot ve referans elektrot kullanıldı. Cam filmdeki hidrojen iyonları ile ölçülen çözelti arasındaki iyon değişimi sürecinde, ölçülen sıvının PH değerini ölçmek için elektrotlar arasındaki potansiyel farkı ölçülerek çözeltideki hidrojen iyonlarının konsantrasyonu tespit edildi.

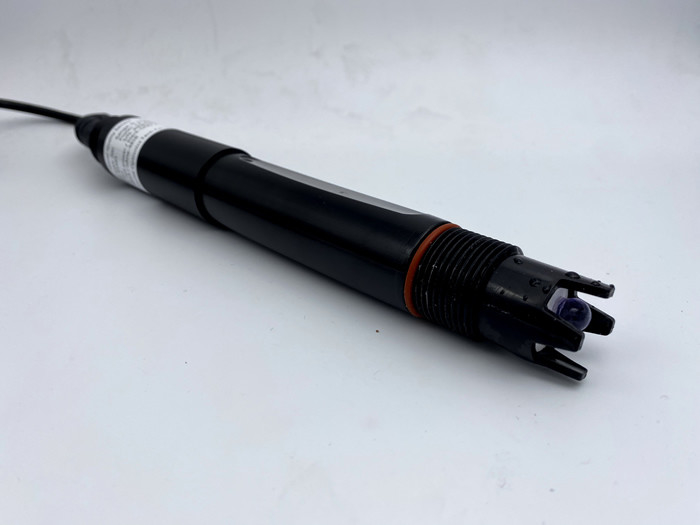

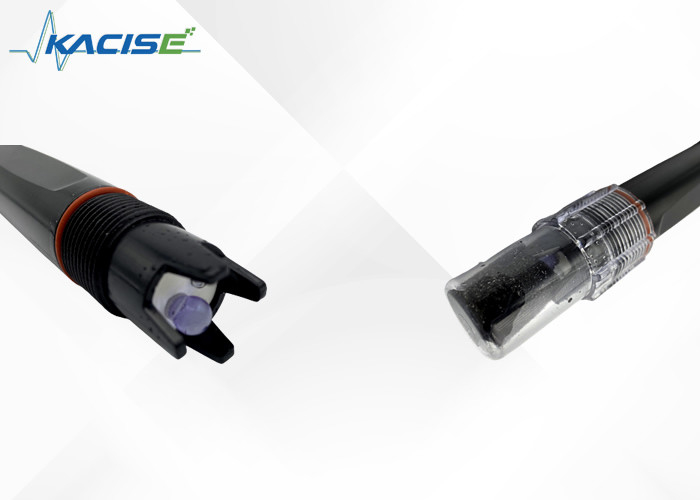

Yaygın olarak PH probu olarak bilinen PH sensörü, cam elektrot ve referans elektrottan oluşur. Cam elektrot, bir cam destek çubuğu, bir cam film, bir iç referans çözeltisi, bir iç referans elektrotu, bir elektrot başlığı ve bir telden oluşur. Referans elektrotun bilinen ve sabit bir elektrot potansiyeli vardır ve kalomel veya gümüş/gümüş klorür elektrotları yaygın olarak kullanılır. PH değeri sıcaklıkla ilgili olduğundan, genellikle üç kutuplu bir kompozit elektrot oluşturmak üzere sıcaklık dengelemesi için bir sıcaklık elektrotu eklemek gerekir.

Çevresel su kalitesinin izlenmesi, asit/alkali/tuz çözeltisi, kimyasal reaksiyon prosesi ve endüstriyel üretim prosesi için kullanılır ve çoğu endüstriyel uygulamanın çevrimiçi pH ölçümü gereksinimlerini karşılayabilir.

Not: Sensör konektörü M16-5 çekirdekli su geçirmez bağlantı erkek kafasıdır.

Not: Sensör kurulduğunda baş aşağı veya yatay olarak, en az 15 derece veya daha fazla açıyla kurulmamalıdır.

• Kırmızı çizgi - güç kablosu (12 ~ 24V)
• Siyah çizgi - toprak (GND)
• Mavi çizgi - 485A
• beyaz çizgi - 485B
• çıplak tel - korumalı tel

Kablolama tamamlandıktan sonra, enerji verilmeden önce yanlış bağlantıların önlenmesi için dikkatlice kontrol edilmelidir.

Kablo özellikleri: Kablonun uzun süre suya (deniz suyu dahil) batırıldığı veya havaya maruz kaldığı göz önüne alındığında, kablonun belirli bir korozyon direnci vardır. Kablonun dış çapı Φ6 mm'dir ve tüm arayüzler su geçirmezdir.

PH sensörünü ölçerken, damıtılmış su (veya deiyonize su) ile temizlenmeli ve filtre kağıdı, test edilecek sıvıya yabancı maddelerin girmesini önlemek için nemi emecek şekilde kullanılmalıdır. Sensörün 1/3'ü test edilecek çözeltinin içine yerleştirilmelidir.

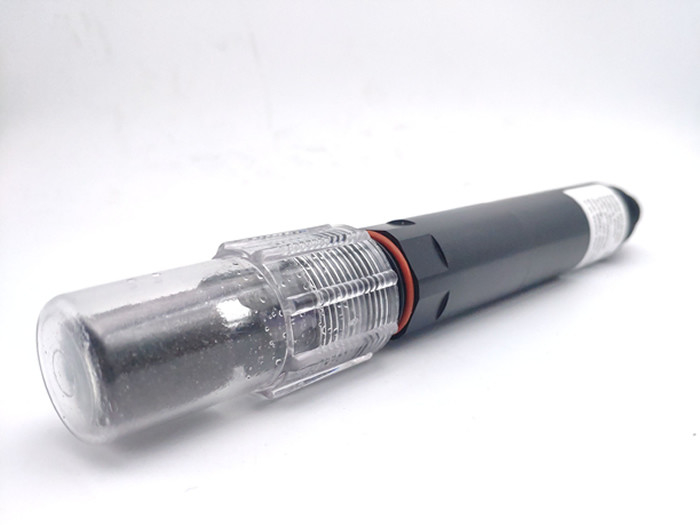

Sensör kullanılmadığında yıkanmalı, 3,5 mol/L potasyum klorür çözeltisi içeren koruyucu bir kılıfa yerleştirilmelidir veya sensör 3,5 mol/L potasyum klorür çözeltisi içeren bir kaba yerleştirilmelidir.

Terminalin kuru olup olmadığını kontrol edin. Lekeli ise mutlak alkolle silin ve kurulayın. Damıtılmış suya veya protein çözeltisine uzun süre daldırmaktan kaçının ve silikon yağıyla teması önleyin. Daha uzun bir sensör kullanıldığında, cam filmi yarı saydam hale gelebilir veya seyreltik hidroklorik asitle yıkanıp suyla durulanabilen tortular oluşabilir. Sensör uzun süre kullanılır. Bir ölçüm hatası oluştuğunda kalibrasyon için sayaç ile kalibre edilmesi gerekir.

Sensörün bakımı ve bakımı yukarıdaki şekilde yapılırken kalibrasyon ve ölçüm gerçekleştirilemediğinde sensör arızalıdır. Lütfen sensörü değiştirin.

Standart Tampon pH Referans Tablosu

Cihazın gerçek okuması ve standardı bazen ±1 kelimelik hataya sahiptir.

Not: Sensör fabrikadan çıkmadan önce kalibre edilmiştir. Ölçüm hatası aşılmamışsa keyfi olarak kalibre edilmemelidir.

Bir ölçüm silindirinde 250 mL damıtılmış su kullanın, bir behere dökün, pH=6,86 olan bir paket kalibrasyon tozu ekleyin, toz tamamen eriyene kadar bir cam çubukla eşit şekilde karıştırın, çözeltiyi pH=6,86 ile yapılandırın, sensörü çözeltinin içine koyun, 3 ~ 5 dakika bekleyin, değer stabil hale geldikten sonra görüntülenen değerin 6,86 olup olmadığına bakın. Değilse sıfır kalibrasyon yapmanız gerekir. Kalibrasyon talimatları için eke bakın.

Asidik çözelti için: Bir ölçüm silindirine 250 mL damıtılmış su alın, bir behere dökün, pH=4,00 olan bir paket kalibrasyon tozu ekleyin, toz tamamen eriyene kadar bir cam çubukla eşit şekilde karıştırın ve çözeltiyi pH=4,00 olarak yapılandırın; Solüsyonda 3 ila 5 dakika bekleyin. Değer sabitlendikten sonra değerin 4,00 olup olmadığına bakın. Değilse eğim kalibrasyonu gereklidir. Kalibrasyon talimatları için eke bakın.

Alkali çözelti için: Bir ölçüm silindirine 250 mL damıtılmış su alın, bir behere dökün, pH=9,18 olan bir paket kalibrasyon tozu ekleyin, toz tamamen eriyene kadar bir cam çubukla eşit şekilde karıştırın ve çözeltiyi pH=9,18 olarak yapılandırın; Solüsyonda 3 ila 5 dakika bekleyin. Değer stabil hale geldikten sonra ekranın 9.18 olup olmadığını kontrol edin. Değilse eğim kalibrasyonu gereklidir. Kalibrasyon talimatları için eke bakın.

• Kalite kontrol departmanı, ürün üzerinde 72 saatlik yaşlanma testi ve stabilite testi yapmak ve vasıfsız bir ürünün fabrikadan çıkmasına izin vermemek için standartlaştırılmış denetim prosedürlerine, gelişmiş ve mükemmel test ekipmanına ve araçlarına ve kesinlikle düzenlemelere uygun olarak sahiptir.
• Alıcı taraf, ürün partisini %2 arıza oranıyla doğrudan iade eder ve oluşan tüm masraflar tedarikçiye aittir. Referans standardı, tedarikçi tarafından sağlanan ürün açıklamasını ifade eder.
• Malların miktarını ve sevkiyat hızını garanti edin.

Bu ürün şunları içerir:

• 1 sensör
• Kalibrasyon tozu 3 paket
• Kılavuzun 1 kopyası
• 1 sertifika

Şirket, satış tarihinden itibaren bir yıl içinde yerel satış sonrası hizmet vermektedir ancak uygunsuz kullanımdan kaynaklanan hasarları kapsamamaktadır. Onarım veya ayarlama gerekiyorsa lütfen iade edin, ancak nakliye ücreti makul olmalıdır. Yolda hasar gören şirket, enstrümanın hasarını ücretsiz olarak onaracaktır.
