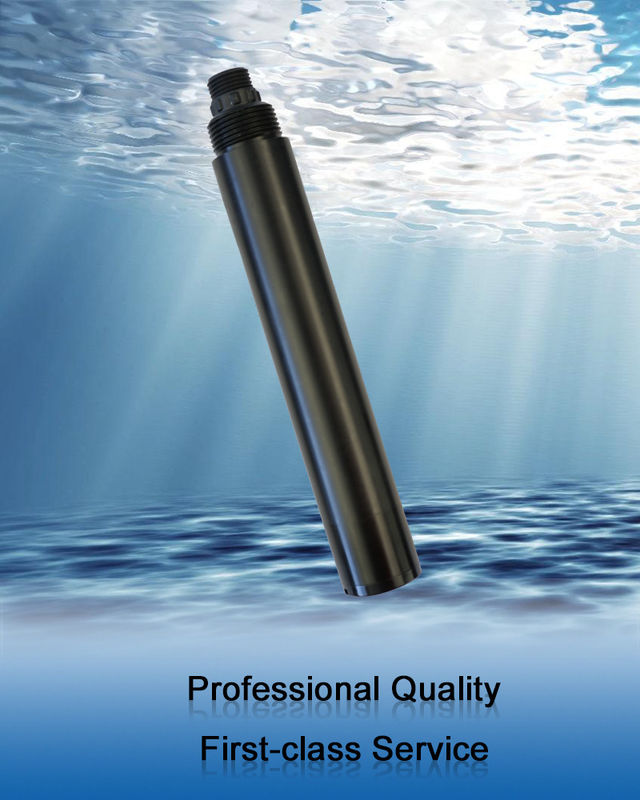

KSS601 Çevrimiçi Asansör 90° Dağıtılmış Işık Prensibi, Dahili Sıcaklık Sensörü Desteği RS-485, Modbus/RTU
1İşletme prensibi
KSS601 entegre çevrimiçi süspansiyon sensörü, saçılmış ışık süspansiyonunun ölçümü ilkesini kullanarak tasarlanmış ve üretilmiştir.ışık su örneğindeki süspansiyona yayılır., ve su örneğindeki saçılmış ışık, düşen ışığa dik olan saçılmış ışığın yoğunluğunu ölçerek ve iç kalibrasyon değeriyle karşılaştırarak hesaplanır.Son değeri çıkarmak için doğrusal.
2. Özellik
- 90° saçılmış ışık prensibi, yerleşik sıcaklık sensörü
- RS-485, Modbus/RTU protokolünü destekle
- Fiber optik yapısı, dış ışık müdahalelerine karşı güçlü direnç
- Yüksek istikrarlı kızılötesi LED ışık kaynağı
- IP68 koruması, 20 metre içindeki su derinliği
- Uygun, hızlı, kararlı ve bakımı kolay
3. Teknik Özellikler
| Model | KSS601 |
| Ölçme prensibi | Dağınık ışık yöntemi |
| Ölçme aralığı | 0~2000mg/l |
| Karar | 0.1 NTU,0.1°C |
| Kesinlik | ±5% |
| Kalibrasyon yöntemi | İki nokta kalibrasyon |
| Sıcaklık telafi | Otomatik sıcaklık tazminatı ((Pt1000) |
| Çıktı yöntemi | RS-485 ((Modbus/RTU) |
| Çalışma koşulları | 0 ̊50°C, < 0,2MPa |
| depolama sıcaklığı | -5 ̊65°C |
| Kurulum yöntemi | Daldırma montajı, 3/4 NPT iplik |
| Kablo uzunluğu | 5 metre, diğer uzunluklar özel olabilir |
| Güç tüketimi | <0.3W@12V |
| Güç kaynağı | 1224VDC ±10% |
| Koruma derecesi | IP68 |
4Boyut Çizimi
5Kurulum ve Elektrik Bağlantısı
5.1 Kurulum
Kurulum mesafe gereksinimleri: yan duvarla 5cm'den ve alt duvarla en az 10cm'den fazla tutun.
5.2 Elektrik bağlantısı
a) Kırmızı hat - güç kablosu (12 ~ 24V)
b) Siyah çizgi - yer (GND)
Mavi çizgi - 485A
d) Beyaz çizgi - 485B
e) Çıplak tel - kalkanlı tel
Kablolama tamamlandıktan sonra, çalıştırmadan önce yanlış bağlantılardan kaçınmak için dikkatlice kontrol edilmelidir.
Kablo özellikleri: Kablonun uzun süre suya (deniz suyu da dahil) batırıldığı veya havaya maruz kaldığı göz önüne alındığında, kablonun belirli bir korozyon direnci vardır.Kablonun dış çapı Φ6 mm ve tüm arayüzler su geçirmez.
6- Bakım
6.1 Bakım prosedürleri ve yöntemleri
6.1.1 Bakım programı
Ölçüm penceresinin temizliği, doğru ölçümleri korumak için çok önemlidir.
| Bakım görevi | Tavsiye edilen bakım sıklığı |
| Sensörü kalibre edin (yetkili makam tarafından gerekirse) | Yetkili makam tarafından talep edilen bakım programına göre |
6.1.2 Bakım yöntemleri
- Sensörün dış yüzeyi: Sensörün dış yüzeyini musluk suyuyla temizleyin. Eğer hala bir parça kalmışsa, yumuşak, nemli bir bezle silin.temizlemek için musluk suyuna biraz ev temizleme sıvısı ekleyin.
- Sensörün kablosunu kontrol edin: Kablo normal çalışma sırasında sıkı olmamalıdır, aksi takdirde kablonun içindeki kablo kırılır ve sensör düzgün çalışmaz.
- Sensörün ölçüm penceresinde kir olup olmadığını kontrol edin.
6.1.3 Notlar
Sonda hassas optik ve elektronik bileşenler içerir. Sonda şiddetli mekanik şoklara maruz kalmadığından emin olun. Sonda kullanıcı bakımı gerektiren hiçbir parça yoktur.
6.2 Sensör Kalibrasyonu
- Sıfır kalibrasyon: uygun miktarda sıfır süspansiyon veya bilinen bir süspansiyon konsantrasyonu almak için büyük miktarda bardak kullanın (0 ~ 200. 0mg / L), sensör dikey olarak çözeltinin içine yerleştirilir.Sensörün ön ucu, bardağın altından en az 10cm uzaklıkta, 1 dakikalık sıfır kalibrasyonu, değer sabit olduktan sonra yapılır.
- Eğim kalibrasyonu: Sensör sondasını bilinen konsantrasyondaki bir süspansiyona yerleştirin (200.0~2000.0mg/L). Sensörün ön ucu, fincanın altından en az 10cm uzaklıkta. 1 dakika sonra, sensör, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunu, sensörün ön ucunuDeğer sabitlenir ve eğim kalibre edilir.Talimatlar ek sayfaya atıfta bulunur.
Not: Sonda'nın ön tarafında herhangi bir kabarcık oluşamaz.
6.3 Sıkça Sorulan Sorular
| Sorun | Mümkün neden | Çözüm |
| İşleme arayüzü bağlanamaz veya ölçüm sonucu görüntülenmez. | Denetleyici ve kablo bağlantısı hatası | Kontrol cihazı ve kabloyu yeniden bağlayın |
| Kablo arızası | Lütfen bizimle iletişime geçin. |
| Ölçülen değer çok yüksek, çok düşük veya sürekli olarak dengesiz. | Sensör penceresi yabancı bir nesne ile bağlı | Sensör penceresi yüzeyinin temizlenmesi |
7Kalite ve Hizmet
7.1 Kalite güvencesi
- Kalite denetim departmanı standartlaştırılmış denetim prosedürlerine, gelişmiş ve mükemmel test ekipmanlarına ve araçlarına sahiptir ve düzenlemelere sıkı bir şekilde uyar.Ürün üzerinde 72 saatlik yaşlanma testi ve kararlılık testi yapmak için, ve yetersiz bir ürünün fabrikadan çıkmasına izin vermemek.
- Alıcı taraf, %2'lik bir arıza oranıyla ürün partilerini doğrudan iade eder ve tüm maliyetler tedarikçi tarafından karşılanır.Referans standardı, tedarikçi tarafından sağlanan ürün tanımını ifade eder..
- Malların miktarını ve sevkiyat hızını garanti edin.
7.2 Aksesuarlar ve yedek parçalar
Bu ürün şunları içerir:
- 1 sensör
- Talimatların 1 kopyası
- 1 belge
7.3 Satış sonrası hizmet taahhüdü
Şirket, satış tarihinden itibaren bir yıl içinde yerel satış sonrası hizmet sunar, ancak uygunsuz kullanımdan kaynaklanan hasarı içermez.Ama nakliye masrafları da dikkate alınmalı.Yolda hasar görürseniz, şirket cihazın hasarını ücretsiz olarak onaracaktır.
