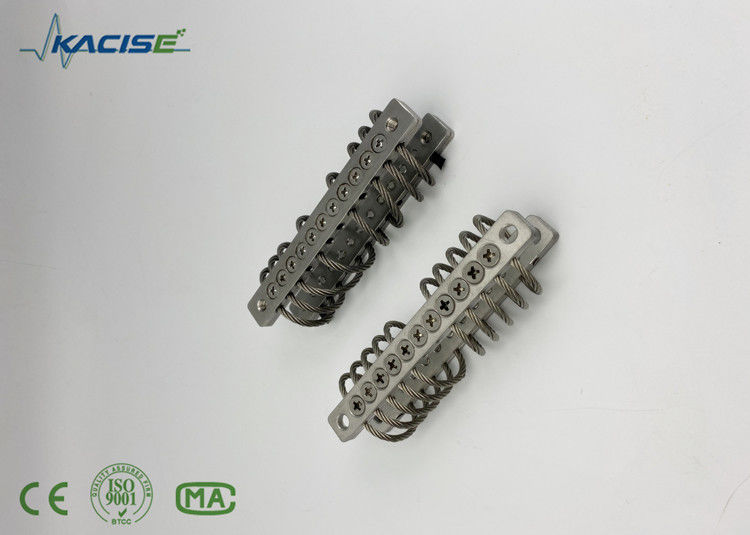

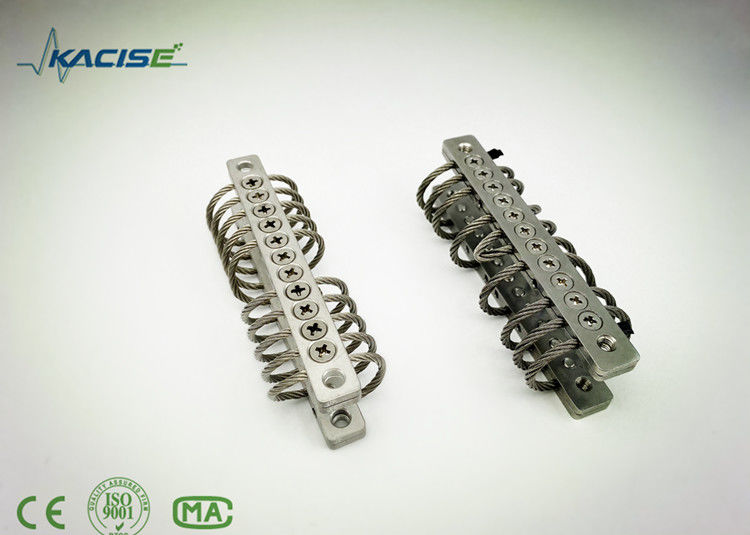

Kalıcı yüksek sıcaklıklı ve özelleştirilebilir tel ip titreşim izolatörü tel ip titreşim izolatörü
1Ürün Tanımı
Wire rope vibration isolator is carbon steel or stainless steel frame and the standard of stainless steel cable according to certain elastic modulus calculation and design and manufacture of vibration and shock absorption device. titreşim ve darbe enerjisini etkili bir şekilde absorbe edebilir, koruma cihazı, gürültüyü azaltabilir.Şirketimiz çelik tel ip titreşim izolatörü üretir etkili titreşim ve etki emiyorMalzemeler ve yüzey işleme, kalite kontrol yöntemleri kullanıyoruz, ürünlerin özellikleri, yüksek düşük sıcaklıklarda ürünleri garanti ediyoruz,Kimyasal korozyon ortamı, güçlü oksidasyon azaltma özellikleri, çok toz ve yüksek sürtünme ortamı, mükemmel performans, istikrarlı ve güvenilir.Ticari nakliye, navigasyon havacılığı, kimyasal mühendislik, ulusal savunma inşaatı ve diğer alanlar.
2Malzemeler ve bitirme ürünleri
Tel ip kablosu, uluslararası standart 304 paslanmaz çelik, kontrplak malzemesini benimsedik, üç adet sıradan çelik, 304 paslanmaz çelik ve alüminyum alaşımı 6061-T6 malzemesi var.Tüm yüzeyler, ilgili endüstri standartlarını ve standart gereksinimlerini karşılamalarını sağlamak için kontrplak yüzey işleminden yapılmıştır.. Yüzeyde sıcak galvanize tel ipi veya naylon gibi yüzey kaplama malzemesi seçebilmek, sert ortamlarda ürünün performansını etkili bir şekilde artırabilir.
3Ayrıntılar.
Şematik Şema
Teknik parametreler
Tel ipinin çapı
016- Tel ipinin çapı 1.6 mm.
024- Tel ipinin çapı 2.4mm.
032- Tel ipinin çapı 3.2 mm.
048- Tel ipinin çapı 4.8 mm.
064- Tel ipinin çapı 6.4 mm.
095- Tel ipinin çapı 9.5 mm.
127- Tel ipinin çapı 12.7 mm.
159- Tel ipinin çapı 15.9 mm.
222- Tel ipinin çapı 22.2 mm.
286- Tel ipinin çapı 28.6 mm.
318- Tel halatının çapı 31.8 mm.
Tel iplik döngüsü
0¥10 Düğüm Kablo
8-- 8 Düğüm Tel İpi
6-- 6 Düğüm Tel İpi
4. Model Numara Sipariş Kodu
Çizgi modeli
Boş.:Karbon çelik malzemesinin varsayımı
C1AÜstü galvanizli beyaz
C2BÜstü galvanizli mavi ve beyaz
C2CÜstü galvanizli renk
C2DÜstü galvanizli yeşil.
C2EGalvanizli altın yüzeyi
A:304 passivasyon
B[316] Passivasyon
L6061 - T6 alüminyum alaşımı ile anodlanmış gri
P:6061 - T6 alüminyum alaşımı yüzey sertliği
CXX:Müşterilere özel tedarik
5. Özellik
- Ne ürkütücü ne de yaşlanma.
- Yüksek iç damper.
- Çok geniş bir sıcaklık aralığı.
- Çok çeşitli uygunluklar.
- Hızlı ve ekonomik prototip yapımı.
- Son derece sağlam yapısı ve uzun ömrü.
- Harika bir şok ve titreşim yalıtımı.
- Kimyasal maddeler, deniz suyu, ozon, UV ışınları,
6Uygulama Alanı
| Başvurular |
Tipik Ekipman |
Korunma |
Operasyonel Avantajlar |
| Gemi gemisi |
Elektronik, Bilgisayar,
Makine |
Patlayıcı patlama.
İçsel titreşimler, fırtınalar |
Uzun ömürlü, bakımsız,
Aşırı sıcaklıklar,
korozyon direnci,
Tüm eksenleri korumak |
| Zorlu arazi araçları |
Enstrümanlama, jeneratörler,
Elektronik |
Zorlu arazi.
Kötü yol koşulları,
Çarpışma |
Uzun ömürlü, bakımsız,
Aşırı sıcaklıklar, ozon,
Radyoaktivite, UV radyasyonu |
| Uçak |
Elektronik, Bilgisayarlar |
Yüksek G manevraları,
Zor inişler, çalkantılı hava |
Sıcaklık ve yükseklik aşırılıkları, hafif |
| Nakliye konteynerleri |
Optik, Enstrüman, Füzeler, Elektronik |
- Geçiş, teslimat.
Yükleme/atma
|
Uzun ömürlü, bakımsız,
Nemle maruz kalma, Tekrarlanan kullanım
|
| Endüstriyel Aygıtlar |
Merkezci, kurutucu, pompa
|
dengesiz dinamik yükler,
Sıvı çekiç, İçsel titreşim, Temel zayıflık.
|
Uzun ömürlü, bakımsız,
Koroziv ortamlar
|
| Mühimmat Ekipmanı |
Füze fırlatıcıları, Tank
Topçu, Bilgisayar kontrolü, Elektronik
|
Zorlu araziler, demiryolları, transit |
Bakımsız, aşırı sıcaklık, yakın hava patlaması |
| Tıbbi Ekipman |
Mekanik ekipman
Hasta bakımı için gerekli
|
Hareketli parçalardan titreşim, Mobil arabalar-Taşıma şoku |
Bakımsız, gazlama yok, sterilize edilebilir. |
| Şömine |
Şömine, temizleyici,
Ölçme cihazları
|
Ressonans yaratıyor.
frekanslar, fırçalama makinesi yakınında türbülasyonlara neden olan yığın gazı vb.
|
Bakımsız, aşırı sıcaklık, koroziv ortamlar |
7. Nasıl seçilir Tel ip titreşim izolatörü seçimi yöntemi
Seçim rehberi
Temel seçim yöntemi, öncelikle ürün uygulama senaryosunu bilmeniz gerekir.
Model seçimi için birkaç unsur vardır:
- Çevrenin etkisi özellikleri
- yük,
- Çevrenin enerji spektral yoğunluğu,
- Kurulum gereksinimleri,
- Diğer gereksinimler.
1Çevrenin etkisi özellikleri: Çeşitli etkisi özelliklerinden dolayı aşağıdaki durumlara ayrılabilir:
1) Yol taşımacılığı, merkezi klima tabanı, motor tabanı, motor gürültüsünü azaltma vb. gibi nispeten yaygın ticari uygulama senaryoları.Bizim geleneksel JGX serisi ürünler temelde bu tür senaryolar için gereksinimleri karşılayabilir.
2) Kötü çevre. Kötü çevre zırhlı araçlar, takip eden radar, yüksek güçlü ve güçlü titreşimli özel hizmet sistemi, madencilik ekipmanları, okyanus gemileri,Ordu mobil tesisleri, vb. Çevre zor, etki aralığı büyük, sıcaklık aralığı büyük, çalışma koşulları zor. Bu ortamda genel etki nispeten büyüktür,karmaşık çalışma koşulları, GX,GH, GN serileri ürünlerini seçmek önerilir.
3) Küçük kurulum alanı koşulunda JWZ serisi, JZP serisi ve JMZ serisini seçmek önerilir.
2. Yükle.
Uygulama senaryosunu belirledikten sonra, donanımın toplam ağırlığı olan statik veya dinamik yüklerin aralığını doğrulamamız gerekir.ve ekipmanların bulunduğu ortamın titreşim biçimiÖrneğin, statik yük 100Kg'dır. Dört izolatöre ihtiyaç duyulursa, statik yük en az 25Kg olmalıdır.
3. Çevrenin enerji spektrum yoğunluğu
Titreşme izolatörü kendi rezonans frekansına sahiptir, bu nedenle seçim sürecinde uygulama ortamının enerji spektrum yoğunluğuna değiniyoruz,ve çeşitli frekansları karşılaştırmak için enerji spektrumundan uzak bir rezonans frekansını seçin, böylece ekipman ve izolatörün arızasına yol açan gerçek iş sırasında yük ve izolatörün rezonansını önlemek için.
