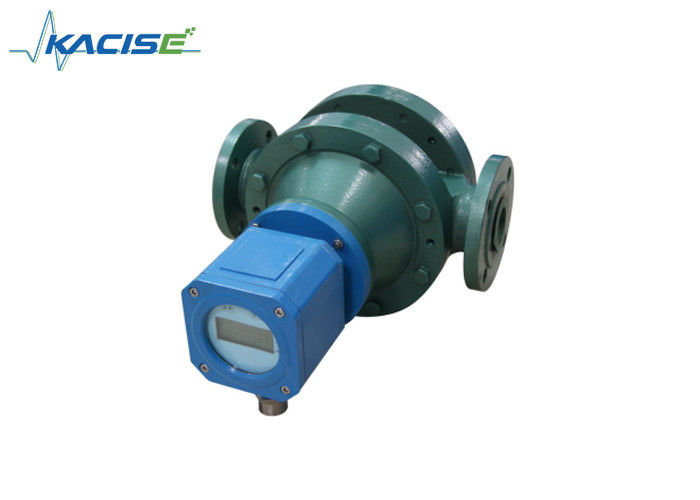

Yerel Ekran %0,5 Dökme demir malzeme PD Mekanik Akaryakıt Oval Dişli Akış Ölçer
giriiş
LC serisi oval dişli debimetre firmamızın ana ürünleridir. LC oval dişli akış ölçer, belirli basınç altında boru hattı sıvı akışının ölçümü için kullanılan tipik deplasman ölçerlerden biridir. Basit bir yapıya, güvenilir kullanıma ve yüksek doğruluğa sahiptir, akış alanının borunun ithalatı ve ihracatı için özel gereksinimleri yoktur, ölçülen orta aralığın viskozitesi ve akış aralığının özellikleri çok geniştir. Bu nedenle petrol, kimya endüstrisi, ilaç, ulaşım, gıda ve diğer endüstriyel ve ticari sektörlerde sıvı akışı tespitinde yaygın olarak kullanılmaktadır. LC serisi oval dişli debimetre özellikle akaryakıt ölçümü için uygundur.
Kullanım
LC-A tipi dökme demir oval dişli akış ölçer, her türlü petrol ürününde yaygın olarak kullanılır ve korozyona uğramayan sıvı ortamın dökme demir malzemesinin ölçümü için kullanılır.
LC-E tipi dökme çelik oval dişli debimetre, Yüksek basınç, düşük korozif ortam ölçümü için kullanılır.
LC-Q tipi dökme demir oval dişli akış ölçer, Alüminyum alaşımı için rotor, düşük viskoziteli, düşük korozyonlu, örneğin benzin vb.) sıvı ortamın ölçümü için uygundur.
LC-B, C tipi paslanmaz çelik oval dişli akış ölçer, asit, alkali, tuz ve organik bileşikler gibi güçlü aşındırıcı sıvı ortamlarda yaygın olarak kullanılır, sıvı ortamın ölçümü.
LC-L tipi Alüminyum alaşımlı oval dişli akış ölçer, sıvı ortamın ölçümü gibi su gibi düşük aşındırıcı sıvı ortamlarda yaygın olarak kullanılan küçük oval dişli akış ölçerdir.
Ana parçaların malzemeleri ve nominal çalışma basıncı
|
Kabuk ve kapak |
kapak plakası |
oval tekerlek |
Döner mil |
burç |
Nominal basınç(MPa) |
| LC-A |
Dökme çelik |
Dökme demir |
Dökme demir, Paslanmaz çelik
Alaşımlı alüminyum,
mühendislik malzemesi
|
Paslanmaz çelik |
Bronz (yağlı) veya rulmanlı |
1.6 |
| LC-E |
Dökme çelik |
Dökme demir |
DN50 6.3'ün altında
DN80-100 4,0 6,3
DN150-200 2,5
|
| LC-B,C |
Paslanmaz çelik |
Paslanmaz çelik |
Paslanmaz çelik |
Grafit, rulmanlı yatak |
1.6,2.5 |
|
Notlar:1. LC-C tipi için 0Cr18Ni12Mo2Ti; LC-B tipi için 0Cr18Ni9Ti.
2. Flanş 2,5 MPa'nın altında dışbükeydir ve pürüzlülük 6,3 MPa'dadır ve yukarıdakilerin her ikisi de 4,0 MPa'dadır.
|
2. Doğruluk sınıfı sınıfı 0,5, sınıfı 0,2
3. Çalışma sıcaklığı: LC－A(-20°C~+60°C), LC-B,E,L(-41°C~+60°C) serisi
60°C~200°C (yüksek sıcaklıklı radyatör takılıyken)
4 Patlamaya dayanıklı işaret: ExiaⅡCT5, dⅡBT4
5. Akış aralığı: birim: m3/H
| Tip |
DN |
Viskozite (mPa.s) |
| <0,3 |
0,3~0,8 |
0,8~2 |
2~200 |
200~1000 |
1000~2000 |
| LC-10 |
10 |
|
0,2-0,5 |
|
0,08-0,5 |
0,08-0,5 |
0,05-0,5 |
0.06-0.3 |
0.03-0.3 |
0.03-0.2 |
| LC-15 |
15 |
|
0.75-1. 5 |
|
0,3-1,5 |
0,3-1,5 |
0,15-1,5 0.3-3 |
0.2-1.0 |
0.1-1.05 |
0,07-0,75 |
| LC-20 |
20 |
|
1.5-3 |
1-3 |
0.5-3 |
0.5-3 |
0.3-3 1.5-15 |
0.4-2.1 |
0.2-2.1 |
0,15-1,5 |
| LC-25 |
25 |
4-6 |
3-6 |
2-6 |
1-6 |
1-6 |
0.6-6 1.56-15 |
0.8-4.2 |
0.4-4.2 |
0.3-3 |
| LC-40 |
40 |
9-15 |
7.5-15 |
5-15 |
2.5-15 |
2.5-15 |
1.5-15 |
2.1-10.5 |
1.0-10.5 |
0,7-7,5 |
| LC-50 |
50 |
10-24 |
8-24 |
8-24 |
4.8-24 |
4.8-24 |
2.4-24 |
2.4-16.8 |
1.6-16.8 |
1.2-12 |
| LC-B40,50 |
40,50 |
8-20 |
6-20 |
6-20 |
4-20 |
4-20 |
2-20 |
2.8-14 |
1.4-14 |
1.0-10 |
| LC--65 |
65 |
27-40 |
20-40 |
15-40 |
8-40 |
8-40 |
4-40 |
5.6-28 |
2.8-28 |
2-20 |
| LC-80 |
80 |
40-60 |
30-60 |
20-60 |
12-60 |
12-60 |
6-60 |
8.4-42 |
4.2-42 |
3-30 |
| LC-100 |
100 |
67-100 |
50-100 |
34-100 |
20-100 |
20-100 |
10-100 |
14-70 |
6-70 |
5-50 |
| LC-150 |
150 |
127-190 |
95-190 |
64-190 |
38-190 |
38-190 |
19-190 |
26.6-133 |
13.3-133 |
9.5-95 |
| LC-200 |
200 |
227-340 |
170-340 |
114-340 |
56-340 |
56-340 |
34-340 |
47.6-238 |
23.8-238 |
17-170 |
| Doğruluk sınıfı |
|
0,5 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,5 |
Not: Ölçülen sıvının sıcaklığı 80°C'den yüksekse. maksimum akış miktarı birincil akışın %90'ı, minimum akışı ise %120 olacaktır.
Kurulum ve Çalıştırma
- Sayacın önüne süzgeç takılmalı, sayacın dökümü üzerindeki okların ve süzgecin sıvı akışının aynı yönünü gösterdiğinden emin olunmalıdır.
- Ölçülen ortam gaz içeriyorsa sayacın önüne gaz ayırıcı takılmalıdır.
- Boru hattı ister dikey ister yatay döşensin, sayacın çark milinin yatay olarak sabitlenmesi yani kadranın yüzeye dik olması gerekir.
- Sayaç doğru şekilde kurulduğunda, kolay okunması için sayaç 180° veya 90° döndürülebilir.
- Yeni sayacın kurulumundan önce, önce oval tekerlekleri bir bambu çubukla birkaç kez çıkıştan itin, eğer tekerlekler hareket etmiyorsa, fabrika incelemesinden sonra sayaçta tortu oluşmasını önlemek için benzine daldırılabilirler.
- Sayacın girişine kısma vanası, çıkışına ise ani darbe, ters akış ve koç darbesini önlemek için yavaşça devreye girecek bir açma-kapama vanası takılmalıdır.
- Sayacın buharla temizlenmesi yasaktır.
- Sürekli çalıştırılan bölümler için by-pass yapılması gerekmektedir.
- Sayacın kurulumundan önce boru hattı iyice temizlenmeli ve temizlik sırasında yabancı maddelerin, kaynak kalıntılarının sayaca girmesini önlemek için sayaç yerine düz bir boru hattı kullanılmalıdır.
- Dökme demir ve dökme çelikten yapılmış sayacın su kullanılarak muayene edilmesi yasaktır.
- Sayacın çalıştırılması sırasında debi, mamelon plakasında işaretlenen debiyi aşamaz. Sayacı maksimumun %50-80'inde çalıştırmak tercih edilir. akış.
- Ölçülen ortam yakıcı ise paslanmaz çelik seçilecektir.
