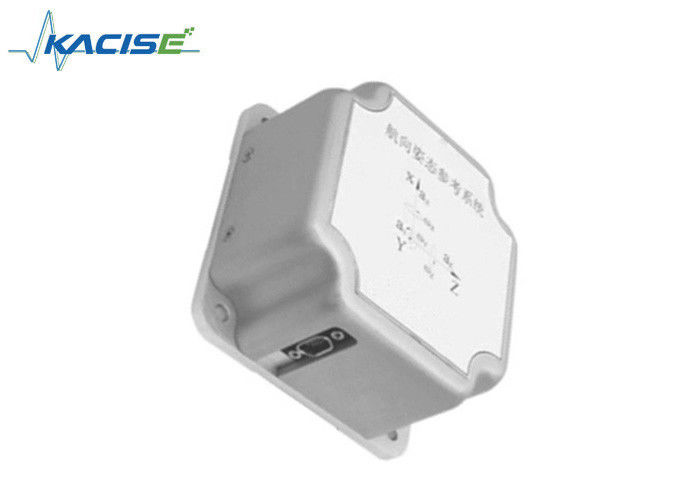

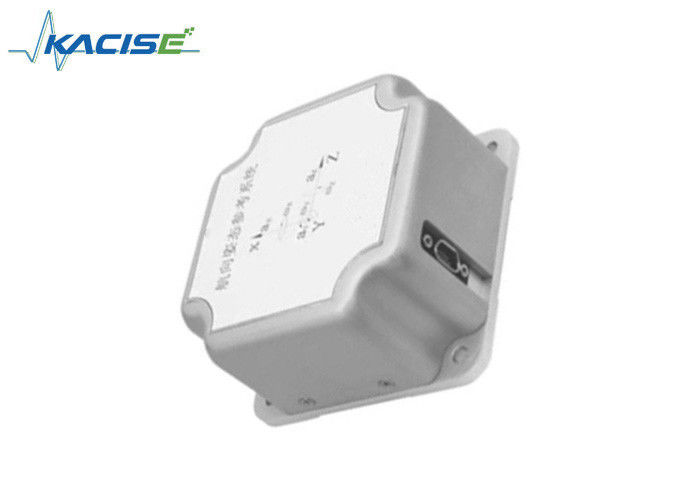

QJJ200 Serisi eğim sensörü
Ürünün tanıtımı
QJJ200 Serisi eğim sensörü, ölçülen yüzey ile yatay düzlem arasındaki açıyı ölçmek için MEMS eğilim sensörüdür.(-45 °C ~ + 85 °C) içindeki telafi sıcaklık aralığı, bu arada sensörün genel doğruluğunu artırmak için ikincil doğrusal olmayan düzeltmeyi yapıyor.
Çift eksenli eğim sensörü için, QJJ200, pitch açısı ve yuvarlanma açısı hesaplama yönteminin inersiyel navigasyon sisteminin tanımını benimser.Çeşitli kontrol alanlarının ölçüm ihtiyaçlarını karşılamak için basit 2 eksenli mekanik kombinasyon dışında.
Bu sensör, gerçek zamanlı olarak mevcut göreceli yatay pozisyon açısını çıkarabilen, kurulumu ve kullanımı kolay, hassas yerçekimi teorisini benimser.Dış elektromanyetik müdahaleye dirençBu tür bir eğim sensörü endüstriyel otomasyon ve kontrol için idealdir, platformlar,ve tutum ölçümünün diğer alanlarıAlgılayıcılar esas olarak yavaş değişimin statik ve dinamik ölçümü için uygundur, hızlı değişimin dinamik ölçümleri için uygun değildir.
Özellik
- Geniş güç girişi aralığı, DC 8 ~ 30V
- Geniş çalışma sıcaklığı, -45 °C ~ +85 °C
- çözünürlük 0,1 °'den daha iyi
- Uzun süreli istikrar 0.3 °'dan daha iyi
- IP67 koruma sınıfı
- Yüksek titreşim direnci> 10000g
- Aralık ± 30 °, ± 90 °, ± 180 °, 0 ° ~ 360 ° ( dikey düzlem dönüşü) İsteğe bağlı
- Çıkış: analog voltaj 0 ~ 5V, akım 4 ~ 20mA, RS232, RS485 isteğe bağlı
- Çıkış protokolü: Ürün için RS232/RS485 dijital çıkış modu, kullanıcı ihtiyaçlarına göre çıkış veri protokolü, standart Modbus-RTU protokolü veya kullanıcı tanımlı protokol seçili.
Performans göstergeleri
| Performans parametreleri |
Aralık |
± 30 °, ± 90 °, ± 180 °, 0 ° ~ 360 ° |
| Karar |
<0,1 ° |
| Sıfır hata |
< 0,3 ° |
| Sıfır Tekrarlanabilirlik |
<0,15 ° |
| Sıfır hatayı kaldırdıktan sonra |
<0,35 ° |
| Bant genişliği |
≥ 10 Hz |
| Veri güncelleme sıklığı |
5 ~ 100 Hz (ihtiyaç duyulmaz) |
| Elektriksel özellikler |
Besleme voltajı |
DC 8 ~ 30 V |
| Güç |
<0,5 W |
| Çıktı Arayüzü |
RS485/RS232 / analog voltaj 0-5V / analog akım 4-20mA
(ihtiyaç duyulmaz)
|
| Çevre Göstericileri |
Depolama sıcaklığı |
-55 °C ~ 100 °C |
| Çalışma sıcaklığı |
-45 °C ~ 85 °C |
| Şok |
10000 g |
| Boyutlar (mm) |
55 × 37 × 24 |
| Ağırlık (g) |
< 100 |
Sipariş verme bilgileri
Ürün: QJJ200
Ölçüm ekseni:
- 1) Tek kişilik,
- 2) iki ekselanslı,
- 3) Dikey düzlem rotasyonu
Ölçme aralığı:
- 030: ±30°
- 090: ±90°
- 180: ±180°
- 360: ±360°
Çıkış:
- AOV: Voltaj 0~5V
- AOI: akım 4 ~ 20mA
- 232: RS232 arayüzü
- 485: RS485 arayüzü
- CAN: CAN arayüzü
Mesela: QJJ200-2)-090-485, Biaxial/±90° aralığı/RS485 arayüz eğim sensörü
Boyut
Ev malzemesi: alüminyum oksit mat siyah Kurulum: 4 M4 vida
Bağlantı: 50cm düz kurşun
