Korrozyona Direnci 0 ′′ 14pH Ölçüm Arası ve Su Kalitesini İzlemek için RS-485 Çıktısı ile Çevrimiçi pH Sensörü

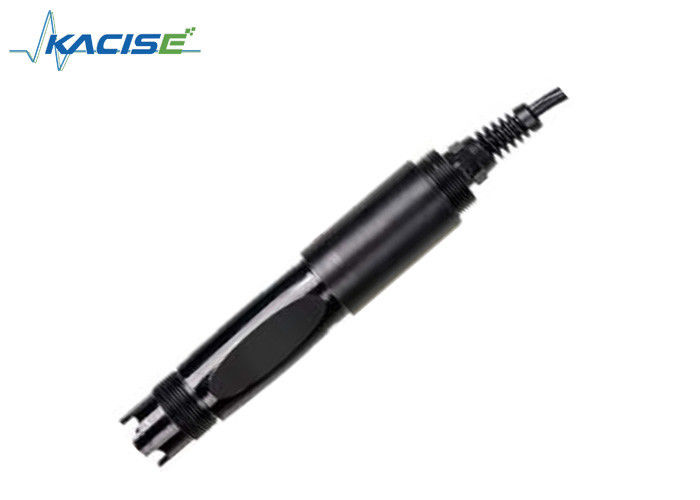

KWS-700 çevrimiçi pH sensörü, çevresel su kalitesi izleme, asit/alkali/tuz çözeltisi, kimyasal reaksiyon süreci, endüstriyel üretim süreci,Çoğu endüstriyel uygulama için çevrimiçi pH ölçümünün gereksinimlerini karşılayabilir.

• Sinyal çıkışı: RS-485 (Modbus/RTU protokolü).
• PLC, DCS, endüstriyel kontrol bilgisayarı, genel denetleyici, kağıtsız kayıt aracı veya dokunmatik ekran gibi üçüncü taraf ekipmanlarına uygun bağlantı.
• Yüksek impedanslı çift diferansiyel güçlendirici güçlü anti müdahale ve hızlı yanıt.
• Patentli pH sondası, iç referans çözeltisi, en az 100KPa (1Bar) basınç altında mikroporozlu tuz köprüsünden çok yavaş sızır.ve ileri kanaması 20 aydan fazla sürüyorBu tür bir referans sistemi çok istikrarlıdır ve geleneksel endüstriyel elektrotlara kıyasla elektrot ömrü iki kat daha uzatılır.
• Kurulumu kolaydır: 3-4 NPT boru ipliği, kolay dalgalanma montajı veya borulara ve tanklara montaj için.

Not: Sensör, en az 15 derece veya daha fazla bir açıyla yerleştirildiğinde baş aşağı veya yatay olarak monte edilmemelidir.

1. Kırmızı hat - güç kablosu (12 ~ 24V)
2. Siyah çizgi - zemin (GND)
3. Mavi çizgi - 485A
4. Beyaz çizgi - 485B
5. Çıplak tel - kalkanlı tel

Kablolama tamamlandıktan sonra, çalıştırmadan önce yanlış bağlantılardan kaçınmak için dikkatlice kontrol edilmelidir.

Kablo spesifikasyonu: Kablo uzun süre suya (deniz suyu da dahil) batırıldığı veya havaya maruz kaldığı göz önüne alındığında, kablo belirli bir korozyon direnci gösterir.Kablonun dış çapı Φ6 mm ve tüm arayüzler su geçirmez.

pH sensörü ölçülürken, damıtılmış suda (veya iyonize edilmiş suda) temizlenmelidir.ve filtre kağıdı, test edilecek sıvıya kirliliklerin girmesini önlemek için nem emici olarak kullanılmalıdır.Sensörün 1/3'ü test edilecek çözelte yerleştirilmelidir.
Sensör kullanılmadığında yıkanabilir, 3,5 mol/L potasyum klorür çözeltisi ile koruyucu bir kapağa yerleştirilebilir veya 3,5 mol/L'lik bir kabın içine yerleştirilebilir.
Potasyum klorür çözeltisi.
Terminalin kuru olup olmadığını kontrol edin. Eğer lekelenmişse, mutlak alkolle silin ve kurutulsun. Uzun süreli olarak damıtılmış suda veya protein çözeltisinde daldırılmaktan kaçının ve silikon yağla temas etmenizi önleyin.Daha uzun bir sensörle, cam filmi yarı şeffaf olabilir veya seyreltilmiş hidroklorik asitle yıkanabilir ve su ile durulabilir. Sensör uzun süre kullanılır.Kalibrasyon için metreyle kalibre edilmelidir..
Sensör yukarıda belirtilen şekilde bakım ve bakım sırasında kalibrasyon ve ölçüm yapılmadığında, sensör arızalıdır. Lütfen değiştirin
Sensör.

Enstrümanın gerçek okuma ve standardı bazen ±1 basamaklık bir hataya sahiptir.

Not: sensör fabrikada kalibre edilmiştir, ölçüm hatası aşılmazsa kalibrasyon rastgele olmamalıdır.

Ölçüm silindirinde 250 ml damıtılmış su kullanın, bir kadeh içine dökün, pH=6.86 olan bir paket kalibrasyon tozu ekleyin, toz tamamen çözülene kadar cam çubukla eşit bir şekilde karıştırın.Çözümü pH=6 olarak yapılandırın..86, sensörü çözeltine koyun, 3 ~ 5 dakika bekleyin, değer istikrarlı olduktan sonra, görüntülenen değerin 6.86 olup olmadığını görün. Eğer değilse, sıfır kalibrasyon yapmanız gerekir.Kalibrasyon talimatları için eklere bakın .

Asitli çözeltme için: 250 ml damıtılmış su alın, ölçüm silindirine dökülün, bir kadeh içine dökülün, pH=4.00 olan bir paket kalibrasyon tozu eklenin.Toz tamamen çözülene kadar cam çubukla eşit bir şekilde karıştırın., ve topH=4.00 çözeltisini yapılandırın; Çözümde, 3 ila 5 dakika bekleyin. Değer istikrarlı olduktan sonra, değerin 4.00 olup olmadığını kontrol edin. Aksi takdirde eğim kalibrasyonu gereklidir.Kalibrasyon talimatları için eklere bakın..

Alkali çözeltisi için: 250 ml damıtılmış su al ve ölçüm silindirine koy ve pH=9.18 olan bir kalibrasyon tozu paketi ekle.Toz tamamen çözülene kadar cam çubukla eşit bir şekilde karıştırın., ve çözeltinin pH=9.18'ini yapılandırın; çözeltinin içine girin, 3 ila 5 dakika bekleyin. Değer istikrarlı olduktan sonra, ekranın 9.18 olup olmadığını kontrol edin. Eğer değilse, eğim kalibrasyonu gereklidir.Kalibrasyon talimatları için eklere bakın..

Kalite denetim departmanları standartlaştırılmış denetim prosedürlerine sahiptir, gelişmiş tespit ekipmanları ve aletleri ile,ve 72 saatlik yaşlanma testi yapan ürünler için test prosedürlerine sıkı sıkıya uyarak, istikrar testi, standart ürünlerin fabrikası değil.

Alıcı taraf, % 2'lik bir arıza oranı ile ürün partilerini doğrudan iade eder ve tüm maliyetler tedarikçi tarafından karşılanır.Referans standardı, tedarikçi tarafından sağlanan ürün tanımını ifade eder..

Malların miktarını ve sevkiyat hızını garanti edin.

Şirket, satış tarihinden itibaren bir yıl içinde yerel satış sonrası hizmet sunar, ancak uygunsuz kullanımdan kaynaklanan hasarı içermez.Ama nakliye masrafları da dikkate alınmalı.Yolda hasar görürseniz, şirket cihazın hasarını ücretsiz olarak onaracaktır.

Modbus iletişimi için varsayılan veri biçimi: 9600, n, 8, 1 (baud hızı 9600bps, 1 başlangıç bit, 8 veri bit, hiç eşitlik, 1 durma bit).

Baud hızı gibi parametreler özelleştirilebilir.

1. Veri komut çerçevesini oku

06 03 xx xx xx xx

Adres Fonksiyon kodu Kayıt adresi Kayıt sayısı CRC kontrol kodu (birincisi düşük bayt)

2. Veri yanıt çerçevesini oku

06 03 xx xx... xx xx xx

Adres Fonksiyon kodu Bayt Cevap veri CRC kontrol kodu (daha az bayt önce)

3. Veri komut çerçevesi yaz

06 06 xx xx xx xx xx

Adres Fonksiyon kodu Kayıt adresi Veri yazmak CRC kontrol kodu (düşük bayt önce)

4. Veri yanıt çerçevesi yazmak (aynı veri komut çerçevesi)

06 06 xx xx xx xx xx

Adres Fonksiyon kodu Kayıt adresi Veri yazmak CRC kontrol kodu (düşük bayt önce)

Not:

1. Modbus kayıt adresi, kayıt türü kayıt başlangıç adresi ile tanımlanan protokola göre (16 hex, parantez içinde gerçek başlangıç adres kayıtını temsil eder).
2. Sensör adresini değiştirirken, geri komutundaki sensör adresi değiştirilen yeni adresdir.
3. Verileri okurken ölçülen değeri iade eden veri tanımı:

Xx Xx Xx Xx

2-bayt ölçümü 2 bayt ölçümü 2 bayt sıcaklık değeri 2 bayt sıcaklık ölçeği

Değer ölçeği numarası

Veri türü varsayılan olarak: iki bayt tamsayı, önce yüksek bayt; diğerleri dalgalanma nokta türleri olarak isteğe bağlıdır.

Fonksiyon: Ölçme sondasının pH'sını ve sıcaklığını elde edin; pH birimi pH'dır; sıcaklık birimi °C'dir.

İstek çerçevesi: 06 03 00 00 00 04 45 BE;

Yanıt çerçevesi: 06 03 08 00 62 00 02 01 01 00 01 24 59

Okuma örneği:

pH: 00 62, pH değerinin onaltıparça olarak okunduğunu gösterir, 00 02 pH değerinin 2 ondalık yerine sahip olduğunu gösterir ve 0.98 ondalık değerine dönüştürülür.

Sıcaklık değeri: 01 01 heksadesimal okuma sıcaklık değerini gösterir, 00 01 sıcaklık değerinin 1 ondalık yerine sahip olduğunu gösterir ve 25 ondalık bir değere dönüştürülür.7

Fonksiyon: Elektrodun pH sıfır kalibrasyon değerini ayarla. Sıfır değeri 6,86 pH standardına dayanır. Örnekler şunlardır;

İstek çerçevesi: 06 06 10 00 00 00 8C BD

Yanıt çerçevesi: 06 06 10 00 00 00 8C BD Eğim kalibrasyonu
Fonksiyon: Elektrodun pH eğim kalibrasyon değerini ayarla; eğim kalibrasyonu yüksek nokta ve düşük nokta kalibrasyonuna ayrılır ve alkali çözeltinin yüksek noktada ölçülür.Asitli çözeltinin düşük noktasında ölçülür.Burada standart çözeltinin yüksek olduğu nokta 9.18pH, kalibrasyon referansının düşük 4.00pH standart çözeltisi, örnekler şunlardır:

Yüksek nokta standart çözeltisi 9.18 pH kalibrasyonu: İstek çerçevesi: 06 06 10 04 00 00 CD 7C
Yanıt çerçevesi: 06 06 10 04 00 00 CD 7C Düşük standart çözeltisi 4.00 pH kalibrasyonu: İstek çerçevesi: 06 06 10 02 00 00 2D 7D
Yanıt çerçevesi: 06 06 10 02 00 00

Rol: elektrotun MODBUS cihaz adresini ayarlayın; cihaz adresini 06'tan 01'e değiştirin. Örnek şu şekilde: İstek çerçevesi: 06 06 20 02 00 01 E3 BD
Yanıt çerçevesi: 06 06 20 02 00 01 E3 BD

Eğer sensör makine komutunu doğru bir şekilde çalıştırmazsa, aşağıdaki biçim bilgisini gönderir:

a) KÖD: 01 ¢ fonksiyon kodu hatası

03 ¢ veriler yanlış

b) COM: Alınan işlev kodu
