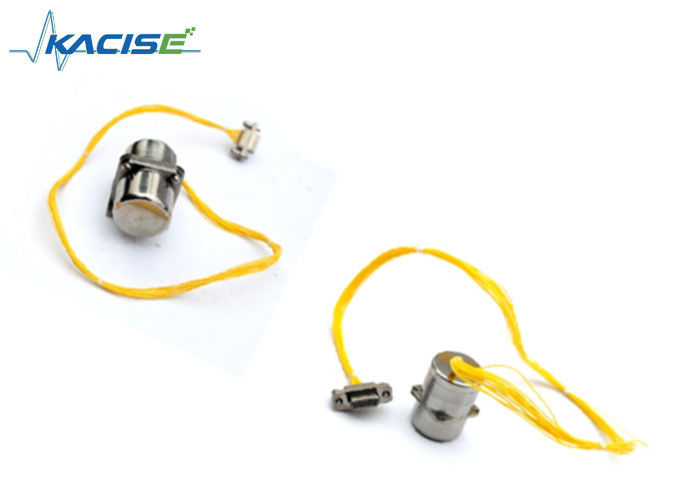

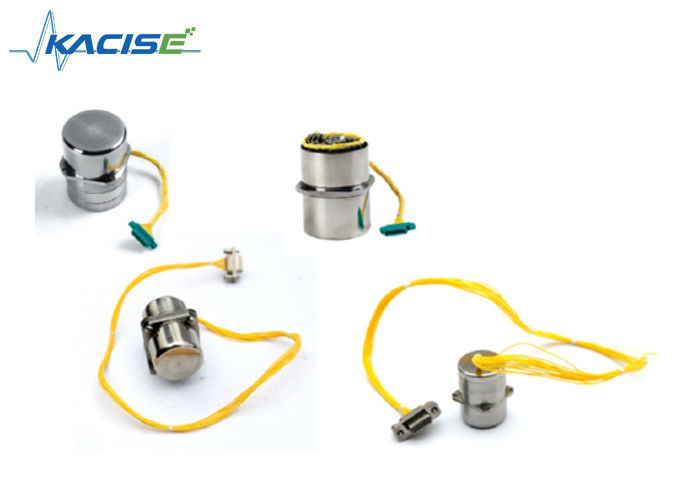

KTG-M5 Dinamik Düzenlenmiş Giroskop
Özellik
☆ Hafif
☆ Küçük boyut
☆ Hızlı başlangıç
☆ Yüksek sıcaklık ortamında kullanılır
Tanıtım
Borma alanında, hareketsizlik cihazları uçuş alanından daha büyük ve daha uyumludur, çünkü kötü çalışma koşulları, çevresel sıcaklıklar yüksek,Adaptasyon sıcaklığı ve yaşam gereksinimleri çok zor., KTG-M5 dinamik ayarlı jirosu sondaj alanı için tasarlanmıştır.
Parametreler
| Parametreler |
Özellikler. |
Değer |
Birim |
| Güç |
Güç (3. Faz) |
12&400 |
V & Hz |
| Güç ((1 Faz) |
5&16000 |
V & Hz |
| performansı |
Rastgele sürüklenme |
≤0.2 |
°/saat |
| Sürüklenme istikrarı |
≤0.25 |
°/saat |
| Doğrusal olmayan |
≤0.5 |
% FS |
| Maksimum izleme oranı |
≥ 60 |
°/S |
| G duyarlı olmayan sürüklenme |
≤15 |
°/h/g |
| G duyarlı sürüklenme |
≤ 8 |
°/h/g |
| Bant Genişliği |
≥ 60 |
Hz |
| Torquer ölçeği faktörü |
≥670 |
°/h/mA |
| teknolojik |
Senkronizasyon hızı |
8000 |
r/min |
| Senkronizasyon Zamanı |
≤30 |
S |
| Çıktı eğimi |
21±2 |
mV/` |
| Birincil torker |
50±3 |
Oh |
| ikincil tork |
2±0.5 |
Oh |
| Fiziksel |
Ağırlık |
< 130 |
g |
| Boyutları |
φ29×53 |
mm |
| Flanş |
M5×29 |
mm |
| Çalışma ortamı |
Sıcaklık |
-15 ~ 100 |
°C |
| titreşim |
5 |
g |
| Şok |
≥50 |
g |
Kurulum
Ürünler, X (Y) ekseni ve ölçüm referansı
Eksen eş zamanlı ise, kurulum hatası 5'ten az olmalıdır.
Operasyon
1. Sadece uygun güç ve kilitlenmiş döngü devresi kartı eşleşen ürünler sırayla
düzgün çalışmak için, devrelerle ilgili bir tabloya ihtiyacım var, lütfen önceden açıklayın.
2Ürünün normal kullanımında motorun çalıştırılması için gücü açmalısınız.
Yaklaşık 40s, ve sonra kilitlenmiş döngü, böylece ürünler kapalı döngü durumunda;
kapatma, kilitlenmiş döngüyü çözme, böylece ürün açık döngü işlevinde,
Ve sonra güç kaynağını kes.
3Ürün enerji ile çalıştırılır, 40'larda kapatılır, ürünü sallamaktan kaçınmak gerekir,
Kurulum süreci hafif olmalı, aydınlatmalı, ürün çarpışmaz, çarpışma.
4Ürün kullanımı sürecinde fiş çekmek kesinlikle yasaktır.
5Ürün, dış güç kaynağı arasında kısa devreye giremez.
6Kullanım sırasında bir anormallik ortaya çıkarsa, derhal gücü kapatmalısınız.
Ürününün iç hatası, müşteri tamir düzenleyen şirketimi derhal bilgilendirir.
Boyut
Bağlantı tanımı
Soket tipi:J30J-15T (kable uzunluğu160~175mm)
| Pin No. |
Fonksiyon tanımı |
Not: |
| 1 |
X ekseni sinyal çıkışı |
|
| 2 |
GND |
Harekete geçirme gücü ve sinyalleri için |
| 3 |
X eksenli tork bobini (son) |
|
| 4 |
Bir faz motoru sürücüsü gücü |
12V, 400Hz. |
| 5 |
Sensör uyarı güç kaynağı |
Tek fazlı5V, 16KHz |
| 6 |
Y ekseni sinyal çıkışı |
|
| 7 |
Y ekseninde tork bobini ((başlangıç) |
|
| 8 |
B fazı motor sürücüsünün gücü |
12V, 400Hz. |
| 9 |
DC+15V |
Ön Güçlendirici Gücü |
| 10 |
DC-15V |
Ön Güçlendirici Gücü |
| 11 |
X eksenli tork bobini (başlangıç) |
|
| 12 |
NULL |
|
| 13 |
NULL |
|
| 14 |
C fazı motor sürücüsünün gücü |
12V, 400Hz. |
| 15 |
Y ekseninde tork bobini (son) |
|
NOT: Aynı durum J30J-21T için de geçerlidir, eğer başka bir soket kullanıyorsanız, lütfen önceden açıklayın.
