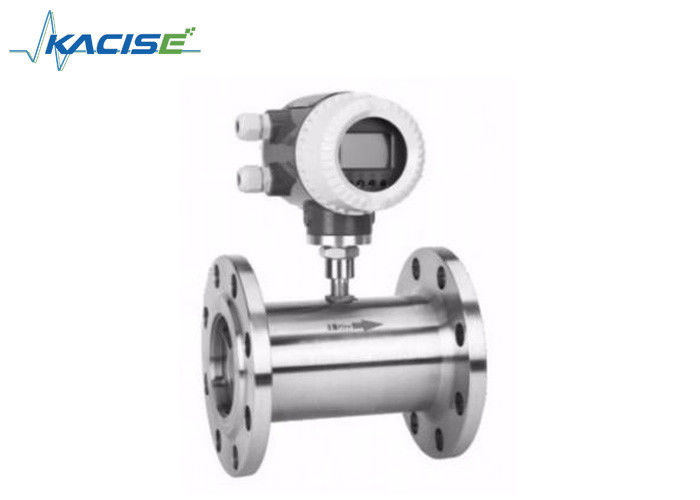

Petrol gazı ve akıllı dijital ölçüm için paslanmaz çelik yüksek hassasiyetli türbin akışölçüsü

KXTUF türbin akış ölçer, gelişmiş düşük güçlü tek çipli mikroişlemci teknolojisinin geliştirilmiş türbin akış sensörü ve yeni akıllı sayacın ekran toplayıcı entegrasyonunun kullanılmasıdır, kompakt bir yapıya sahip, sezgisel okumalar net, yüksek güvenilirlik, dış güç müdahalesi olmadan, yıldırım önleyici, bariz düşük maliyet avantajı, kapalı boruyu ve paslanmaz çelik 1Cr18Ni9Ti, 2Cr13 ve korindon Al2O3'ü ölçmek için yaygın olarak kullanılır, karbür paslanmaz ve lif, parçacık içermez ve diğer safsızlıklar, çalışma sıcaklığındaki kinematik viskozite sıvının 5 × 10-6m²/s'den azdır, sıvının kinematik viskozitesi 5 × 10-6m²/s'den fazladır, kantitatif kontrol, aşırı alarm vb. olabilir, ideal bir akış ölçümü ve enerji ölçerdir.

Ölçüm nesneleri: yağ, organik sıvılar, inorganik sıvı, sıvılaştırılmış petrol gazı, doğal gaz, kömür gazı ve kriyojenik sıvılar.

• Yüksek doğruluk, genellikle ±%1R, ±%0,5R'ye kadar, %0,2R'ye kadar yüksek doğruluk
• İyi tekrarlanabilirlik, %0,05 ~ %0,2'ye kadar kısa süreli tekrarlama yeteneği, ticari yerleşimde tercih edilen akış ölçer seçimidir.
• Toplayıcıya ve PC ile bağlantıya uygun darbe frekansı sinyalinin çıkışı; sıfır kayması yok ve güçlü girişim direnci
• Yüksek frekanslı sinyal (3~4KHz) elde edilebilir, sinyal çözünürlüğü güçlüdür.
• Geniş aralık, orta ve büyük çap 1:20'ye kadar, küçük kalibre 1:10.
• Kompakt yapı ve uygun bakım

• Sıvılaştırılmış petrol gazı, rafine edilmiş petrol ve hafif ham petrol taşıma ve toplama istasyonları, ticari yerleşim için büyük ham petrol boru hattının ilk ve terminal istasyonu.
• Sıvı akışının hacmini ve toplam hacmi ölçmek için petrol, kimya, metalurji, kağıt ve diğer endüstrilerde yaygın olarak kullanılır.

1. Alet fonksiyonuna göre KXTUF Türbin Debimetresi iki tipe ayrılabilir:
   • Türbin akış sensörü/verici
   • Akıllı entegre türbin akış ölçer
2. Fonksiyon Açıklaması
   • Türbin akış sensörü/verici
     Bu ürünün kendisinde yerel gösterge işlevi yoktur, yalnızca akış sinyalinin uzaktan iletimi vardır. Akış sinyali darbe sinyaline veya akım sinyaline (4-20mA) bölünebilir; düşük fiyat, yüksek entegrasyon seviyesi, küçük hacim, özellikle ikincil gösterge, PLC, DCS ve diğer kontrol sistemleri ile bilgisayarla birlikte kullanıma uygundur.

Çıkış sinyaline göre ürün türü KXTUF-N tipi ve KXTUF-A tipine ayrılabilir.

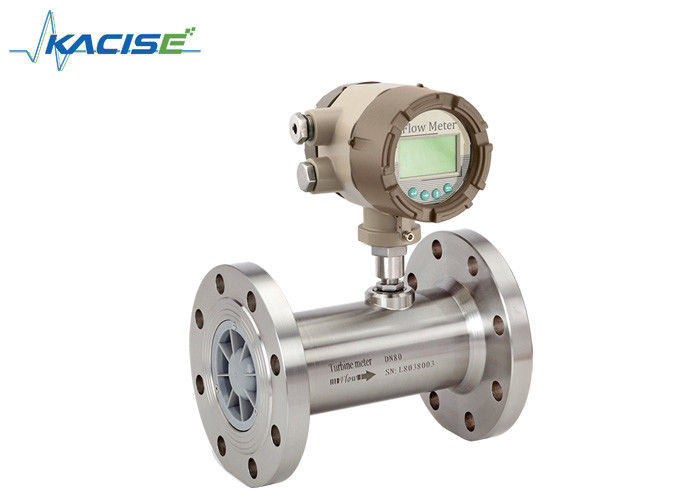

• Akıllı entegre türbin akış ölçer
  Bu ürünün kendisi yerel görüntüleme fonksiyonuna sahiptir, iki görüntüleme ünitesi mevcuttur, güç kaynağı moduna göre, uzaktan sinyal iletimi olsun, KXTUF-B tipi ve KXTUF-C tipine bölünebilir.

KXTUF-B:Güç kaynağı 3,2V 10AH Lityum hücre (4 yıl servis ömrü), sinyal çıkışı yok.

KXTUF-C:Harici 24V DC besleme, çıkış 4-20 mA standart iki telli akım sinyali, isteğe bağlı RS485 veya HART iletişimi.

Diyagram 1 (DN4~DN10):Dişli bağlantı tipi türbin akış sensörü (düz boru bölümü dahil).
Diyagram 2 (DN15~DN40):İpliğe bağlı akış sensörü boyutu çizimi.
Diyagram 3 (DN4~DN10):Flanş bağlantılı türbin akış sensörü çizimi.
Farklı spesifikasyonlara göre sensör kurulum yöntemi, Dişli veya flanş bağlantısını benimseyin, kurulum yöntemi diyagram 1, 2, 3'te gösterilmektedir.
