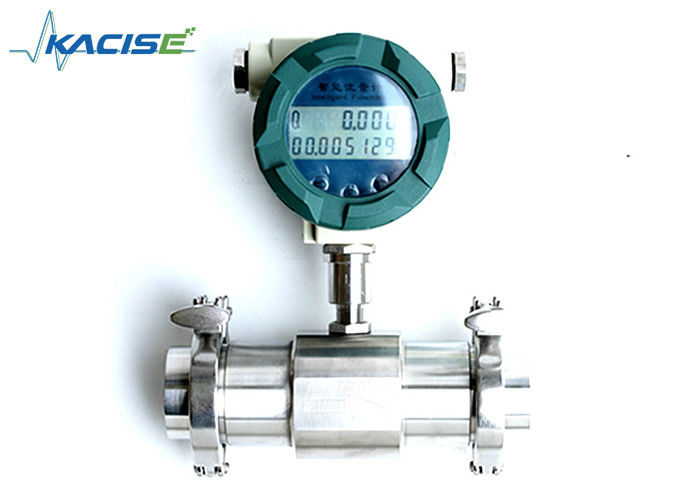

Yüksek hassasiyetli Puls Analog Çıktı Turbin Akışölçörü Zeytinyağı ve Palm Yağı için Sanitar Tipi

turbine water flow meter

explosion proof flow meter

Place of Origin:

China

Marka adı:

Kacise

Sertifika:

CE / ISO / Explosion-proof

Model Number:

KTF

Bizimle İletişim

Teklif Et

Yüksek hassasiyetli Puls Analog Çıktı Turbin Akışölçörü Zeytinyağı ve Palm Yağı için Sanitar Tipi

Ürün Ayrıntıları

DN(mm):

DN4~DN300

Basınç:

1.6 Mpa ,2.5Mpa ,4.0Mpa ,6.3Mpa, Özel

Orta:

Korozif Olmayan Düşük Hızlı Likil, Safsızlık Olmadan

İletişim:

RS-485 /MODBUS

Kesinlik:

% 0,5 /% 1.0

Çıkış:

Darbe, 4-20mA analog çıkış, RS485, Hart

Malzeme:

Paslanmaz Çelik/SS316L /316

Güç Kaynağı:

12-24VDC /3.6V Lityum Pil

Koruma Sınıfı:

IP65 veya IP68

Eski:

ExmdΙΙBT4

Vurgulamak:

turbine water flow meter

explosion proof flow meter

Ödeme ve Nakliye Şartları

Minimum Order Quantity

Fiyat

pazarlık edilebilir

Packaging Details

Carton / Wooden Box

Delivery Time

5~8 working days

Ödeme koşulları

L/C, D/A, T/T, Western Union, MoneyGram

Supply Ability

1000pcs

İlişkili Ürünler

RS485 Arayüzü ve DC8 ~ 36V Güç Kaynağı ile Yüksek Doğruluklu Ultrasonik CO2 Gaz Akış Ölçer

En İyi Fiyatı Alın

Yüksek hassasiyetli Puls Analog Çıktı Turbin Akışölçörü Zeytinyağı ve Palm Yağı için Sanitar Tipi

En İyi Fiyatı Alın

Yüksek hassasiyetli 1.0% IP68 Korumalı Biyogaz Akışölçeri, LPG ve Gaz Ölçümü için 4-20mA çıkış

En İyi Fiyatı Alın

Yüksek hassasiyetli ±0.2% hassasiyetli Paslanmaz Çelik 316 ve RS485 İletişimli Turbin Akışölçüsü

En İyi Fiyatı Alın

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

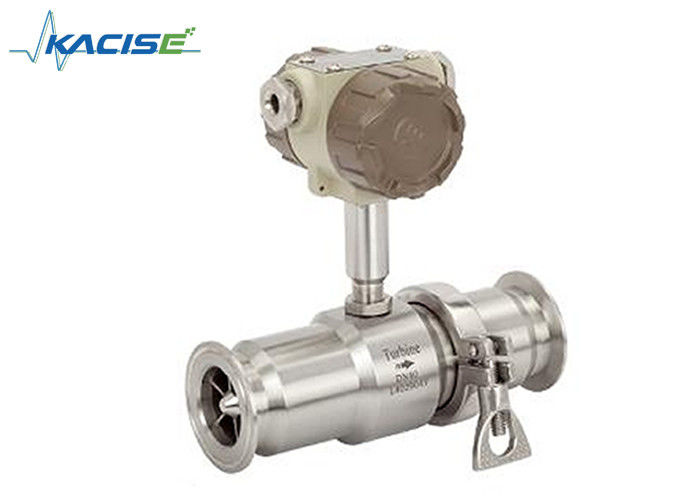

OEM Debimetre Sıhhi Tip Üçlü Kelepçe Bağlantı Türbini Gıda Endüstrisi Viski Debimetresi / Bira / Süt Akış Ölçer

Tanım

Türbin Akış Ölçer, ilaç, gıda ve içecek gibi endüstrilerde yaygın olarak uygulanan bir akış ölçüm cihazıdır. Ölçüm, gruplama, kontrol ve doldurma dahil olmak üzere çeşitli amaçlara hizmet eder. Türbin debimetresinin temel özellikleri ve özellikleri şunları içerir:

Dönen Parça Malzemesi: Akış ölçerin dönen kısmı, mükemmel korozyon önleyici ve paslanmaya karşı dayanıklı performansıyla bilinen özel bir malzemeden yapılmıştır. Bu, zorlu endüstriyel ortamlarda dayanıklılık ve uzun ömür sağlar.

Yapısal Tasarım: Akış ölçer, doğruluğu ve tekrarlanabilirliği artıran özel olarak tasarlanmış bir yapıya sahiptir. Bu tasarım, endüstriyel proseslerde hassas ve güvenilir akış ölçümleri elde etmek için çok önemlidir.

Uygulamalar: Debimetre, doğruluk ve hijyenin kritik faktörler olduğu ilaç ve içecek endüstrilerindeki uygulamalar için özellikle uygundur.

Korozyon Önleyici Özellikler: Malzeme seçimi ve tasarım hususları göz önüne alındığında, akış ölçer korozyona karşı direnç göstererek doğruluktan ödün vermeden çeşitli sıvıların taşınmasına uygun hale gelir.

Kolay Bakım: Akış ölçer, kolay bakım için tasarlanmış olup, hızlı ve rahat bakımın gerekli olduğu endüstriyel ortamlarda kullanımını kolaylaştırır.

Çok yönlülük: Türbin debimetresi çok yönlüdür; ölçüm, dozajlama, kontrol ve doldurma gibi çeşitli uygulamalara olanak tanır. Uyarlanabilirliği onu farklı endüstriyel süreçlerde değerli bir araç haline getirir.

Doğru Ölçümler: Akış ölçer, ilaç ve yiyecek ve içecek gibi endüstrilerin hassas gereksinimlerini karşılayan doğru ve güvenilir akış ölçümleri sağlayacak şekilde tasarlanmıştır.

Genel olarak Türbin Akış Ölçer, dayanıklılığı, doğruluğu ve hijyen standartlarını korumanın çok önemli olduğu endüstrilere uygunluğuyla öne çıkıyor.

Özellikler

Yüksek doğruluk, genellikle ±%1R, ±%0,5R'ye kadar, %0,2R'ye kadar yüksek doğruluk
İyi tekrarlanabilirlik, %0,05 ~ %0,2'ye kadar kısa süreli tekrarlama yeteneği, ticari yerleşimde tercih edilen akış ölçer seçimidir.
Toplayıcıya ve PC ile bağlantıya uygun darbe frekansı sinyalinin çıkışı; sıfır kayması yok ve güçlü girişim direnci
Yüksek frekanslı sinyal (3~4KHz) elde edilebilir, sinyal çözünürlüğü güçlüdür.
Geniş aralık, orta ve büyük çap 1:20'ye kadar, küçük kalibre 1:10.
Kompakt yapı ve uygun bakım

Özellikler

Parametre		Değer	Birim
Çap	İplik	4, 6, 10, 15, 20, 25, 32, 40	mm
Çap	Flanş (Kelepçe)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200	mm
Kesinlik		±1, ±0,5, ±0,2 (özelleştirilmiş)	%R
Aralık oranı		1:10, 1:15, 1:20
Sensör malzemesi		304, 316(L) paslanmaz çelik vb.
Çalışma çevre	Orta sıcaklık.	-20~120	°C
	Ortam sıcaklığı	-10~55	°C
	Bağıl nem	%5~%90
	Atmosfer basıncı	86~106	KPa
Sinyal çıkışı		Sensör: darbe frekansı sinyali, düşük elektrik seviyesi≤0,8V, yüksek seviye≥8V Verici: iki telli, 4-20 mA DC akım sinyali
İletişim arayüzü		RS485
Güç kaynağı		Sensör: +12V DC, +24V DC (opsiyonel) Verici: +24V DC Yerel gösterge tipi: dahili 3V lityum hücre veya +24VDC harici
Sinyal İletim Teli		STVPV3×0,3 (3 telli), 2×0,3 (2 telli)
İletim Mesafesi		1000'den fazla değil	M
Sinyal Hattı Arayüzü		Temel tip: Hausman konektörü veya 3 damarlı kablo; Patlamaya dayanıklı tip: M20 × 1,5 (F)
Patlamaya dayanıklı sınıf		Temel tip: patlamaya dayanıklı olmayan; patlamaya dayanıklı tip: ExdIIBT6
Koruma seviyesi		IP65

Ölçüm Aralığı ve Çalışma Basıncı

Çap (mm)	Standart Aralık (m³/H)	Genişletilmiş Menzil (m³/H)	Normal Bağlantı ve Basınç Değeri (MPa)	Özel Basınç Değeri (MPa) (Flanş Bağlantısı)
DN4	0,04~0,25	0,04~0,4	Diş bağlantısı/6.3	10, 16, 25
DN6	0,1~0,6	0,06~0,6	Diş bağlantısı/6.3	10, 16, 25
DN10	0,2~1,2	0,15~1,5	Diş bağlantısı/6.3	10, 16, 25
DN15	0,6~6	0,4~8	Diş bağlantısı/6.3	4,0, 6,3, 10, 16, 25
DN15	0,6~6	0,4~8	Flanş bağlantısı/2,5	4,0, 6,3, 10, 16, 25
DN20	0,8~8	0,45~9	Diş bağlantısı/6.3	4,0, 6,3, 10, 16, 25
DN20	0,8~8	0,45~9	Flanş bağlantısı/2,5	4,0, 6,3, 10, 16, 25
DN25	1~10	0,5~10	Diş bağlantısı/6.3	4,0, 6,3, 10, 16, 25
DN25	1~10	0,5~10	Flanş bağlantısı/2,5	4,0, 6,3, 10, 16, 25
DN32	1,5~15	0,8~15	Diş bağlantısı/6.3	4,0, 6,3, 10, 16, 25
DN32	1,5~15	0,8~15	Flanş bağlantısı/2,5	4,0, 6,3, 10, 16, 25
DN40	2~20	1~20	Diş bağlantısı/6.3	4,0, 6,3, 10, 16, 25
DN40	2~20	1~20	Flanş bağlantısı/2,5	4,0, 6,3, 10, 16, 25
DN50	4~40	2~40	Flanş bağlantısı/2,5	4,0, 6,3, 10, 16, 25
DN65	7~70	4~70	Flanş bağlantısı/2,5	4,0, 6,3, 10, 16, 25
DN80	10~100	5~100	Flanş bağlantısı/2,5	4,0, 6,3, 10, 16, 25
DN100	20~200	10~200	Flanş bağlantısı/2,5	4,0, 6,3, 10, 16, 25
DN125	25~250	13~250	Flanş bağlantısı/1.6	2,5, 4,0, 6,3, 10, 16
DN150	30~300	15~300	Flanş bağlantısı/1.6	2,5, 4,0, 6,3, 10, 16
DN200	80~800	40~800	Flanş bağlantısı/1.6	2,5, 4,0, 6,3, 10, 16

Boyut

Diyagram 1 (DN4~DN10):Dişli bağlantı tipi türbin akış sensörü (düz boru bölümü dahil).

Diyagram2 (DN15~DN40):İpliğe bağlı akış sensörü boyutu çizimi.

Diyagram3 (DN4~DN10):Flanş bağlantılı türbin akış sensörü çizimi.

Farklı spesifikasyonlara göre sensör kurulum yöntemi, Dişli veya flanş bağlantısını benimseyin, kurulum yöntemi diyagram 1, 2, 3'te gösterilmiştir.

Kurulum boyutları

Çap(mm)	uzunluk(mm)	G	K(mm)	D(mm)	n(delik)
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	Φ65	Φ14	4
20	80	G1	Φ75	Φ14	4
25	100	G5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150		Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

Sipariş bilgileri

Modeli								Notlar
KTF
DN	4							4mm
	6							6 mm
	10							10 mm
	15							15mm
	20							20 mm
	25							25mm
	32							32mm
	40							40mm
	50							50 mm
	65							65mm
	80							80mm
	100							100 mm
	125							125mm
	150							150mm
	200							200 mm
Tip		N						Sensör tipi: +12V veya 24V güç, çıkış 3 kablolu sistem darbe sinyali
		A						Verici tipi: +24V güç, çıkış 2 kablolu 4-20 mA
		B						Akıllı tip: lityum hücre, yerel gösterge, sinyal çıkışı yok
		C						Akıllı tip: +24V güç, yerel gösterge, 2 kablolu 4-20mA/darbe çıkışı
		C1						Akıllı tip: +24V güç, yerel gösterge, RS485 iletişimi
								protokol
		C2						Akıllı tip: +24V güç, yerel gösterge, HART protokolü
Kesinlik			05					0,5
			10					1.0
			02					0,2 (Özel sipariş, uzun teslimat süresi)
Menzil				K				Genişletilmiş Ölçüm Aralığı
Menzil				S				Standart Ölçüm Aralığı
Gövde Malzemesi					S			304 SS
Gövde Malzemesi					L			316 (L) SS
Patlamaya Dayanıklı						N		Patlamaya dayanıklı olmayan
Patlamaya Dayanıklı						e		Patlamaya dayanıklı, ExdIIBT6
Basınç Değeri							N	Normal
Basınç Değeri							H(x)	Yüksek Basınç

Üretim ve stoklar

Ambalajlama

Başvuru
