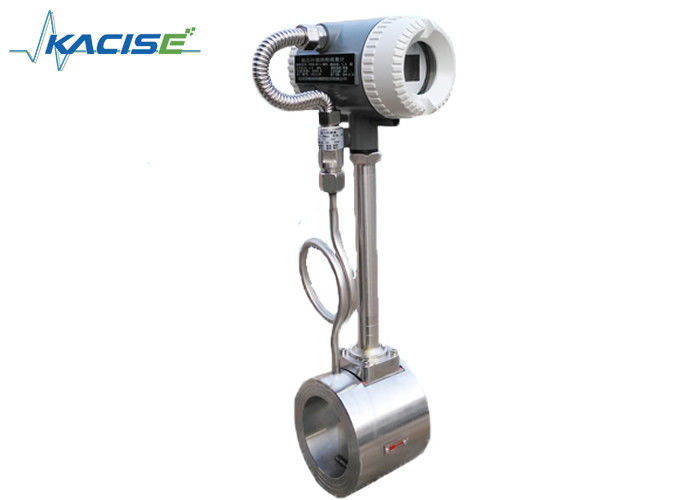

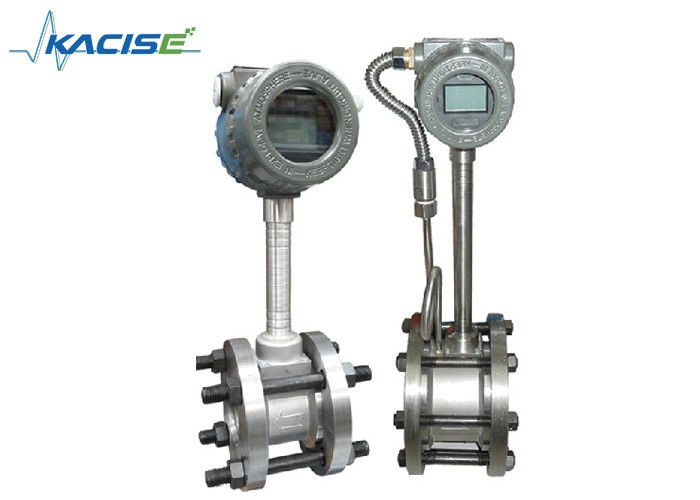

Flanş Klampası Sıkıştırılmış Hava girdap akış ölçer, girdap gaz akış ölçer 4 - 20mA
Tanıtım
Endüstride yaygın olarak kullanılan Karman girdap akış ölçer, Carmen girdap fenomenini kullanarak yapılan bir çeşit akış ölçeridir.Döngü jeneratörü sıvıya dikey olarak yerleştirildiğinde, sıvı jeneratörü atladığında Karman Döngü Caddesi oluşacaktır.Asimetrik girdap treni istikrarlı kalabilirBu durumda, girdap frekansı f, sıvının akış hızının v'ye doğrudan orantılı ve girdap jeneratörünün ön genişliğinin d'ye ters orantılıdır.
KVF akışölçer, Carmen girdap akışölçeri ilkesini kullanan bir Karman girdap akışölçeridir ve hava, oksijen, gaz, doğal gaz ve diğer kimyasal gaz ölçümleri için kullanılabilir.Ürün gelişmiş diferansiyel tekniği, izole, koruma ve filtreleme ölçümleri ile birlikte, daha iyi anti- titreşim performansı ve sinyal istikrarına sahiptir.Küçük basınç kaybı, geniş menzil, yüksek hassasiyet, sıvı yoğunluğu, basınç, sıcaklık,çalışma koşullarında hacim akışını ölçerken viskozluk ve diğer parametreler.Hareketli mekanik parça yok, bu yüzden yüksek güvenilirlik, az bakım.Enstrüman parametreleri uzun süre istikrarlı olabilir.
Özellikleri
1Flanş ve vücut: bütünüyle dövme parçaları, parçalara bölünmekten kaçınacak.100% SS304 malzemesi, malzeme raporunu sağlayabiliriz.
2. Devre kartı: Dijital devre kartı, tedarikçilerin çoğunun analog devre kartı kullandığı gibi, dijital devre kartı titreşim ve müdahale karşıtı avantajlara sahiptir.
3Akış dönüştürücü: Özel modüler tasarım, amatörler kolayca çalıştırabilir, söküp bir araya getirebilir, kaza risklerinden kaçınacaktır.
4· Kaynak: gelişmiş balık kabuğu teknolojisini kullanın, bu da kaynak dikişinin güzel ve pürüzsüz görünmesini sağlar.
5Japonya OVAL teknolojisi yerleşik sensörlü, üçgen prizma düşmeyecek, patent başvurusunda bulunuyoruz.
6Orta sıcaklık algılayıcımız en yüksek sıcaklığı 350°C civarında ölçebilir, normalde -40~250°C.
Parametreler
| Boru çapı |
DN15~DN1800 |
| Metre Malzemeleri |
1Cr18Ni9Ti |
| Adli basınç (Mpa) |
1.6Mpa; 2.5Mpa; 4.0Mpa |
| Ölçülen orta sıcaklık (°C) |
-40~+250°C; -40~+350°C |
| Çevre koşulları |
Sıcaklık:-10~+55°C, %5~90% nem, basınç: 86~106Kpa |
| Doğruluk sınıfı |
sıvı: ±0 değer.5 |
| Gaz veya buhar ölçümü: |
okuma ± 1.0,± 1.5 |
| Dönüş oranı |
1:10;1:15 |
| Basınç kaybı katsayısı |
Cd<2.6 |
| Çıkış sinyali |
4-20mA veya Nabız |
| Güç kaynağı |
Sensör: +12VDC, +24VDC
Göndericisi: +24VDC
Yerel gösterim: 3.2V pil
|
| Sinyal iletim hatları |
STVPV3×0.3 ((üç tel), 2×0.3 ((iki tel) |
| Kurulum |
Entegre sıkıştırma flens veya flens bağlantısı |
| İletişim mesafesi |
≤ 500m |
| Sinyal hattı arayüzü |
Erkek iplik M20×1.5 |
| Patlama seviyeleri |
ExdIIBT6 |
| Koruma sınıfı |
IP65 |
| Titreşim hızlanmasına izin verin. |
1.0g |
Model seçimi
| KVF |
|
|
|
|
|
|
|
|
|
|
Parametreler |
| Adı çapı |
DNXX |
|
|
|
|
|
|
|
|
|
DN15~DN1800 (mm) |
| Yapı |
F |
|
|
|
|
|
|
|
|
Ekranlı uzaktaki tür |
| Y |
|
|
|
|
|
|
|
|
Ekranlı kompakt tip |
| Doğruluk |
A |
|
|
|
|
|
|
|
Boru tipi: Sınıf 1.0 |
| B |
|
|
|
|
|
|
|
Ekleme tipi: Sınıf 2.5 |
| Adli basınç |
16 |
|
|
|
|
|
|
1.6Mpa |
| XX |
|
|
|
|
|
|
Kişiselleştirme |
| Orta sıcaklık maksimum |
M |
|
|
|
|
|
< 250°C |
| H |
|
|
|
|
|
> 250°C |
| Diğer fonksiyon |
P |
|
|
|
|
Basınç telafi ile |
| T |
|
|
|
|
Sıcaklık telafi ile |
| PT |
|
|
|
|
Basınç ve sıcaklık telafi ile |
| Güç |
1 |
|
|
|
12 ~ 28VDC |
| 2 |
|
|
|
85 ~ 265VAC (Uzak ekran) |
| 3 |
|
|
|
3.6V lityum batarya (yerde gösterilir) |
| Çıkış |
A |
|
|
4-20mA |
| M |
|
|
Voltaj atışı |
| H |
|
|
HART |
| R1 |
|
|
RS232 |
| R2 |
|
|
RS485 |
| Kurulum |
1 |
|
Flanş |
| 2 |
|
Sıkıştırma flensleri |
| 3 |
|
Ekleme |
| 4 |
|
İp |
| 5 |
|
Sıkıştırıcı |
| Patlamaya dayanıklı |
A |
Patlama kanıtı yok. |
| B |
İçsel patlama kanıtlı |
| G |
Alev geçirmez |
