MODBUS / M-bus Kablosuz Çift Kanallı Toplu Ultrasonik Su Sayacı
Tanım
Çift Kanallı ultrasonik su sayacı, Çin'in ulusal su sayacı standardı GBT 778.1-2007, uluslararası standart ISO - 4064 - metre ve 05 ve diğer ilgili standartlara uygun olarak geliştirilmiştir. Pille çalışan, geniş çaplı, çift hatlı ultrasonik su sayacıdır.
Su sayacı, yüksek hassasiyet, düşük güç tüketimi ve geniş bir ölçüm aralığı sunan en yeni ultrasonik iletim fazı ve zaman farkı ölçüm teknolojisini kullanır.
Kararlı ve güvenilir performans bu su sayacının dikkate değer bir özelliğidir.
IP68 dereceli yapı, her parçanın IP68 korumasına sahip olmasını sağlayarak cihazın suya batırıldığında bile uzun süre çalışmasına olanak tanır.
Su sayacı, geleneksel sayaç rölantisi ve küçük akış hızı ölçümü gibi sorunları giderir.
Kentsel su temini boru hatlarında, toplam evsel su ölçümünde, tarım arazilerinin sulanmasında su izlemede ve çeşitli endüstriyel uygulamalarda geniş kullanım alanı bulur.
Özellikler
- Akışkan katmanlı çift hatlı ölçüm için boru hattı tasarımı, ölçüm doğrudur.
- Menzil çok geniş ve 0,01 m/s'den az trafik alıyor.
- 9 haneli kümülatif akış ve dört dijital anlık akış hızı ekranıyla büyük miktarda bilgiyi gösterir.
- Tasarım konsepti ve enerji tasarrufu, örneğin havanın veya sıvının statik durumu gibi uzun süre cihazın altında otomatik güç tasarrufu işlevi olacaktır.
- IP68 koruma sınıfı tasarım, tüm parçalar tamamen sızdırmaz koruma, su bile uzun süre çalışabilir.
- Yılın, ayın, günün zamanına göre tasarım kümülatif bir kayda sahiptir ve veri toplama işlevine sahiptir.
- Çeşitli iletişim arayüzü modlarına sahiptir; TTL seviye darbe çıkışı ve USART arayüzleri, diğer düşük güçlü cihazların uygun bağlantısı; Standart RS485 arayüzü; Kızılötesi iletişim arayüzü; CJ-188 iletişim protokolünü destekleyin.
- Standart MODBUS, M - BUS, HART iletişim protokolünü, uyumlu haifeng ASC Ⅱ yardalarının iletişim protokolünü destekleyin.
- Çıkış sinyali çeşitli şekillerde: mevcut iki yollu darbe sinyali çıkışının izolasyonu (darbe eşdeğeri ve programlanabilir darbe genişliği dahil); İki telli sistem 4-20 ma çıkış yapabilir.
- Çevrimiçi yazılım güncelleme işlevleriyle.
- Çift PT1000 sıcaklık ölçüm fonksiyonuna sahiptir, ısı ölçümünü gerçekleştirebilir.
- Yerleşik kantitatif kontrolörler, manuel olarak elde edilebilir veya denetleyiciyi otomatik olarak başlatacak zamanı ayarlayabilir ve ardından otomatik zamanlama kantitatif su veya sulamayı gerçekleştirebilir.
- Müşterilerin farklı ihtiyaçlarına göre metreküp ve galon, fit küp ve litre dahil olmak üzere çeşitli sistem seçenekleri mevcuttur.
- Dahili lityum pil, altı yıl pil ömrü
Ekran ve Çalıştırma
58*22mm LCD
Anlık akışı, birikimli akışı, zamanı ve çeşitli çalışma durumunu görüntüleyin
Çift Yönlü Akış Ölçümünü Destekleyin
Anlık akışı ve birikimli akışı ileri ve geri yönde ayrı ayrı ölçebilir
Çeşitli Birimler Seçildi
Birikmiş akış: M3,ft3,GAL,L
Anlık akış: M3/H, GPM, L/m
Akıllı Dokunmatik Tuş
Parmakla çalıştırma kolaylığı
Kızılötesi İletişim arayüzü
CJ-188 iletişimini destekleyin, M-BUS ve MODBUS iletişimini destekleyin ve yükseltme yazılımını destekleyin
Parametre
| Öğe |
Şartname |
| Standart |
ISO4064-2005, GBT778-2007 |
| Ölçüm Sıvısı |
Su, kanalizasyon, deniz suyu (diğer sıvıların özelleştirilmesi gerekir)
sıvı boru hattıyla dolu olmalıdır
|
| Ortam Sıcaklığı |
0,1~30°C |
| Çalışma Ortamı |
Sıcaklık: -10~45°C; Nem ≤%100(RH) |
| Çalışma Basıncı |
1,6MPa(2,5MPa isteğe bağlı) |
| Yukarı akışın hassasiyeti |
U3 |
| Aşağı akış hassasiyeti |
D0 |
| İklimsel ve mekanik |
C Sınıfı |
| Elektromanyetik uyumluluk sınıfı |
E2 Sınıfı |
| İletişim Arayüzü |
RS485/USART/Kızılötesi |
| Çıkış Sinyali |
2 yollu OCT darbe çıkışı/TTL darbe çıkışı/Tek yönlü 4~20mA çıkış |
| Güç kaynağı |
Dahili Lityum pil (3.6,19AhV)/DC8~36V güç kaynağı |
| Koruma Sınıfı |
IP68, 2 metre su altında çalışabilir |
| Dijital Ekran |
Çok hatlı 9 dijital birikimli akış,
Anlık akış için 4 dijital ekran, durum istemine ve birimlere göre değişir.
|
| Veri Depolama |
EEPROM/FLASH, son 512 günün birikimli akışını otomatik olarak kaydeder |
| Ölçüm döngüsü |
Ölçüm: 1 kez/saniye; Doğrulama: 4 kez/saniye |
| Güç Tüketimi |
10 yıl pil ömrü |
Akış Aralığı
Nominal
Çap |
R |
Akış(m3/saat) |
Başlangıç
Akış hızı |
Asgari
Akış hızı
1. Çeyrek |
Geçiş
Akış hızı
2. Çeyrek |
Kalıcı
Akış hızı
3. Çeyrek |
Aşırı yük
Akış hızı
4. Çeyrek |
| DN15 |
200 |
0,003 |
0,0125 |
0,020 |
2.500 |
3.125 |
| DN20 |
200 |
0,0035 |
0,016 |
0,026 |
3.200 |
4.000 |
| DN25 |
200 |
0,007 |
0,020 |
0,032 |
4.000 |
5.000 |
| DN32 |
200 |
0,010 |
0,032 |
0,050 |
6.300 |
7.875 |
| DN40 |
200 |
0,015 |
0,100 |
0,160 |
20.000 |
25.000 |
| DN50 |
100 |
0,030 |
0.400 |
0.640 |
40.000 |
50.000 |
| DN65 |
100 |
0,059 |
0,630 |
1.008 |
63.000 |
78.750 |
| DN80 |
100 |
0,064 |
1.000 |
1.600 |
100.000 |
125.000 |
| DN100 |
100 |
0,094 |
1.600 |
2.560 |
160.000 |
200.000 |
| DN125 |
100 |
0,120 |
2.000 |
3.200 |
200.000 |
250.000 |
| DN150 |
100 |
0,270 |
2.500 |
4.000 |
250.000 |
312.500 |
| DN200 |
100 |
0,315 |
4.000 |
6.400 |
400.000 |
500.000 |
| DN250 |
100 |
0,508 |
4.000 |
6.400 |
400.000 |
500.000 |
| DN300 |
100 |
0.770 |
6.300 |
10.080 |
630.000 |
787.500 |

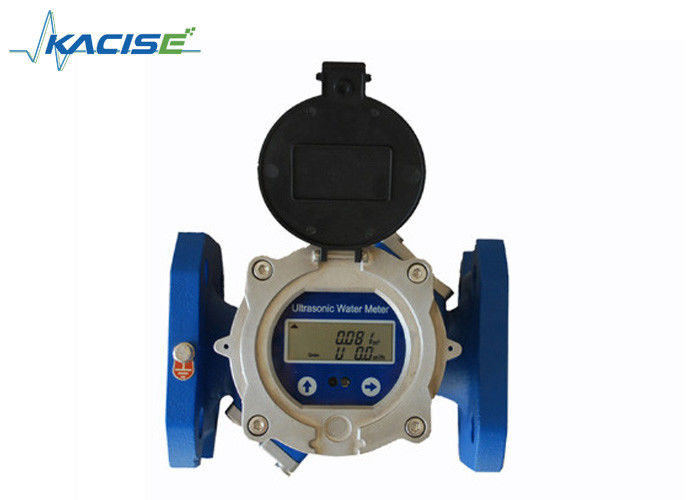

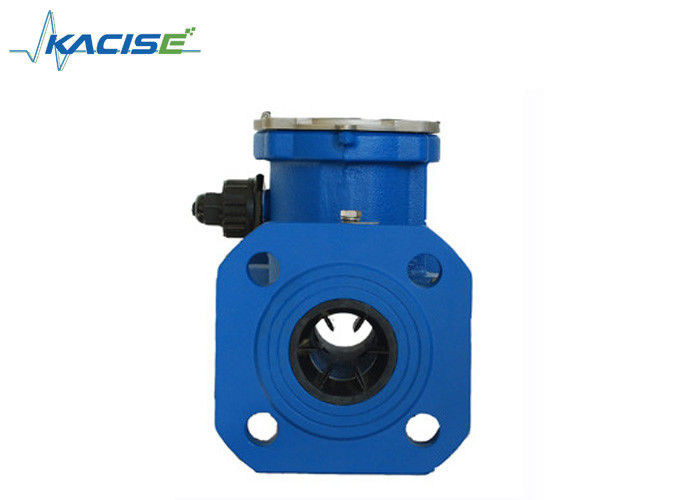

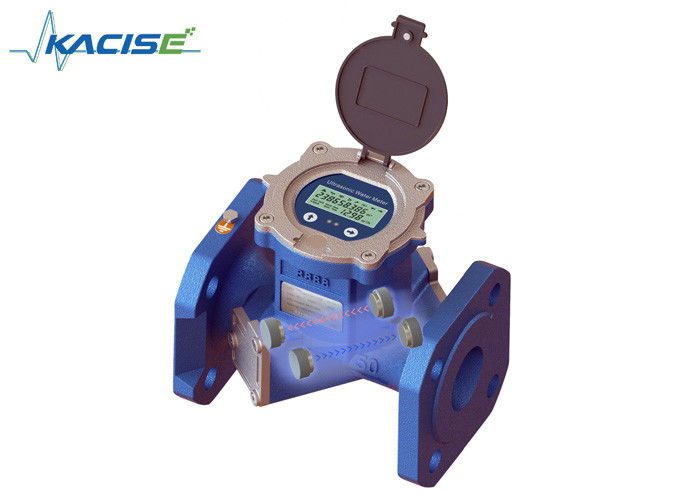

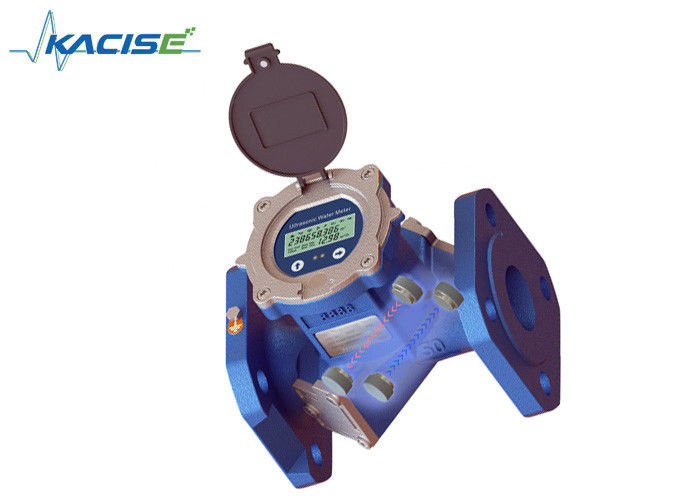

Ürün Resimleri
Paketleme ve Teslimat
Avantaj
- Sorunuz 24 saat içinde cevaplandırılacaktır.
- İyi eğitimli ve deneyimli personel, tüm sorularınızı akıcı İngilizce olarak cevaplayacaktır.
- OEM ve ODM, tasarım yapmanıza yardımcı olabiliriz ve isteğiniz ürüne aktarılacaktır.
- Size özel tasarımınız ve bazı güncel modellerimiz için distribütörlük sunulmaktadır.
- Satış alanınızın, tasarım fikirlerinizin ve tüm özel bilgilerinizin korunması.
- Sipariş miktarlarına göre indirimler sunulmaktadır.
- Üretim kalitesi sorunlarından kaynaklanmayan sayaç hasarları veya garanti kapsamına girmeyen sayaç hasarları için ücretli onarım hizmeti vermekteyiz.
KACISE, yüksek hassasiyetli ultrasonik debimetreler, ultrasonik su sayaçları ve ultrasonik ısı sayaçlarından oluşan eksiksiz bir ürün yelpazesi tasarlar ve üretir. Ultrasonik akış ölçümü ve kontrol ürünlerinde yenilikçi, Su, yağ, kimyasallar ve diğer sıvıların ölçümü. KACISE ürünleri doğruluk, uzun süreli dayanıklılık ve değerli ve zamanında ölçüm verileri sağlamalarıyla tanınır.
