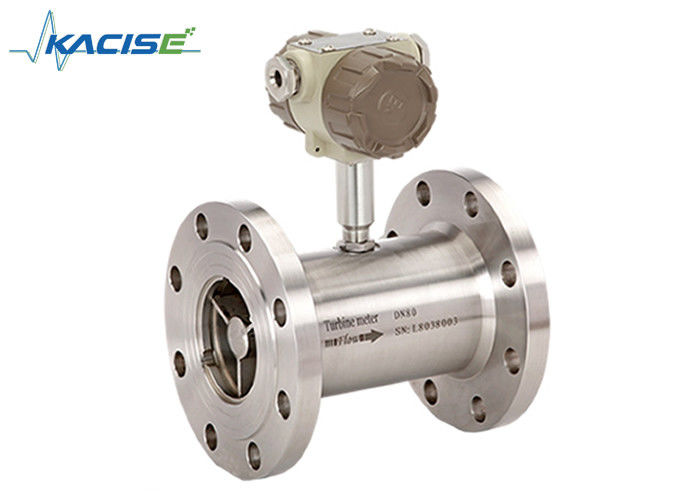

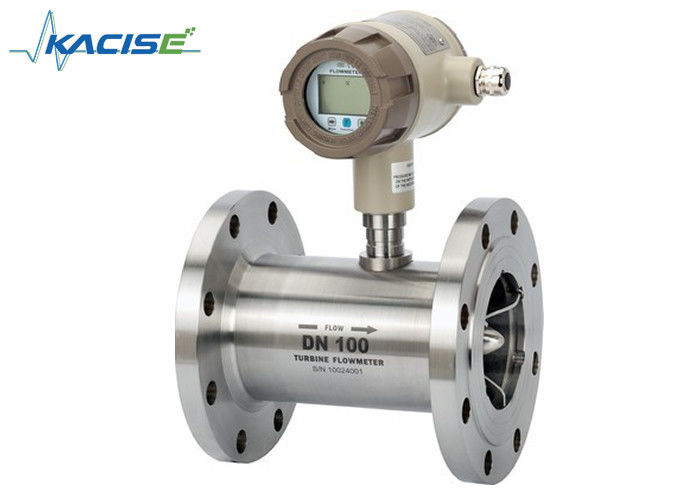

Compact Structure Stainless Steel Turbine Flow Meter petrol ve alkol için % 0.5 doğrulukla

turbine water flow meter

diesel fuel flow meter

Place of Origin:

China

Marka adı:

Kacise

Sertifika:

CE / ISO / Explosion-proof

Model Number:

KTF

Bizimle İletişim

Teklif Et

Compact Structure Stainless Steel Turbine Flow Meter petrol ve alkol için % 0.5 doğrulukla

Ürün Ayrıntıları

DN(mm):

DN4~DN300

Basınç:

1.6 Mpa ,2.5Mpa ,4.0Mpa ,6.3Mpa, Özel

Orta:

Korozif Olmayan Düşük Hızlı Likil, Safsızlık Olmadan

İletişim:

RS-485 /MODBUS

Kesinlik:

% 0,5 /% 1.0

Çıkış:

Darbe, 4-20mA analog çıkış, RS485, Hart

Malzeme:

Paslanmaz Çelik/SS316L /316

Güç Kaynağı:

12-24VDC /3.6V Lityum Pil

Koruma:

IP65 veya IP68

Eski:

ExmdΙΙBT4

Vurgulamak:

turbine water flow meter

diesel fuel flow meter

Ödeme ve Nakliye Şartları

Minimum Order Quantity

Fiyat

pazarlık edilebilir

Packaging Details

Carton / Wooden Box

Delivery Time

5~8 working days

Ödeme koşulları

L/C, D/A, T/T, Western Union, MoneyGram

Supply Ability

1000pcs

İlişkili Ürünler

RS485 Arayüzü ve DC8 ~ 36V Güç Kaynağı ile Yüksek Doğruluklu Ultrasonik CO2 Gaz Akış Ölçer

En İyi Fiyatı Alın

Yüksek hassasiyetli Puls Analog Çıktı Turbin Akışölçörü Zeytinyağı ve Palm Yağı için Sanitar Tipi

En İyi Fiyatı Alın

Yüksek hassasiyetli 1.0% IP68 Korumalı Biyogaz Akışölçeri, LPG ve Gaz Ölçümü için 4-20mA çıkış

En İyi Fiyatı Alın

Yüksek hassasiyetli ±0.2% hassasiyetli Paslanmaz Çelik 316 ve RS485 İletişimli Turbin Akışölçüsü

En İyi Fiyatı Alın

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Benzin Akışölçeri Alkol Akışölçeri / Düşük viskozluklu sebze / Edible / Palm Oil Akışölçeri / Turbine Akışölçeri Sensörü

Açıklama

Turbin akışölçer, ilaç, gıda, içecek endüstrilerinde ölçüm, serileme, kontrol, doldurma vb. için yaygın olarak kullanılan bir akışölçer.Akışölçüsünün döner kısmı iyi korozif ve pas geçirmez performansına sahip özel malzemeden yapılmıştır. Akışölçerinin yapısı özel tasarlanmış ve büyük ölçüde doğru ve akışölçerinin tekrar edilebilirliği onaylanmıştır.Farmasötik ve içecek endüstrileri için uygun.

Özellikleri

Yüksek doğruluk, genellikle ± 1%R, ± 0,5%R, yüksek doğruluk% 0,2R'ye kadar
İyi tekrar edilebilirlik, kısa süreli tekrar edilebilirlik% 0.05 ~% 0.2'ye kadar, ticaret hesabında tercih edilen akışölçeridir.
Toplamlaştırıcı ve PC ile bağlantı için uygun, sıfır kaydırma ve güçlü müdahale direnci olmayan darbe frekansı sinyalinin çıkışı
Yüksek frekanslı sinyal ((3 ~ 4KHz) elde edilebilir, sinyal çözünürlüğü güçlüdür.
Geniş yelpazede, orta ve büyük çapta 1'e kadar:20, küçük kalibre 1:10.
Kompakt yapı ve uygun bakım

Özellikler

Parametre		Değer	Birim
Çapraz	İp	4, 6, 10, 15, 20, 25, 32, 40	mm
Çapraz	Flanş ((Klemp)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200	mm
Doğruluk		±1, ±0.5, ±0.2 (özel)	% R
Aralık oranı		1:10, 1:15, 1:20
Sensör malzemesi		304, 316 ((L) paslanmaz çelik vb.
Çalışmak Çevre	Orta temp.	-20~120	°C
	Çevre sıcaklığı	-10~55	°C
	Nitelikli nem	% 5 ~ % 90
	Atmosfer basıncı	86~106	KPa
Sinyal çıkışı		Sensör: Nabız frekans sinyali, düşük elektrik seviyesi≤0.8V, yüksek seviyesi≥8V Iletken: iki tel, 4-20 mA DC akım sinyali
İletişim arayüzü		RS485
Güç kaynağı		Sensör: +12V DC, +24V DC (ihtiyaç duyulmaz) Göndericisi: +24V DC Yerel gösterim türü: yerleşik 3V lityum hücresi veya +24VDC dış
Sinyal iletme tel		STVPV3×0.3 (3 tel), 2×0.3 (2 tel)
İletişim mesafesi		1000'den fazla değil	m
Sinyal hattı arayüzü		Temel tip: Hausman bağlantısı veya 3 çekirdekli tel; Patlama geçirmez tip: M20 × 1.5 (F)
Patlama geçirmez sınıf		Temel tip: patlama geçirmez; Patlama geçirmez tip: ExdIIBT6
Koruma seviyesi		IP65

Ölçme aralığı ve çalışma basıncı

Çapraz (mm)	Standart Aralık (m)³/h)	Genişletilmiş menzil (m)³/h)	Normal Bağlantı Rating basıncı (MPa)	Özel basınç derecesi (MPa) (Flanş bağlantısı)
DN4	0.04 ~ 0.25	0.04 ~ 0.4	İp bağlantısı/6.3	10, 16, 25
DN6	0.1~0.6	0.06 ~ 0.6	İp bağlantısı/6.3	10, 16, 25
DN10	0.2~1.2	0.15 ~ 1.5	İp bağlantısı/6.3	10, 16, 25
DN15	0.6 ~ 6	0.4~8	İp bağlantısı/6.3	4.0, 6.3, 10, 16, 25
DN15	0.6 ~ 6	0.4~8	Flanş bağlantısı/2.5	4.0, 6.3, 10, 16, 25
DN20	0.8~8	0.45~9	İp bağlantısı/6.3	4.0, 6.3, 10, 16, 25
DN20	0.8~8	0.45~9	Flanş bağlantısı/2.5	4.0, 6.3, 10, 16, 25
DN25	1 ~ 10	0.5~10	İp bağlantısı/6.3	4.0, 6.3, 10, 16, 25
DN25	1 ~ 10	0.5~10	Flanş bağlantısı/2.5	4.0, 6.3, 10, 16, 25
DN32	1.5 ~ 15	0.8 ~ 15	İp bağlantısı/6.3	4.0, 6.3, 10, 16, 25
DN32	1.5 ~ 15	0.8 ~ 15	Flanş bağlantısı/2.5	4.0, 6.3, 10, 16, 25
DN40	2 ~ 20	1 ~ 20	İp bağlantısı/6.3	4.0, 6.3, 10, 16, 25
DN40	2 ~ 20	1 ~ 20	Flanş bağlantısı/2.5	4.0, 6.3, 10, 16, 25
DN50	4 ~ 40	2 ~ 40	Flanş bağlantısı/2.5	4.0, 6.3, 10, 16, 25
DN65	7 ~ 70	4 ~ 70	Flanş bağlantısı/2.5	4.0, 6.3, 10, 16, 25
DN80	10~100	5 ~ 100	Flanş bağlantısı/2.5	4.0, 6.3, 10, 16, 25
DN100	20~200	10~200	Flanş bağlantısı/2.5	4.0, 6.3, 10, 16, 25
DN125	25 ~ 250	13 ~ 250	Flanş bağlantısı/1.6	2.5, 4.0, 6.3, 10, 16
DN150	30~300	15 ~ 300	Flanş bağlantısı/1.6	2.5, 4.0, 6.3, 10, 16
DN200	80~800	40~800	Flanş bağlantısı/1.6	2.5, 4.0, 6.3, 10, 16

Boyut

Şekil 1 (DN4~DN10):Girintili bağlantı tipi türbin akış sensörü (düz boru kesimini de içeren).

Şekil 2 (DN15~DN40):Fil bağlanmış akış sensörü boyut çizimi.

Şekil 3 (DN4~DN10):Flanş bağlantılı türbin akış sensörü çizimi.

Farklı özelliklere göre sensör montaj yöntemi, iplik veya flens bağlantısını kullanın, montaj yöntemi şekilde gösterilmiştir 1, 2, 3

Kurulum boyutları

Çapraz ((mm)	L ((mm)	G	K ((mm)	D ((mm)	Çukur.
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	Φ65	Φ14	4
20	80	G1	Φ75	Φ14	4
25	100	G5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150		Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

Sipariş verme bilgileri

Model								Yorumlar
KTF
DN	4							4 mm
	6							6 mm
	10							10 mm
	15							15 mm
	20							20 mm
	25							25 mm
	32							32 mm
	40							40 mm
	50							50 mm
	65							65 mm
	80							80 mm
	100							100 mm
	125							125 mm
	150							150 mm
	200							200 mm
Türü		N						Sensör tipi: +12V veya 24V güç, çıkış 3 kablo sistemi darbeler sinyali
		A							İletici tipi: +24V güç, çıkış 2 tel 4-20 mA
		B							Akıllı tip: lityum hücre, yerel gösterge, sinyal çıkışı olmadan
		C							Akıllı tip: +24V güç, yerel gösterge, 2 tel 4-20mA/puls çıkışı
		C1							Akıllı tip: +24V güç, yerel gösterge, RS485 iletişim
									protokol
		C2							Akıllı tip: +24V güç, yerel gösterge, HART protokolü
Doğruluk			05					0.5
			10						1.0
			02						0.2 (Özel sipariş, uzun teslim süresi)
Aralık				W				Genişletilmiş Ölçme Alanı
Aralık				S				Standart ölçüm aralığı
Vücut malzemesi					S			304 SS
Vücut malzemesi					L			316 (L) SS
Patlama Dayanıklı						N		Patlama önlemi
Patlama Dayanıklı						E		Patlama geçirmez ExdIIBT6
Basınç derecesi							N	Normal.
Basınç derecesi							H (x)	Yüksek basınç
