0,02m~10,00m Su Derinliği Ölçümü için RS485 Çıkışlı ve Pille Çalışan Split Tip Ultrasonik Doppler Akış Ölçer

KDF1000 serisi akış ölçer, doğal sularda, kanallarda veya boru hatlarında suyun hızını ve akışını ölçen bir üründür.

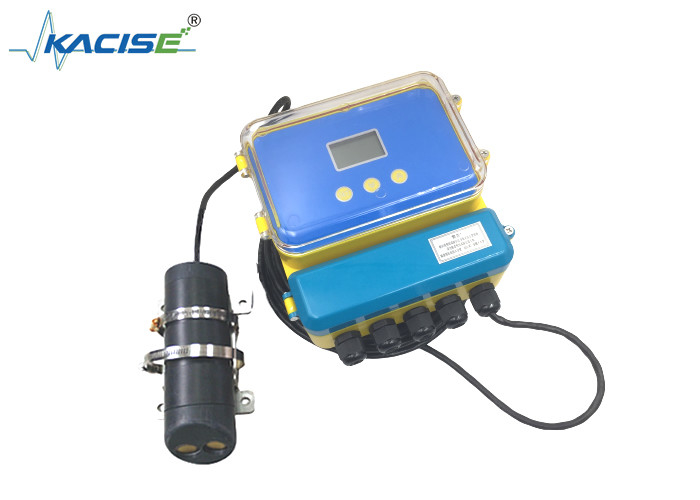

Akışölçer iki parçaya ayrılır: bir kablo ile birbirine bağlı olan sensör ve ana.
Kanallarda ve nehirlerde suyun hızını ve akışını ölçebilir ve su seviyesi sensörün üst kısmından 20 cm'den fazla yüksektir.
Suyun hızını ve borulardaki akışını ölçebilir. Su seviyesinin sensörün üst kısmından 20 cm'den fazla olması ve borunun iç çapının ≥ 500 mm olması gerekir.

Sensörün iki dönüştürücüsü vardır, biri gönderen ve biri alan. Sensör su akışının yönüne bakınca, yani ters akış ölçümünün önemi altında:

1Su durduğunda, alınan frekans ile iletilen frekans aynıdır.

2Akış hızı ne kadar hızlısa, alıcı sensör tarafından alınan frekans da o kadar hızlıdır ve bu frekans ileten frekanstan daha yüksektir.

3Akış hızı ne kadar yavaşsa, alıcı sensör tarafından alınan frekans da o kadar yavaş olur, ancak ileten frekanstan daha yüksek olacaktır.

Sensör su akışının yönü boyunca ölçtüğünde:

1Su durduğunda, alınan frekans ile iletilen frekans aynıdır.

2Akış hızı ne kadar hızlısa, alıcı sensör tarafından alınan frekans o kadar hızlıdır, ancak iletilen frekanstan daha düşük olacaktır.

3Akış hızı ne kadar yavaşsa, alıcı sensör tarafından alınan frekans da o kadar yavaş olur, ancak ileten frekanstan daha düşük olacaktır.

Yukarıdan, su akış hızı ve yönü hesaplanabilir.

Sensör, kurulum ve kullanım sırasında doğrudan su akışı yönüne bakmalıdır.
